52
Demontage und Montage
3. Die übrigen Befestigungsschrauben (1)
entfernen, mit denen das Schwungrad (3) an der
Kurbelwelle befestigt ist.

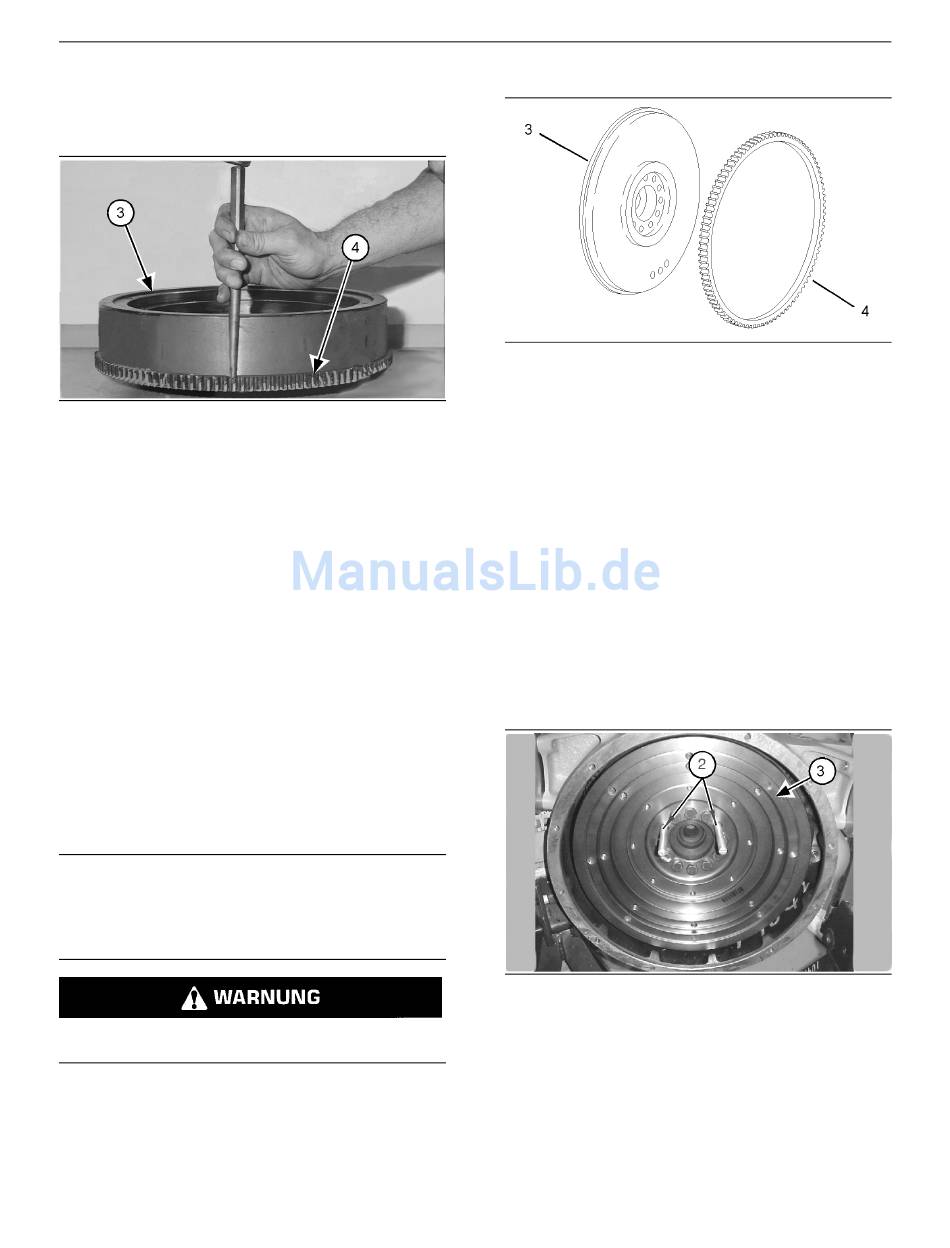

Abbildung 94
4. Den Zustand des Zahnkranzes (4) kontrollieren.
Den Zahnkranz (4) ausbauen, wenn er abgenutzt
oder beschädigt ist.
Anmerkung: Die Ausrichtung des Zahnkranzes am
Schwungrad und die Stellung der Abschrägung an
den Zähnen notieren, um den neuen Zahnkranz
beim Einbau richtig zu positionieren.
5. Das Schwungrad (3) und den Zahnkranz (4)
auf eine geeignete Abstützung platzieren. Einen
Hammer und einen Meisel verwenden, um den
Zahnkranz (4) vom Schwungrad (3) zu entfernen.

Schwungrad - einbauen

Einbauverfahren
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Beim Umgang mit erwärmten Teilen stets Schutz-
handschuhe tragen.
1. Das Schwungradgehäuse gründlich reinigen.
Die hintere Kurbelwellendichtung auf
Leckstellen kontrollieren. Wenn irgendwelche
Öllecks vorhanden sind, siehe dieses
Handbuch Demontage und Montage, "Hintere
Kurbelwellendichtung - ausbauen".
Abbildung 95
Anmerkung: Wenn der Zahnkranz (4) vom
Schwungrad (3) entfernt wurde, die Ausrichtung
g01020099
des neuen Zahnkranzes kennzeichnen, damit der
Zahnkranz richtig am Schwungrad angebracht
werden kann.
Anmerkung: Zum Erhitzen des Zahnkranzes (4)
keinen Schweißbrenner verwenden.
2. Den Zahnkranz (4) in einem Ofen auf 250

(480
Schwungrad (3) anzubringen. Sicherstellen, dass
die Ausrichtung des Zahnkranzes (4) richtig ist
und den Zahnkranz schnell am Schwungrad (3)
anbringen.
3. Das Schwungrad (3)und den Zahnkranz (4)
reinigen, nachdem der Zahnkranz abgekühlt ist.
i02020054
Abbildung 96
4. Sicherstellen, dass sich die Führungsbolzen (2)
weiterhin in der Kurbelwelle befinden.
Anmerkung: Das Schwungrad (3) ist schwer.
Eine geeignete Hebevorrichtung verwenden,
um das Schwungrad zu tragen, bis die
Befestigungsschrauben (1) eingebaut sind.
F) erhitzen, um den Zahnkranz am
g01020131
