Lindner UNITRAC 92 Werkstatt-Handbuch Seite 173

74
Demontage und Montage

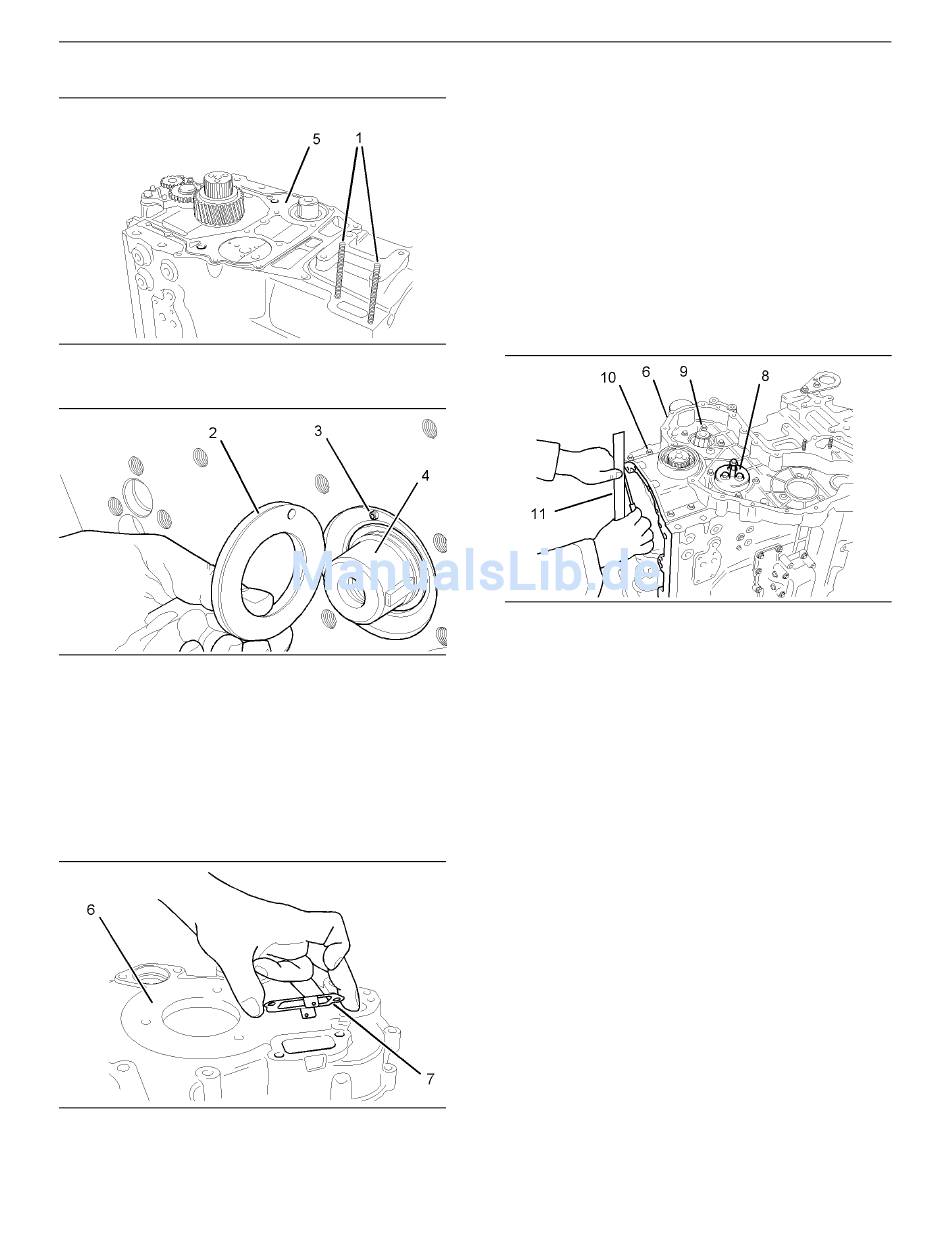

Abbildung 146
Beispiel
Abbildung 147
1. Die Passflächen am Zylinderblock und
am vorderen Gehäuse gründlich reinigen.
Vorübergehend zwei Stehbolzen (1) in den
Zylinderblock einbauen. Sicherstellen, dass
die Druckscheibe (2) mit dem Hohlstift (3)
ausgerichtet ist. Die Druckscheibe an der
Nockenwelle (4) anbringen. Eine neue Dichtung
(5) am Zylinderblock anbringen.
Abbildung 148
2. Das vordere Gehäuse (6) gründlich reinigen.
Besonders die Passflächen des vorderen
Gehäuses (6) reinigen. Das vordere Gehäuse (6)
auf Abnutzung und Beschädigung kontrollieren.
Bei Bedarf das vordere Gehäuse (6) ersetzen.
Anmerkung: Falls es notwendig ist, das vordere
Gehäuse (6) zu ersetzen, müssen unter Umständen
auch Abschlussstopfen in das vordere Gehäuse
eingebaut werden, die mit einem geeigneten
Dichtmittel abgedichtet werden sollten.
3. Eine neue Dichtung (7) am vorderen Gehäuse
(6) anbringen.
g01024529
Abbildung 149
Beispiel
g01024492
4. Das Ausrichtwerkzeug 27610216 (8) in
die Vertiefung im Zylinderblock einbauen.
Das vordere Gehäuse (6) am Zylinderblock
anbringen.
5. Die Befestigungsschrauben (9) anbringen.
Die Befestigungsschrauben (9) fingerfest
anziehen. Mit Ausnahme der Löcher mit den
vorübergehend angebrachten Stehbolzen (1)
die Befestigungsschrauben (10) anbringen. Die
Befestigungsschrauben (10) fingerfest anziehen.
Die beiden vorübergehend angebrachten
(1) Stehbolzen entfernen. Die übrigen
Befestigungsschrauben (10) anbringen. Die
beiden übrigen Befestigungsschrauben (10)
fingerfest anziehen.
6. Das vordere Gehäuse (6) mit der unteren
bearbeiteten Fläche des Zylinderblocks
(11) ausrichten. Ein geeignetes Lineal
und eine Fühllehre verwenden, um die
zulässige Abweichung für die Ausrichtung
(11) zu kontrollieren. Siehe das Handbuch
Spezifikationen, "Vorderes Gehäuse und Deckel"
für weitere Informationen.
g01024547
g01024551
