Lindner UNITRAC 92 Werkstatt-Handbuch Seite 123

24
Demontage und Montage
2. Den Ventilfederspanner (1) verwenden, um
die Ventilfeder (5) zusammenzudrücken. Die
Ventilhalter (3) entfernen.
3. Vorsichtig den Druck vom Ventilfederspanner
(1) nehmen. Den Ventilfederhalter (4) und die
Ventilfeder (5) entfernen.
Anmerkung: Wenn alle Ventilfedern ersetzt werden,
kann das Verfahren an zwei Zylindern gleichzeitig
durchgeführt werden. Das Verfahren kann an
Zylinder 1 und Zylinder 4 sowie an Zylinder 2 und
Zylinder 3 durchgeführt werden. Darauf achten,
dass die Kurbelwelle nicht gedreht wird, während
die Ventilfedern ausgebaut werden. Sicherstellen,
dass die Ventilfedern eingebaut werden, bevor
von einem Zylinderpaar zum anderen Zylinderpaar
gewechselt wird.
Einbauverfahren
Tabelle 2
Benötigte Werkzeuge
Teil-Nr. Bezeichnung
21825666 Ventilfederspanner
27610235 Befestigungsschraube
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
Der unsachgemäße Zusammenbau von federbela-
steten Teilen kann zu Verletzungen führen.
Zur Vermeidung von Verletzungen vorgegebenen
Montagevorgang einhalten und Schutzausrüstung
tragen.

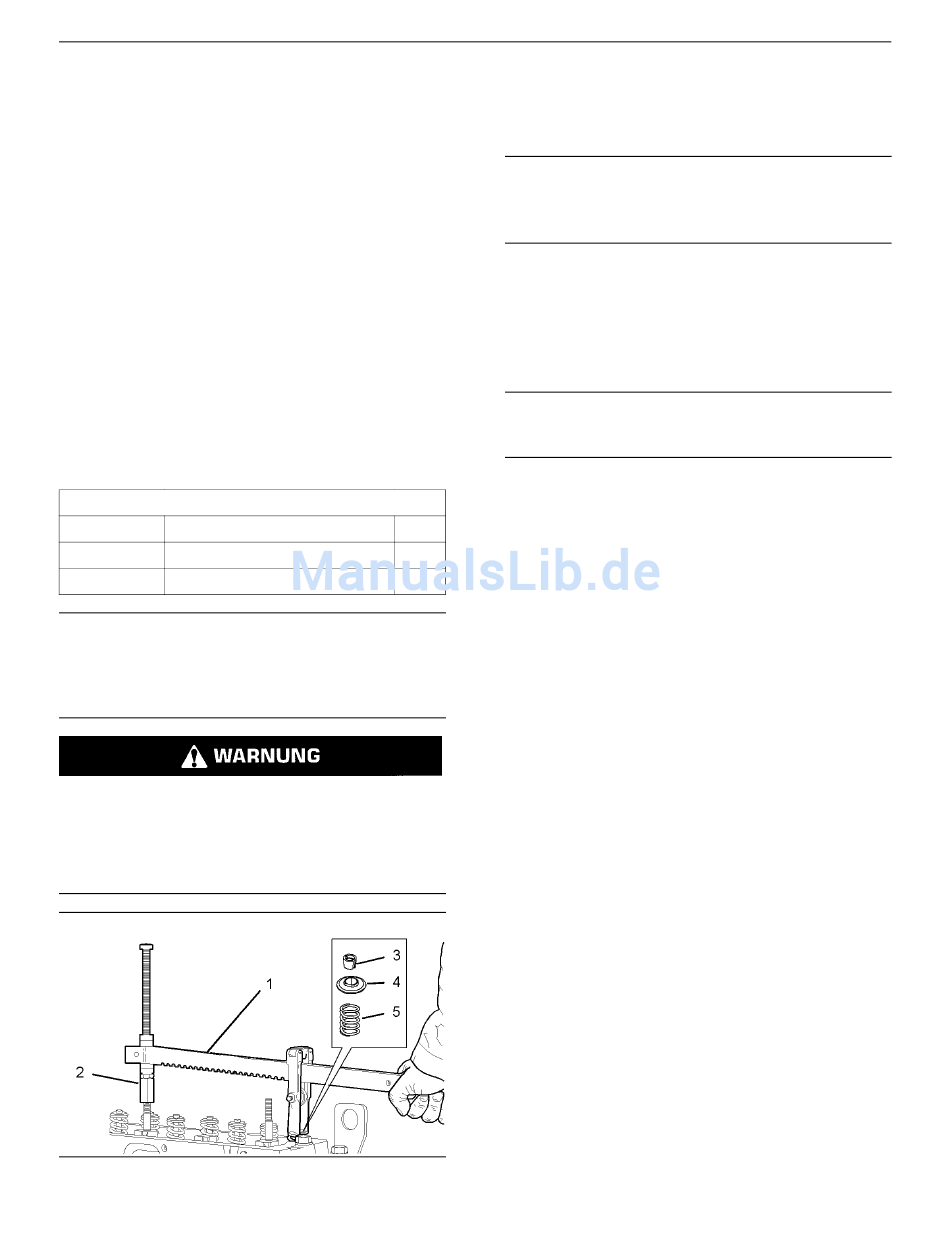

Abbildung 41
1. Die neue Ventilfeder (5) in Stellung bringen.
2. Den Ventilfederhalter (4) anbringen.
Sicherstellen, dass die Ventilfeder im rechten Winkel
zusammengedrückt wird - andernfalls kann der Ven-
tilschaft beschädigt werden.
3. Den Ventilfederspanner (1) am Zylinderkopf
anbringen, um die entsprechende Ventilfeder
(5) zusammenzudrücken. Die Ventilfeder (5)
zusammendrücken.
4. Die Ventilhalter (3) anbringen.
Solange die Ventilfedern ausgebaut sind, nicht die
Kurbelwelle drehen.
5. Vorsichtig den Druck vom Ventilfederspanner (1)
nehmen. Den Ventilfederspanner (1) entfernen.
Sicherstellen, dass alle Ventile durch eine
Anz.
Ventilfeder und die Ventilhalter in Stellung
1
gehalten werden. Die Kurbelwelle um 45
Grad drehen, damit der Kolben das Ventil
1
nicht mehr berührt. Mit einem Schonhammer
leicht auf die Oberseite des Ventils schlagen,
um sicherzustellen, dass die Ventilhalter (3)
vorschriftsmäßig eingebaut sind.
Anmerkung: Wenn alle Ventilfedern ersetzt werden,
kann das Verfahren an zwei Zylindern gleichzeitig
durchgeführt werden. Das Verfahren kann an
Zylinder 1 und Zylinder 4 sowie an Zylinder 2 und
Zylinder 3 durchgeführt werden.
Abschluss:
a. Die Kipphebelwellen-Baugruppe einbauen. Siehe
dieses Handbuch Demontage und Montage,
"Kipphebelwelle und Stößelstange - einbauen".
g01015085
HINWEIS
HINWEIS
