2. Sicherstellen, dass die markierten Zähne am
Nockenwellenrad (2) zur Vorderseite gerichtet
sind und der Keil in die Nockenwelle eingebaut
ist. Das Nockenwellenrad (2) an der Nockenwelle
anbringen. Bei Bedarf mit einem Schonhammer
auf das Nockenwellenrad (2) klopfen, damit der
Keil richtig in der Keilnut sitzt.
3. Die Befestigungsschraube (1) und die Scheibe
am Nockenwellenrad (2) anbringen. Die
Befestigungsschraube (1) mit 95 Nm (70 lb ft)
festziehen.
Abschluss:
a. Das Zwischenrad anbringen, wenn dies der
richtige Zeitpunkt ist. Siehe dieses Handbuch
Demontage und Montage, "Zwischenrad -
ausbauen und einbauen".
b. Den vorderen Deckel einbauen, wenn dies der
richtige Zeitpunkt ist. Siehe dieses Handbuch
Demontage und Montage, "Vorderer Deckel -
ausbauen und einbauen".
Nockenwellenlager - aus- und
einbauen
Ausbauverfahren
Beginn:
a. Die Nockenwelle ausbauen. Siehe dieses
Handbuch Demontage und Montage,
"Nockenwelle - ausbauen und einbauen".
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.

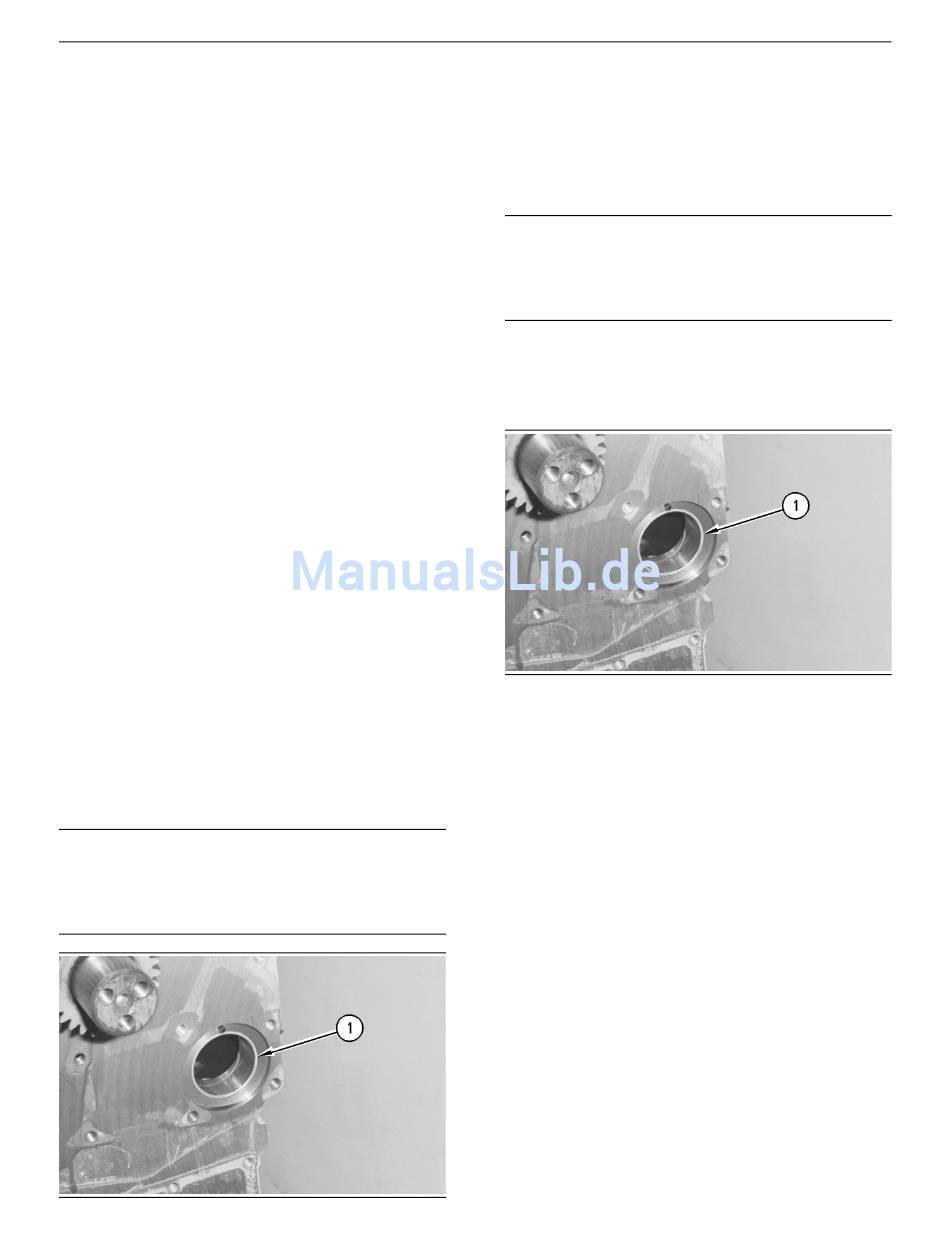

Abbildung 190
1. Wenn das Nockenwellenlager (1) abgenutzt
oder beschädigt ist, einen geeigneten Adapter
verwenden, um das Lager aus dem Zylinderblock
zu drücken.
Einbauverfahren
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
1. Sicherstellen, dass das Lagergehäuse im
Zylinderblock sauber ist. Sicherstellen, dass das
Ölloch im Lagergehäuse sauber und frei von
Schmutz ist.
i02020115
Abbildung 191
Anmerkung: Das Ölloch im Nockenwellenlager (1)
mit dem Ölloch im Zylinderblock ausrichten.
2. Einen geeigneten Adapter verwenden, um das
Nockenwellenlager (1) in den Zylinderblock.
zu drücken Das Nockenwellenlager (1) in den
Zylinderblock drücken, bis das Lager bündig mit
der Oberfläche der Vertiefung im Zylinderblock
ist. Sicherstellen, dass die Öllöcher weiterhin
ausgerichtet sind.
Abschluss:
a. Die Nockenwelle einbauen. Siehe dieses
Handbuch Demontage und Montage,
"Nockenwelle - ausbauen und einbauen".
g00546333
