Demontage und Montage

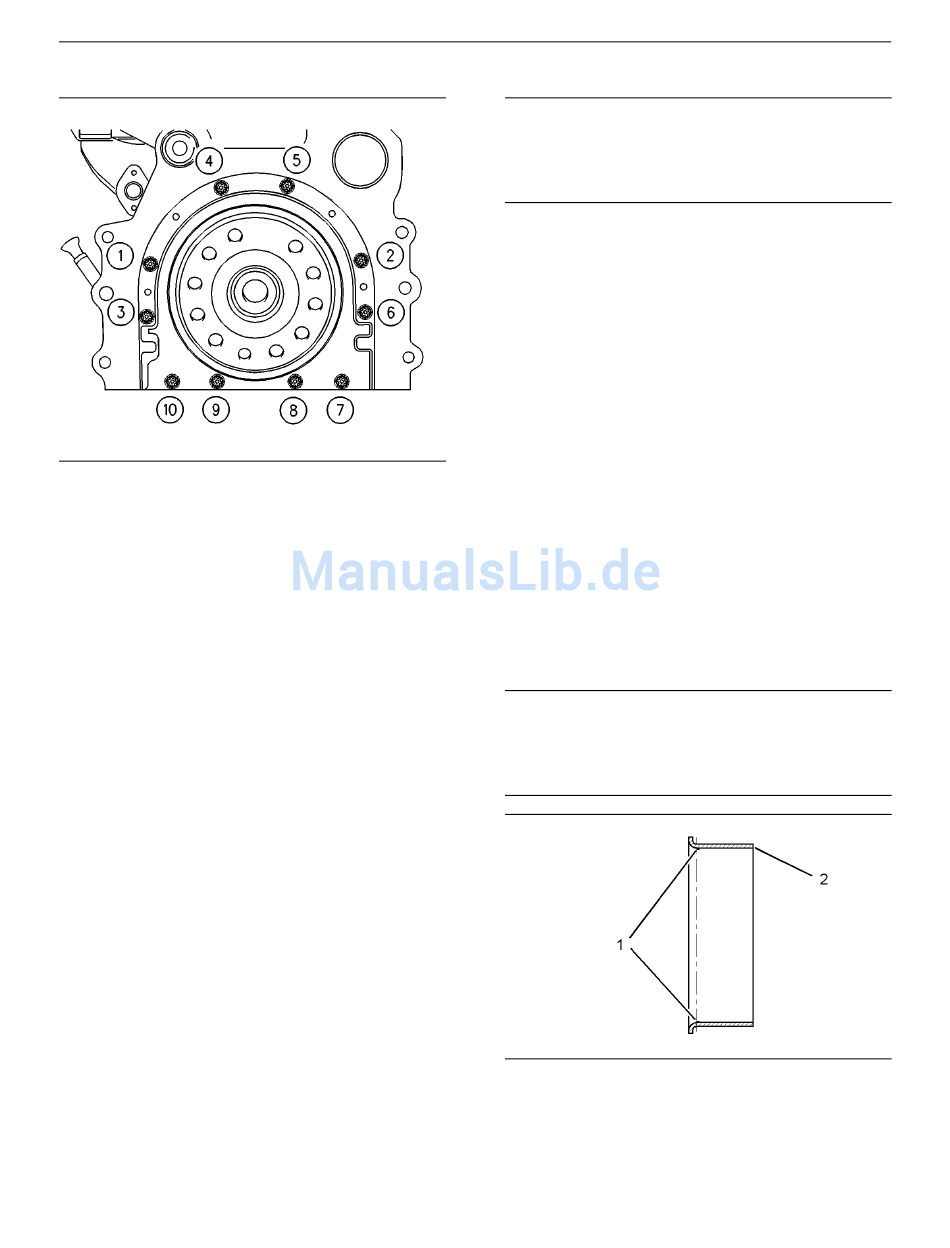

Abbildung 104
8. Die Befestigungsschrauben (5) in der
Reihenfolge 1, 2, 3, 4, 5, 6, 7 und 10 mit 22 Nm
(16 lb ft) festziehen. Siehe Abbildung 104.
9. Das Ausrichtwerkzeug (4) entfernen. Die
Befestigungsschrauben 8 und 9 mit 22 Nm
(16 lb ft) festziehen. Siehe Abbildung 104.
Abschluss:
a. Das Schwungradgehäuse einbauen. Siehe
dieses Handbuch Demontage und Montage,
"Schwungradgehäuse - ausbauen und
einbauen".
b. Das Schwungrad montieren. Siehe dieses
Handbuch Demontage und Montage,
"Schwungrad - einbauen".
Kurbelwellen-
Verschleißbuchse (hinten)
- ausbauen
Ausbauverfahren
Beginn:
a. Die hintere Kurbelwellendichtung ausbauen.
Siehe dieses Handbuch Demontage und
Montage, "Hintere Kurbelwellendichtung -
ausbauen".
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
1. Entlang der Verschleißbuchse eine tiefe Riefe
anbringen.
2. Neben der Riefe ein geeignetes Werkzeug
zwischen dem Kurbelwellenflansch und
der Verschleißbuchse einsetzen. Die
Verschleißbuchse sollte entlang der Riefe
brechen. Der Verschleißbuchse entfernen. Die
Verschleißbuchse wegwerfen.
3. Etwaig vorhandenes altes Dichtmittel mit einem
geeigneten Lösungsmittel von der Kurbelwellen
entfernen.
g00915076
Kurbelwellen-
Verschleißbuchse (hinten)
- einbauen
Einbauverfahren
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
i02020131
Abbildung 105
HINWEIS
i02020055
HINWEIS
g01020643
