Demontage und Montage
Einbauverfahren
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.

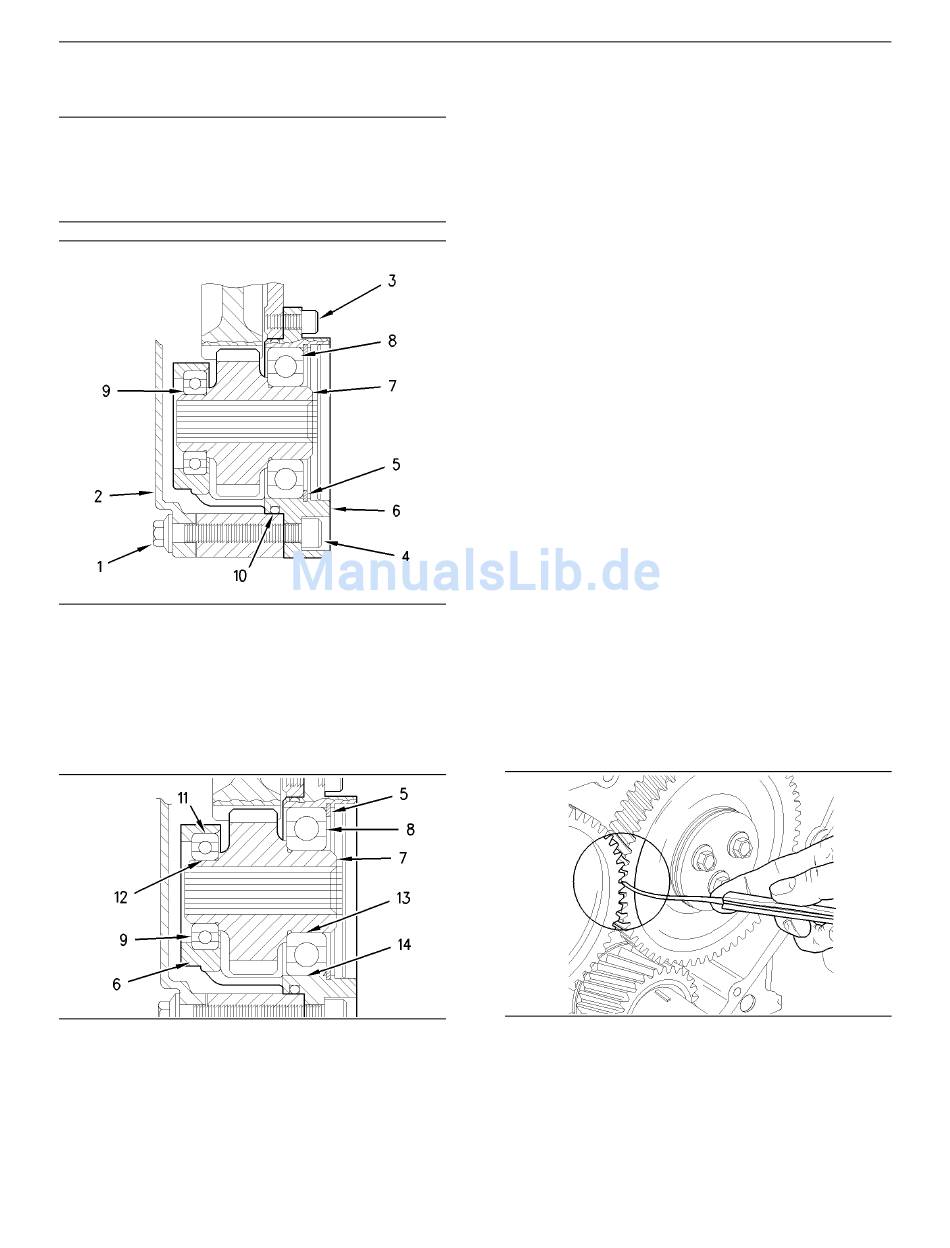

Abbildung 152
1. Den Zustand der Zähne und der Keilverzahnung
des Zahnrads (7), der Lager (8 und 9), des
Sprengrings (5) und der Nut für den Sprengring
im vorderen Gehäuse (6) auf Abnutzung und
Beschädigung kontrollieren. Abgenutzte oder
beschädigte Komponenten bei Bedarf ersetzen.
Abbildung 153
2. Einen schmalen durchgehenden Wulst (11)
POWERPART-Sicherungsmittel (ölbeständig)
21820603 auf die Außenfläche des Lagers (9)
auftragen. Den vorderen Flansch des vorderen
Gehäuses (6) auf eine geeignete Abstützung
setzen. Auf den Außenlaufring des Lagers (9)
drücken, bis das Lager an der Vorderfläche der
Vertiefung für das Lager im vorderen Gehäuse
(6) anliegt. Überschüssiges Dichtmittel entfernen.
3. Einen schmalen durchgehenden Wulst (12)
POWERPART-Sicherungsmittel (ölbeständig)
21820603 auf die Innenfläche des Lagers (9)
auftragen. Die Vorderseite des Innenlaufrings
des Lagers (9) auf eine geeignete Abstützung
setzen. Die kleinere Welle des Zahnrads (7)
in das Lager (9) drücken, bis der Ansatz des
Zahnrads am Lager anliegt. Überschüssiges
Dichtmittel entfernen.
4. Einen schmalen durchgehenden Wulst (14)
POWERPART-Sicherungsmittel (ölbeständig)
21820603 auf die Außenfläche des Lagers
(8) auftragen. Einen schmalen durchgehenden
Wulst (13) POWERPART-Sicherungsmittel
(ölbeständig) 21820603 auf die Innenfläche des
Lagers (8) auftragen. Sicherstellen, dass sich
die Vorderseite des Innenlaufrings des Lagers
(9) weiterhin auf einer geeigneten Abstützung
g01004414 befindet. Das Lager (8) auf die größere Welle
des Zahnrads (7) drücken, bis das Lager (9) am
Ansatz des Zahnrads anliegt. Überschüssiges
Dichtmittel entfernen.
5. Den Sprengring (5) in die Nut im vorderen
Gehäuse (6) einbauen. Sicherstellen, dass sich
der Sprengring (5) richtig in der Nut befindet.
g01004637
Abbildung 154
Beispiel
6. Siehe die Abbildung 154 und das Flankenspiel
zwischen dem Zwischenrad und dem Zahnrad
(7) kontrollieren. Das Flankenspiel darf nicht
mehr als 0,11 mm (0,004 inch) bis 0,17 mm
(0,007 inch) betragen.
g00946787
