18. 1. uzstādītājs (kājgalī) paceļ pārvietotāja mezglu un bīda pārvietotāja fiksatora ierosinātājus (L) (Attēls 12) pārvietotāja
kājgaļa virzienā, lai atbrīvotu pārvietotāja fiksatorus. 2. uzstādītājs (galvgalī) bīda un iecentrē pārvietotāja mezgla atvērto
galu uz skrituļiem enkura mezglā.
•
Kad uzstādāt pārvietotāja mezglu, bīdiet to lēnām. Nesalauziet pārvietojamās gultas induktīvās uzlādes ierīces
korpusu (K) (Attēls 10).
•
Turiet pārvietotāja fiksatora ierosinātājus pavilktus pret kājgali, līdz pārvietotājs ir uzlikts uz enkura (Attēls 12).
•
Jūs varat sajust nelielu pretestību, kad virzāt pāri otrajam rullīšu komplektam; bīdiet pāri pretestībai uz pozīciju, kas
parādīta Attēls 12.
19. Novietojiet enkura indukcijas primārā tinuma pārsegu (639001010101) uz atveres, tā lai U veida āķis ir vērsts pret
enkura pēdu (Attēls 11).
P P i i e e z z ī ī m m e e - - Neļaujiet savienotājiem (uzstādīti 16. solī) spiesties pret enkura indukcijas primārā tinuma pārsegu.
20. Lietojot plakana asmens skrūvgriezi, iespiediet U veida āķi enkurā, līdz izdzirdat klikšķi (Attēls 11).
21. Izmantojot 5/32'' sešstūru atslēgu, ieskrūvējiet komplektācijā iekļauto gremdgalvas skrūvi (0004-658-000) (O), lai
nostiprinātu komplektācijā iekļauto ratiņu magnēta aktivētāju (6390-001-106) (P) (Attēls 12).
22. Izmantojot T25 Torx skrūvgriezi, ieskrūvējiet četras komplektācijā iekļautās pusapaļās galvas skrūves (0004-665-000)
(M), lai piestiprinātu komplektācijā iekļauto kājgaļa pārvietotāja dilstošo uzliktni (6390-001-225) (N) pie pārvietotāja
mezgla (Attēls 12).
23. Bīdiet pārvietotāja fiksatora ierosinātājus (kājgalim tuvākos) (L) (Attēls 12) pārvietotāja mezgla kājgaļa virzienā, lai
atbrīvotu fiksatoru.
6390-809-005 Rev AA.0

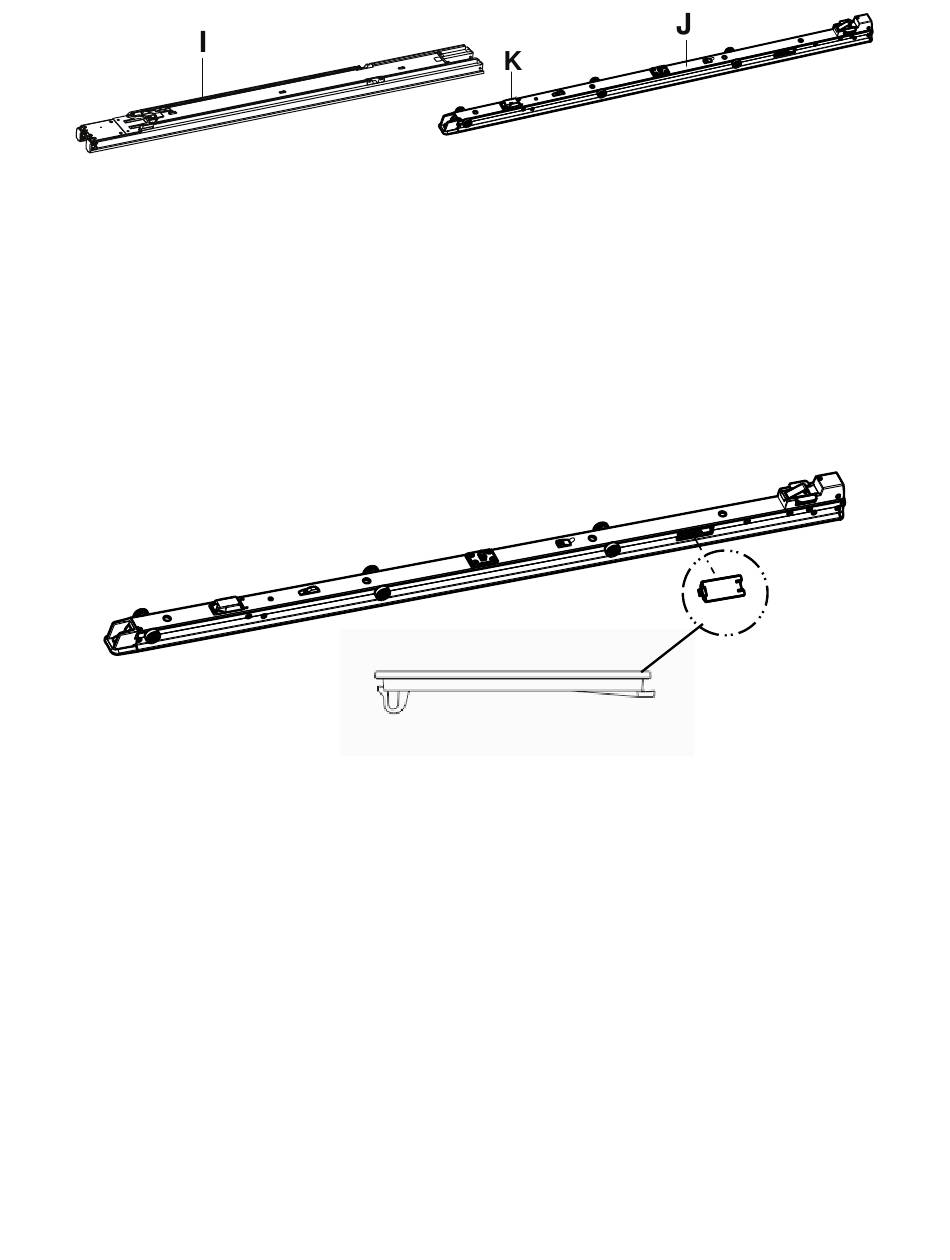

A A t t t t ē ē l l s s 1 1 0 0 – – P P ā ā r r v v i i e e t t o o t t ā ā j j a a m m e e z z g g l l a a u u z z s s t t ā ā d d ī ī š š a a n n a a
A A t t t t ē ē l l s s 1 1 1 1 – – E E n n k k u u r r a a i i n n d d u u k k c c i i j j a a s s p p r r i i m m ā ā r r ā ā t t i i n n u u m m a a p p ā ā r r s s e e g g s s
