31. Iebīdiet samontētos komponentus (X un Y) pārvietotāja mezgla galā.
P P i i e e z z ī ī m m e e - - Novietojiet atdures buferi tā, lai izcilnis (AA) būtu apakšā (Attēls 17).
32. Salāgojiet atdures bloku (639000010244) (ar caurejošiem urbumiem) (W) ar samontētajiem komponentiem (X un Y), un
iebīdiet to pārvietotāja mezgla galā.
33. Atkārtojiet 26.–28. soli, lai samontētu un uzstādītu otro atdures buferi.
34. Izmantojot 3/16'' sešstūru atslēgu, ieskrūvējiet četras komplektācijā iekļautās gremdskrūves (0004-662-000) (divas
katrā pusē) (Z) pārvietotāja mezglā (Attēls 16).
35. Vizuāli pārbaudiet pārvietotāja galvgaļa buferus, lai pārliecinātos, ka tie ir uzstādīti vienā līmenī ar pārvietotāja ārējo
malu un bez līmeņa neatbilstības vai uzstādīšanas kļūdu pazīmēm.
36. Izmantojot T25 Torx skrūvgriezi, ieskrūvējiet divas komplektācijā iekļautās pusapaļās galvas skrūves (0004-665-000)
(AB), lai piestiprinātu komplektācijā iekļauto pacienta kreisās puses pārvietotāja uzliktni (639000010210) un
komplektācijā iekļauto pacienta labās puses pārvietotāja uzliktni (639000010211) (AC) pie pārvietotāja mezgla (Attēls
18).
LV 22
Z

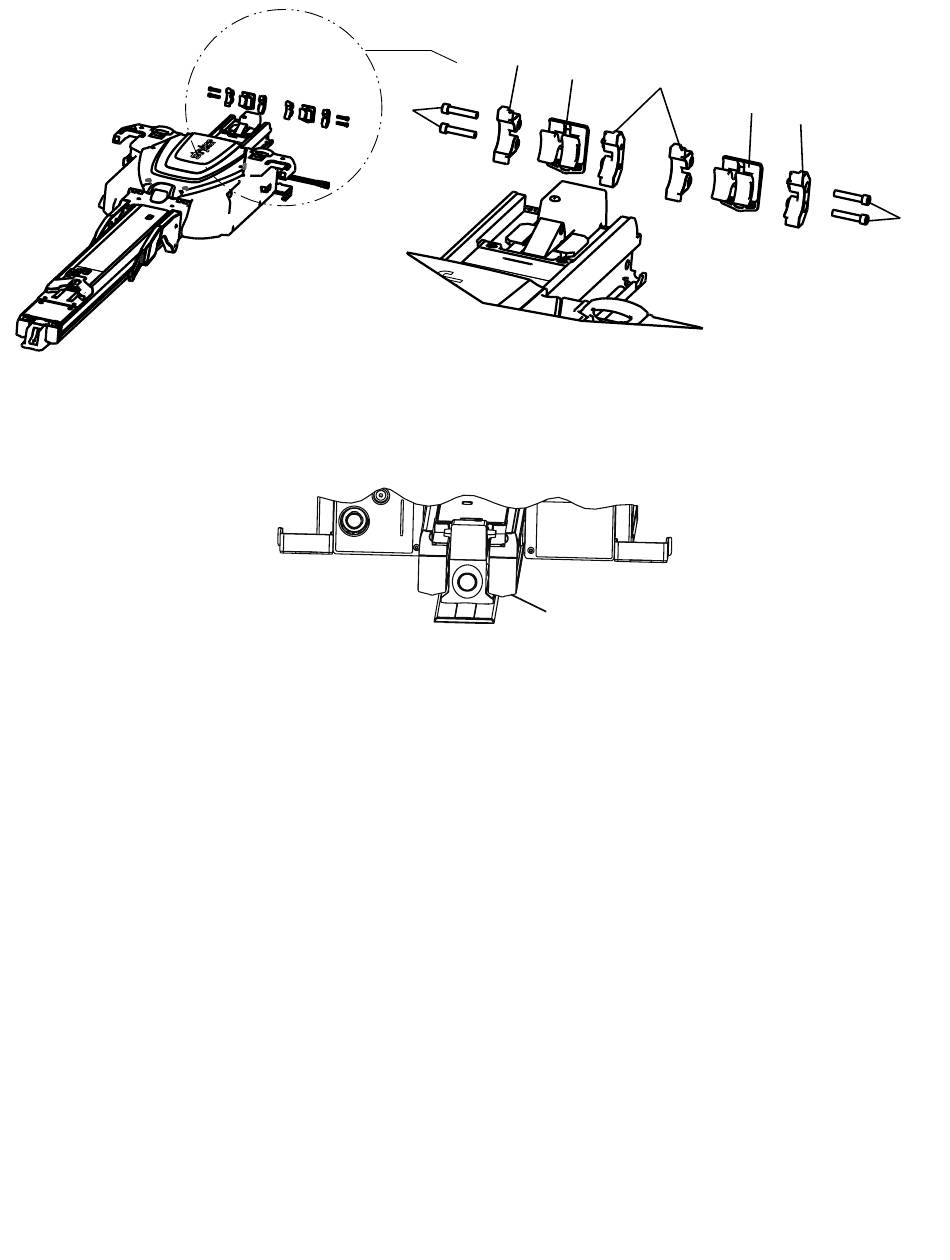

A A t t t t ē ē l l s s 1 1 6 6 – – B B u u f f e e r r a a b b l l o o k k a a s s a a m m o o n n t t ē ē š š a a n n a a
A A t t t t ē ē l l s s 1 1 7 7 – – A A t t d d u u r r e e s s b b u u f f e e r r a a i i z z c c i i l l n n i i s s
W
X
Y
AA
X
W
Z
