9. Meet met een meetlint de blootliggende ruimte aan het hoofdeinde en voeteneinde van de vloerplaat om de
vloerplaatafdekkingen op maat te kunnen zagen.
10. Zaag de twee vloerplaatafdekkingen (6390-001-166) (E) af op de gemeten lengte aan beide kanten (Afbeelding 7). De
vloerplaatafdekking past niet over de vloerplaatbevestigingsbeugel.
O O p p m m e e r r k k i i n n g g - - Als u het anker over het voeteneinde of hoofdeinde van de vloerplaat monteert, dan is er aan dat uiteinde
geen vloerplaatafdekking nodig.
11. Tik met een rubberen hamer elke vloerplaatafdekking in de vloerplaat (hoekkant (F) eerst).
O O p p m m e e r r k k i i n n g g - - Om de afdekking van de vloerplaat te los te klikken, gebruikt u een platte schroevendraaier aan de kant
van de afdekking met een verhoogde rand.
12. Zorg ervoor dat de ankerafdichtingen (G) geïnstalleerd zijn in de groeven van de ankerconstructie (Afbeelding 8). Als de
ankerafdichtingen niet geïnstalleerd zijn, drukt u ze terug in de groeven van de ankerconstructie.
6390-809-005 Rev AA.0

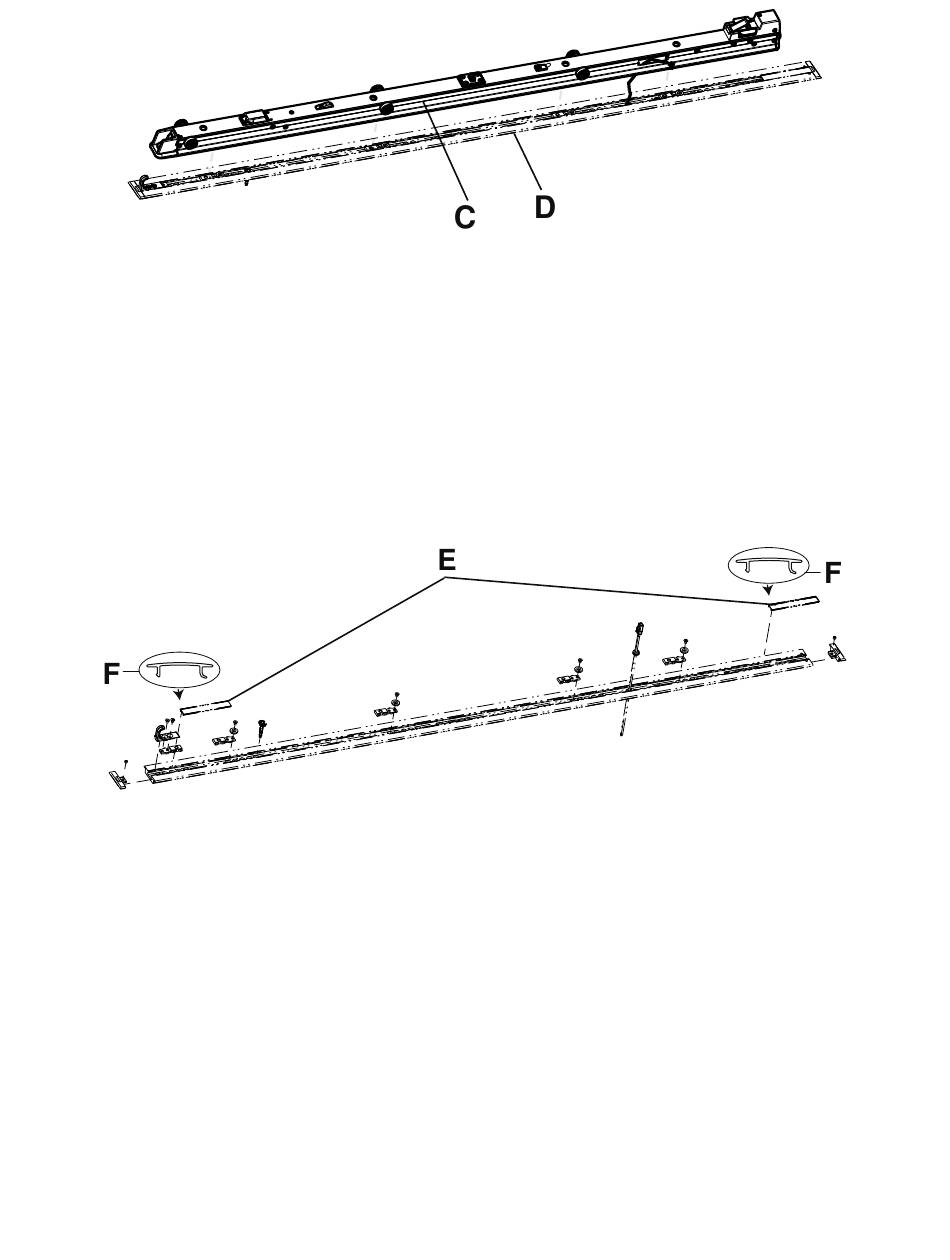

A A f f b b e e e e l l d d i i n n g g 6 6 – – A A n n k k e e r r c c o o n n s s t t r r u u c c t t i i e e e e n n v v l l o o e e r r p p l l a a a a t t c c o o n n s s t t r r u u c c t t i i e e
A A f f b b e e e e l l d d i i n n g g 7 7 – – V V l l o o e e r r p p l l a a a a t t a a f f d d e e k k k k i i n n g g e e n n a a f f z z a a g g e e n n
17 NL
