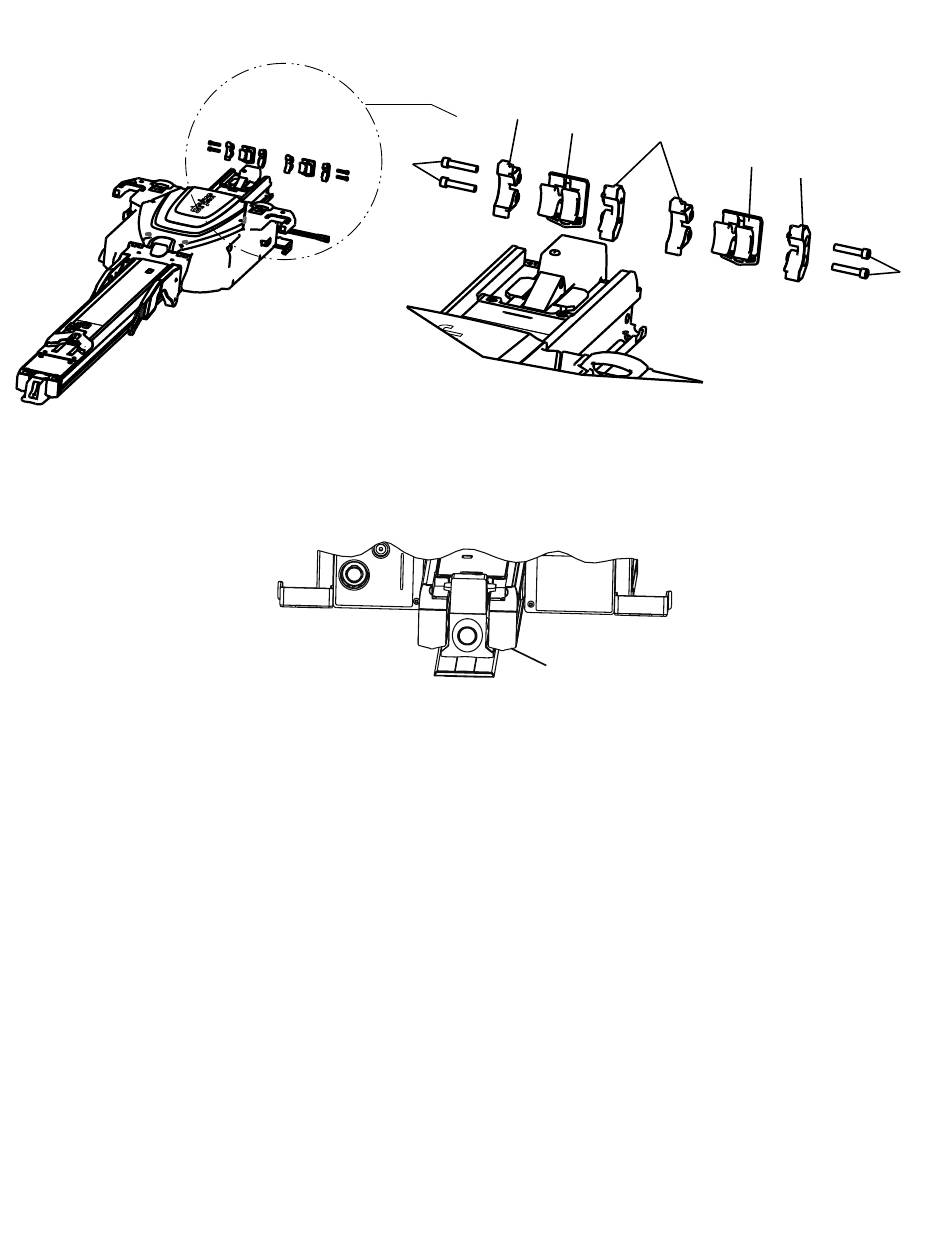

30. Zet het bumperblok in elkaar. Lijn het geleverde binnenste aanslagblok (639000010246) (met gaten met schroefdraad)
(Y) uit met de geleverde aanslagbumper (639000010243) (X) (Afbeelding 16).
31. Schuif de in elkaar gezette componenten (X en Y) in het uiteinde van de transferconstructie.
O O p p m m e e r r k k i i n n g g - - Plaats de aanslagbumper zodanig dat de hobbel (AA) zich aan de onderkant bevindt (Afbeelding 17).
32. Lijn het aanslagblok (639000010244) (met doorlopende gaten) (W) uit met de in elkaar gezette componenten (X en Y)
en schuif het in het uiteinde van de transferconstructie.
33. Herhaal stap 26-28 om de tweede aanslagbumper in elkaar te zetten en te installeren.
34. Installeer met een 3/16 inch inbussleutel de vier geleverde inbuskopschroeven (0004-662-000) (twee voor elke kant) (Z)
in de transferconstructie (Afbeelding 16).
35. Inspecteer de transferbumpers aan het hoofdeinde visueel om zeker te zijn dat zij gelijk met de buitenste rand van de
transferconstructie liggen zonder tekenen van foute uitlijning of incorrecte installatie.
36. Installeer met een T25 torx-schroevendraaier de twee geleverde kopschroeven (0004-665-000) (AB) om het geleverde
afdekplaatje voor het transferhoofdeinde, links vanuit patiënt gezien (639000010210) en het geleverde afdekplaatje
voor het transferhoofdeinde, rechts vanuit patiënt gezien (639000010211) (AC) te bevestigen aan de transferconstructie
(Afbeelding 18).
NL 22
Z
A A f f b b e e e e l l d d i i n n g g 1 1 6 6 – – B B u u m m p p e e r r b b l l o o k k i i n n e e l l k k a a a a r r z z e e t t t t e e n n
A A f f b b e e e e l l d d i i n n g g 1 1 7 7 – – H H o o b b b b e e l l v v a a n n a a a a n n s s l l a a g g b b u u m m p p e e r r
W
X
Y
AA
X
W
Z
