Stryker Power-LOAD Bedienungsanleitung Seite 1101

18. Installateur 1 (voeteneinde) tilt de transferconstructie op en schuift de transfervergrendelingstrekkers (L) (Afbeelding 12)
richting het voeteneinde van de transfer om de transfervergrendeling vrij te zetten. Installateur 2 (hoofdeinde) schuift het
open uiteinde van de transferconstructie gericht over de rolwieltjes in de ankerconstructie.
• Schuif de transferconstructie langzaam bij het installeren. Zorg dat de behuizing voor inductief opladen van de
brancard (K) niet breekt) (Afbeelding 10).
• Houd de transfervergrendelingstrekkers richting het voeteneinde getrokken totdat de transfer op zijn plaats op het
anker zit (Afbeelding 12).
• U merkt wellicht een lichte weerstand wanneer u over de tweede set rolwieltjes rolt; duw de transfer voorbij het
weerstandspunt naar de positie die is weergegeven in Afbeelding 12.
19. Positioneer het anker voor afdekking van het inductief primair circuit (639001010101) over de opening, zodat de U-haak
zich tegenover het voeteneinde van het anker bevindt (Afbeelding 11).
O O p p m m e e r r k k i i n n g g - - Zorg ervoor dat de connectoren (geïnstalleerd in stap 16) niet tegen de afdekking van het verankerend
inductief primair circuit drukken.
20. Druk de U-haak met behulp van een platte schroevendraaier in het anker, tot u een klik hoort die aangeeft dat hij op zijn
plaats zit (Afbeelding 11).
21. Installeer met een 5/32 inch inbussleutel de geleverde inbuskopschroef (0004-658-000) (O) om de bijgeleverde
activator voor de trolleymagneet (6390-001-106) (P) vast te zetten) (Afbeelding 12).
22. Installeer met een T25 Torx-schroevendraaier de vier geleverde kopschroeven (0004-665-000) (M) om het bijgeleverde
slijtblok voor het voeteneinde van de transfer (6390-001-225) (N) aan de transferconstructie te bevestigen (Afbeelding
12).
23. Schuif de transfervergrendelingstrekkers (het dichtst bij het voeteneinde) (L) (Afbeelding 12) richting het voeteneinde
van de transferconstructie om deze te ontgrendelen.
6390-809-005 Rev AA.0

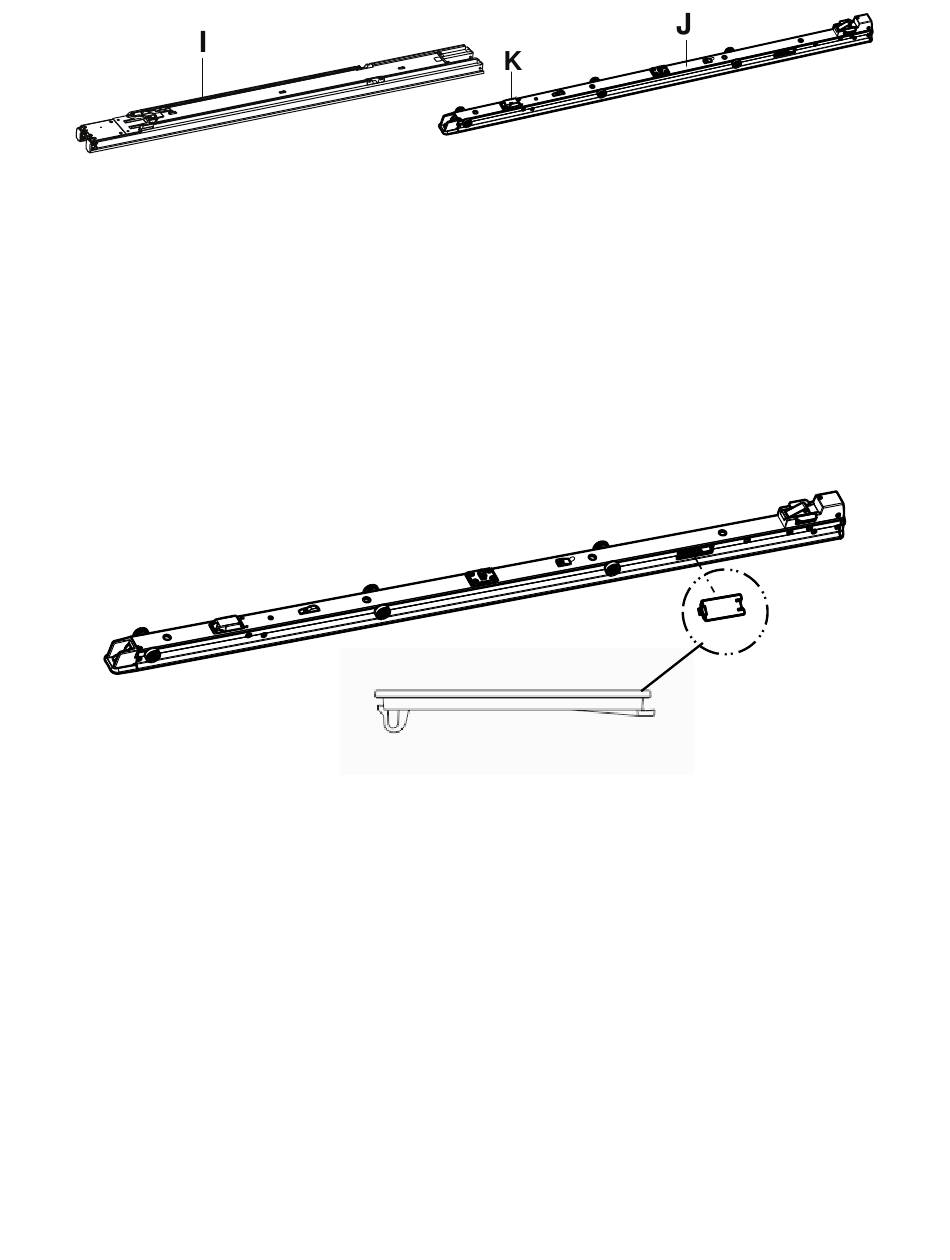

A A f f b b e e e e l l d d i i n n g g 1 1 0 0 – – T T r r a a n n s s f f e e r r c c o o n n s s t t r r u u c c t t i i e e i i n n s s t t a a l l l l e e r r e e n n
A A f f b b e e e e l l d d i i n n g g 1 1 1 1 – – A A f f d d e e k k k k i i n n g g v v e e r r a a n n k k e e r r e e n n d d i i n n d d u u c c t t i i e e f f p p r r i i m m a a i i r r c c i i r r c c u u i i t t
19 NL
