5. Betrieb

5.1 Display und Steuerung

Die meisten Funktionen können über Anzeige- und Bedienele-
mente gesteuert werden (siehe Abb. 2, Pos. 28). Während des
Betriebs lässt sich der Prozess manuell oder ferngesteuert über
einen externen Kontakt unterbrechen.
Das Display zeigt folgende Daten an:
• Anlagenstatus
• Informationen zur Anlage.
Die Anlage schaltet automatisch zurück zur
Hinweis
Hauptbildschirmmaske, wenn der Behälter gefüllt
ist oder eine Störung eintritt.
SYSTEM OK
PRODUKTION
FÜLLSTAND xx %
DEL
OK
ESC

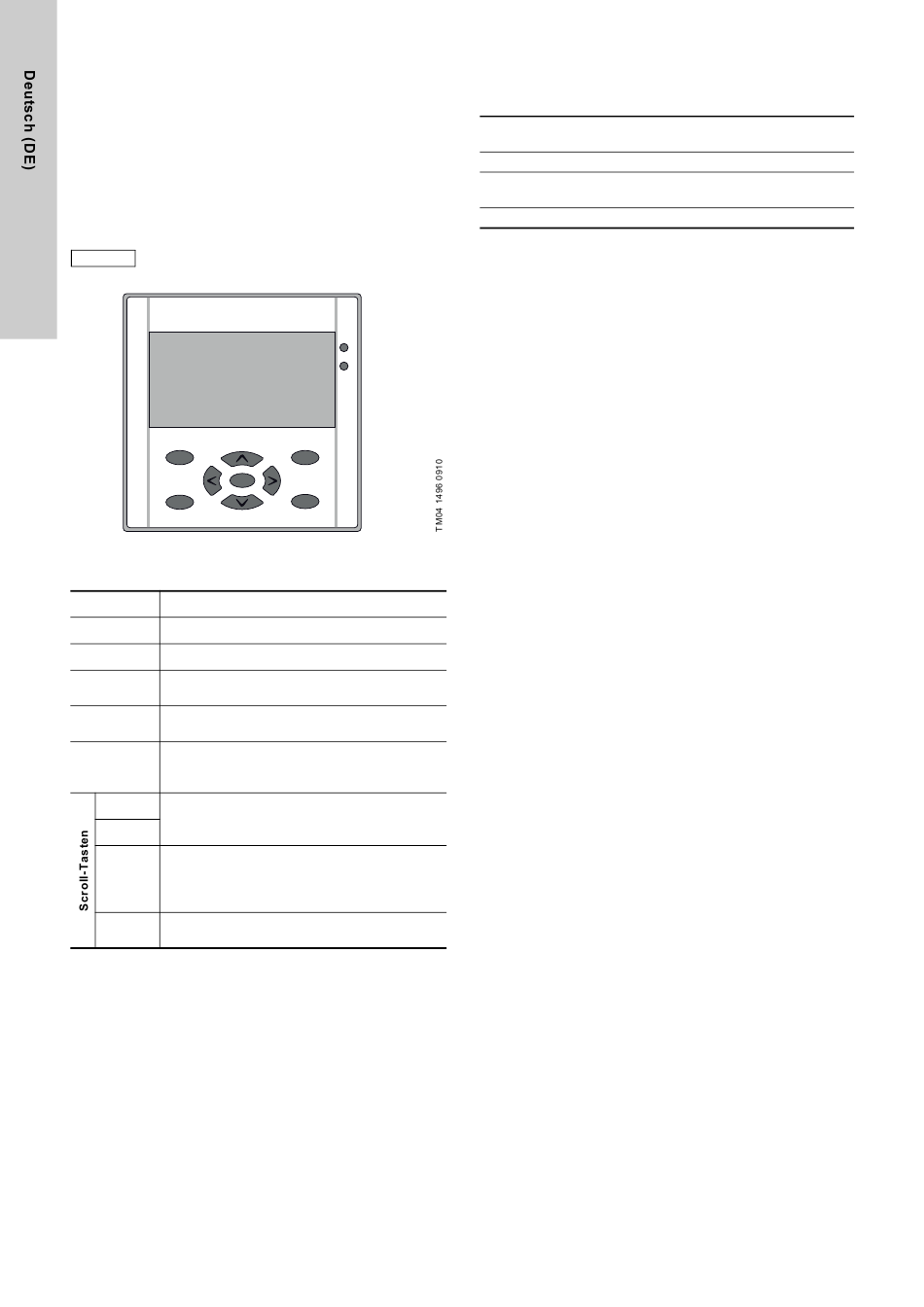

Abb. 10 Bedienelemente und Display mit
Hauptbildschirmmaske
Taste Funktion
DEL Taste ist nicht belegt
STERN Taste ist nicht belegt
Servicemenü 1
ALT
Servicemenü 1 öffnen.
Escape
ESC
Escape führt zur Hauptbildschirmmaske.
Neustart
OK OK drücken, um nach einer Störung die Anlage
neu zu starten.
AUF
Bildschirmauswahl
AB
Manuelles Stoppen in Hauptbildschirmmaske:
Zum Stoppen der Chlorelektrolyseanlage.
LINKS
Durch erneutes Drücken wird die Chlorelektroly-
seanlage neu gestartet.
Werte in Servicemenü 1 auswählen und einstel-
RECHTS
len.
16
ALT
*
5.2 Hauptmenü
Auf das Hauptmenü kann ohne Passwort zugegriffen werden.
Es besteht aus vier Bildschirmmasken mit folgenden Daten:
Hauptbildschirmmaske mit Systemstatus und
1
"FÜLLSTAND" in Prozent
2 "AMP" (Stromstärke) und "VOLT" (Spannung)
"LUFTMENGE" und "PRODUKTIONSZEIT"
3
(Betriebsstunden)
4 Kontaktdetails Grundfos
Mit den Tasten [AUF] und [AB] durch die Bildschirmmasken scrol-
len.
[Esc] drücken, um zur Hauptbildschirmmaske zurückzukehren.
5.3 Servicemenü 1
Servicemenü 1 ermöglicht dem Bediener, die Betriebsparameter
der Chlorelektrolyseanlage einzustellen.
Für den Zugriff auf Servicemenü 1 ist ein Passwort (Code) erfor-
derlich.
5.3.1 Servicemenü 1 öffnen
1. [ALT] in Hauptmenü-Bildschirm 4 drücken.
2. Passwort "01987" mit den Scroll-Tasten eingeben.
3. [OK] drücken. Die erste Bildschirmmaske von Servicemenü 1
wird gezeigt.
– Mit den Tasten [AUF] und [AB] durch die Bildschirmmasken
scrollen.
– [OK] drücken, um den Sollwert zu bearbeiten.
– Mit den Scroll-Tasten die neuen Werte einstellen.
– [Esc] drücken, um den Bearbeitungsmodus zu verlassen.
– Wenn alle Werte eingestellt wurden, [ESC] drücken, um
Servicemenü 1 zu verlassen und zum Hauptmenü
zurückzukehren.
