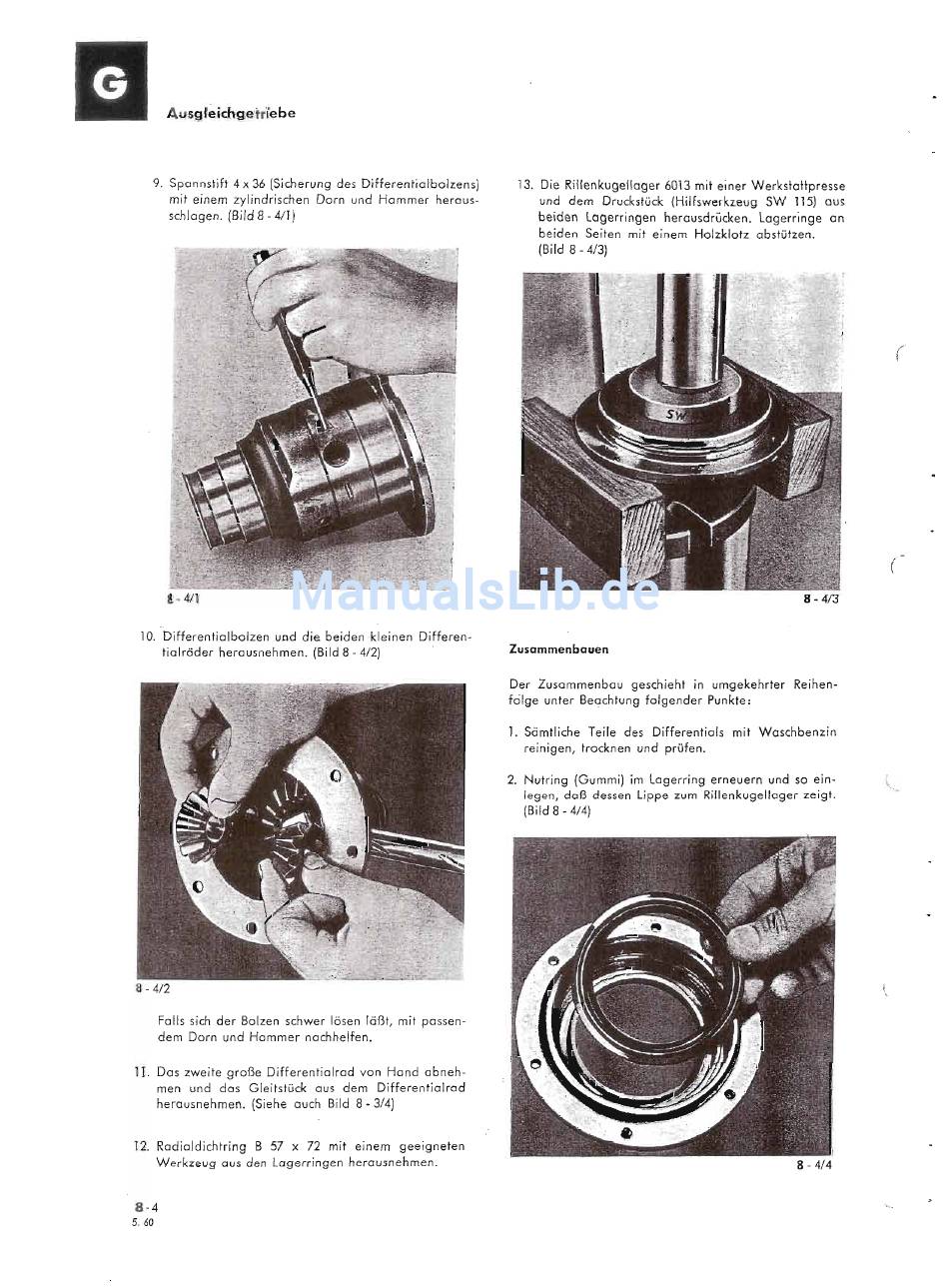

Lloyd ARABELLA Werkstatt-Handbuch Seite 99

Ausgleichgetriebe
9. Spannstift 4 x 36 (Sicherung des Differentialbolz:ens)
mit einem z:ylindrischen Dorn und Hammer heraus-
schlagen. (Bild 8 -
4/1)
8 - 411
10. Differentialbolz:en
und die beiden kleinen Differen-
tialräder herausnehmen. (Bild 8 -
412)
8 - 4/2
Falls sich der Bolzen schwer lösen läßt, mit passen-
dem Dorn und Hammer nachhelfen.
11. Das zweite große Differentialrad von Hand abneh-
men und das Gleitstück aus dem Differentialrad
herausnehmen. (Siehe auch Bild 8 - 3/4)
12. Radialdichtring B 57 x 72 mit einem geeigneten
Werkzeug aus den Lagerringen herausnehmen.
8-4
5.60
13. Die Rillenkugellager 6013 mit einer Werkstattpresse
und dem Druckstück (Hilfswerkzeug SW 115) aus
beiden lagerringen herausdrücken. Lagerringe an
beiden Seiten mit einem Holzklotz abstützen.
(Bild 8 - 4/3)
('
I
(
8
-4/3
Zusammenbauen
Der Zusammenbau geschieht in umgekehrter Reihen-
folge unter Beachtung folgender Punkte:
1. Sämtliche Teile des Differentials mit Waschbenzin
reinigen, trocknen und prüfen.
2. Nutring (Gummi) im Lagerring erneuern und so ein-
legen, daß dessen Lippe zum Rillenkugellager z:eigt.
(Bild 8 - 4/4) .
