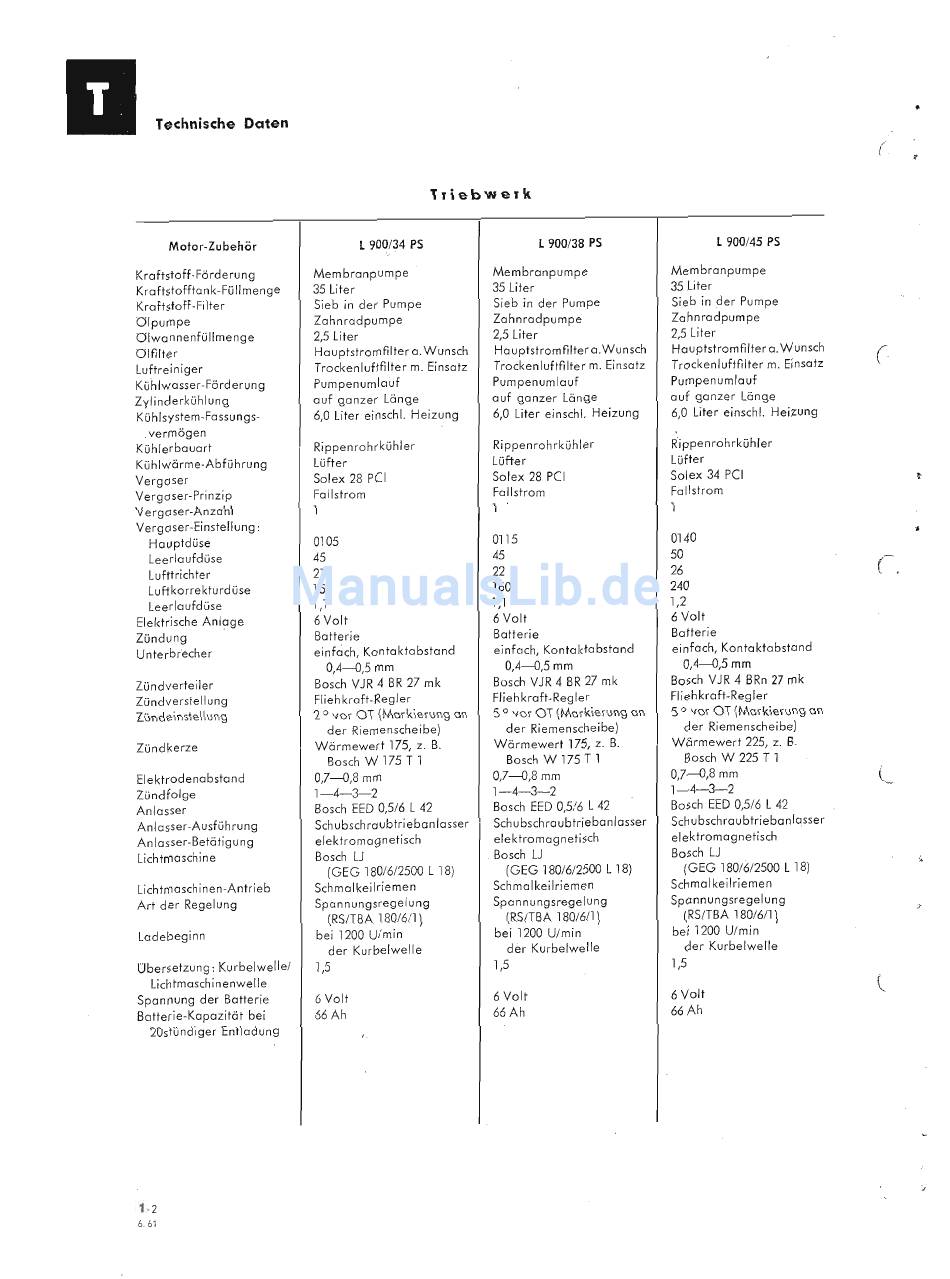

Lloyd ARABELLA Werkstatt-Handbuch Seite 238

•
Technische Daten
( ..
Triebwerk
Motor-Zubehör L 900/34 PS L 900/38 PS L 900/45 PS
Kraftstoff - fö rd eru n g Membranpumpe
Membranpumpe Membranpumpe
Kraftstoffta n k-fü IImenge 35 Liter 35 Liter 35 Liter
Kraftstoff-filter
Sieb in der Pumpe Sieb in der Pumpe Sieb in der Pumpe
Olpumpe Zahnradpumpe Zahnradpumpe Zahnradpumpe
Olwannenfüllmenge 2,5 Liter 2,5 Liter 2,5 Liter
Olfilter Hauptstromfilter a. Wunsch Hauptstromfiltera.Wunsch Hauptstromfilter a. Wunsch
(
Luftreiniger Trockenluftfilter m. Einsatz Trockenluftfilter m. Einsatz Trockenl uftfilter m. Einsatz
Küh Iwasser-Förderung Pumpen umlauf Pumpenumlauf
Pumpenumlauf
Zylinderkühlung auf ganzer Länge auf ganzer Länge
auf ganzer Länge
Kühlsystem-Fassu ngs- 6,0 Liter einschI. Heizung 6,0 Liter einschI. Heizung 6,0 Liter einschI. Heizung
,vermögen
Kühlerbauart Rippenrohrkühler Rippenrohrkühler Rippenrohrkühler
Kühlwärme-Abführung Lüfter Lüfter Lüfter
Vergaser Solex 28 pel Solex 28 pel Solex 34 pel
1:
Vergaser-Prinzip Fallstram
Fallstram Fallstram
Vergaser-Anzahl
1 1 1
Vergaser-Einstellung:
~
Hauptdüse 0105 0115 0140
Leerla ufd üse 45 45 50
(.
Lufttrichter 21 22 26
Luftkorrekturdüse 150 160 240
Leerla ufd üse 1,1 1,1 1,2
Elektrische Anlage 6 Volt 6 Volt 6 Volt
Zündung
Batterie Batterie Batterie
Unterbrecher
einfach, Kontaktabstand einfach, Kontaktabstand einfach, Kontaktabstand
0,4--0,5 mm 0,4--0,5 mm 0,4--0,5 mm
Zündverteiler Bosch V JR 4 BR 27 mk Bosch VJR 4 BR 27 mk Bosch VJR 4 BRn 27 mk
Zündverstellung Fliehkraft-Regler Fliehkraft-Regler Flieh kraft-Regler
Zündeinsteilung 2 0 vor OT (Markierung an 50 vor OT (Markierung an 50 vor OT (Markierung an
der Riemenscheibe) der Riemenscheibe) der Riemenscheibe)
Zündkerze
Wärmewert 175, z. B. Wärmewert 175, z. B. Wärmewert 225, z. B.
Bosch W 175 T 1 Bosch W 175 T 1 Bosch W 225 T 1
Elektrodenabstand
0,7--0,8 mm 0,7--0,8 mm
0,7--0,8 mm L
Zündfolge
1-4-3-2
1-4-3-2 1-4-3-2
Anlasser Bosch EED
0,5/6
L 42 Bosch EED
0,5/6
L 42 Bosch EED
0,5/6
L 42
An Iasser-Ausfüh rung Sch ubschraubtrie ba n lasser Sch ubschra ubtrieba n lasser Sch ubsch ra u btrieba n lasser
Anlasser-Betätigung elektromagnetisch elektromagnetisch elektromagnetisch
Lichtmaschine Bosch LJ . Bosch LJ
Bosch LJ
(GEG
180/6/2500
L 18) (GEG
180/6/2500
L 18) (GEG 180/6/2500 L 18)
;;..
Lichtm asch inen -Antrieb Schmal keilriemen Schmal keilriemen Schmalkeilriemen
Art der Regelung Spannungsregelung Spa nnungsregelung Spannungsregelung
(RS/TBA
180/6/1)
(RS/TBA
180/6/1)
(RS/TBA
180/6/1)
Ladebeginn bei 1200 U/min bei 1200
U/min
bei 1200
U/min
der Kurbelwelle
der Kurbelwelle der Kurbelwelle
Obersetzung: Kurbelwelle/
1,5 1,5
1,5
Lichtmaschinenwelle
Spannung der Batterie
6 Volt
6 Volt 6 Volt
Batterie-Kapazität bei 66 Ah
66 Ah 66 Ah
20stündiger Entladung
