Lloyd ARABELLA Werkstatt-Handbuch Seite 170

m

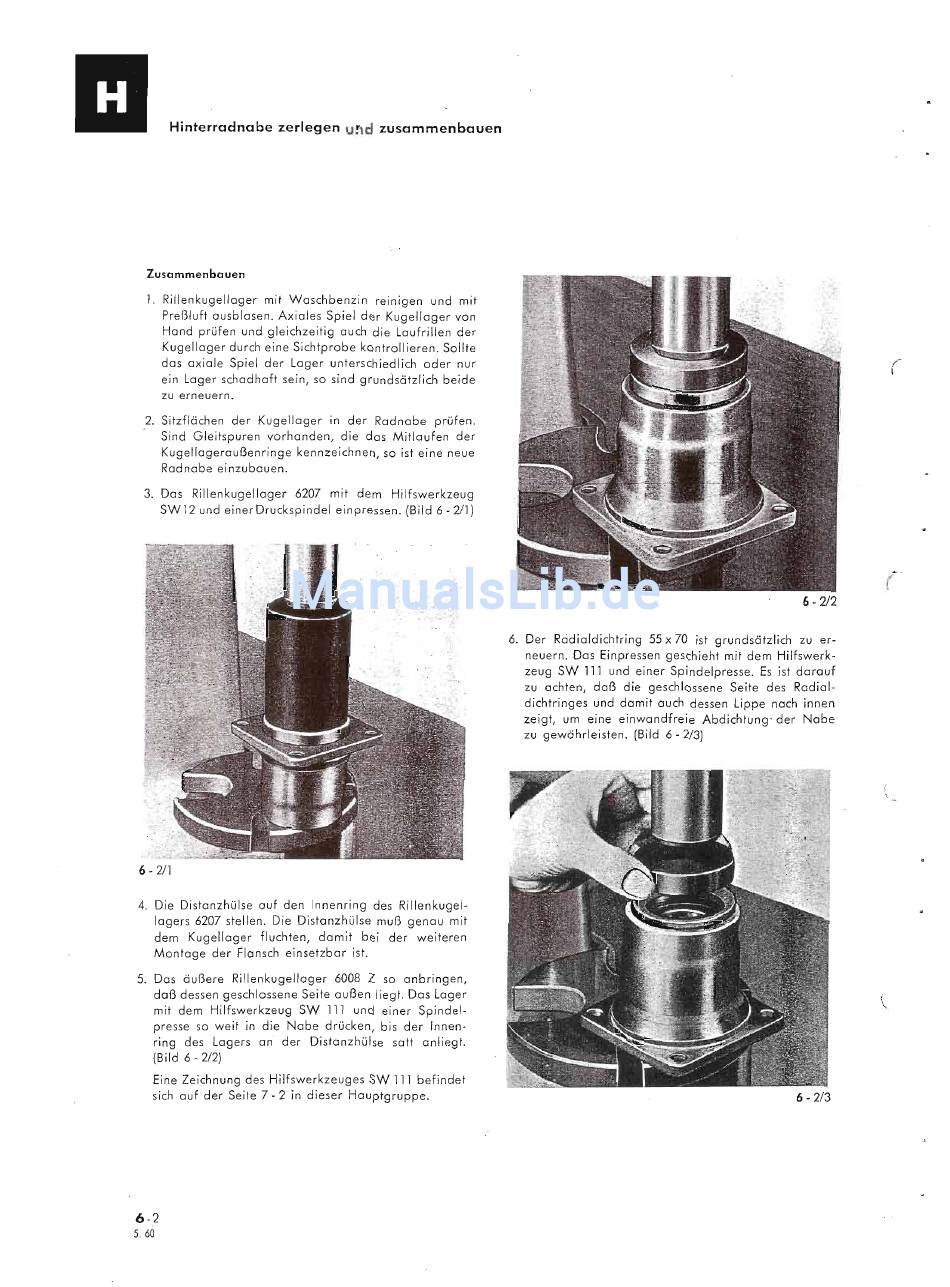

Hinterradnabe zerlegen und zusammenbauen
Zusammenbauen
1. Rillenkugellager mit Waschbenzin reinigen und mit
Preßluft ausblasen. Axiales Spiel der Kugellager von
Hand prüfen und gleichzeitig auch die Laufrillen der
Kugellager durch eine Sichtprobe kontrollieren. Sollte
das axiale Spiel der Lager unterschiedlich oder nur
ein Lager schadhaft sein, so sind grundsätzlich beide
zu erneuern.
2. Sitzflächen der Kugellager in der Radnabe prüfen.
Sind Gleitspuren vorhanden, die das Mitlaufen der
Kugellageraußenringe kennzeichnen, so ist eine neue
Radnabe einzubauen.
3. Das Rillenkugellager 6207 mit dem Hilfswerkzeug
SW 12 und einer Druckspindel einpressen. (Bild 6 - 2/1)
6 -
2/1
4. Die Distanzhülse auf den Innenring des Rillenkugel-
lagers 6207 stellen. Die Distanzhülse muß genau mit
dem Kugellager fluchten, damit bei der weiteren
Montage der Flansch einsetzbar ist.
5. Das äußere Rillenkugellager 6008 Z so anbringen,
doß dessen geschlossene Seite außen liegt. Dos Lager
mit dem Hilfswerkzeug SW 111 und einer Spindel-
presse so weit in die Nobe drücken, bis der Innen-
ring des Lagers an der Distanzhülse satt onliegt.
(Bild 6 - 2/2)
Eine Zeichnung des Hilfswerkzeuges
SW 111
befindet
sich auf der Seite 7 - 2 in dieser Hauptgruppe.
6-2
5. 60
(
6 - 2/2
6. Der Rcidialdichtring 55 x 70 ist grundsätzlich zu er-
neuern. Das Einpressen geschieht mit dem Hilfswerk-
zeug
SW 111 und
einer Spindelpresse. Es ist darauf
zu achten, daß die geschlossene Seite des Radial-
dichtringes und damit auch dessen Lippe nach innen
zeigt, um eine einwandfreie Abdichtunq der Nabe
zu gewährleisten. (Bild 6 - 2/3)
6 - 2/3
