Lloyd ARABELLA Werkstatt-Handbuch Seite 85

,-
SchaltwelJe

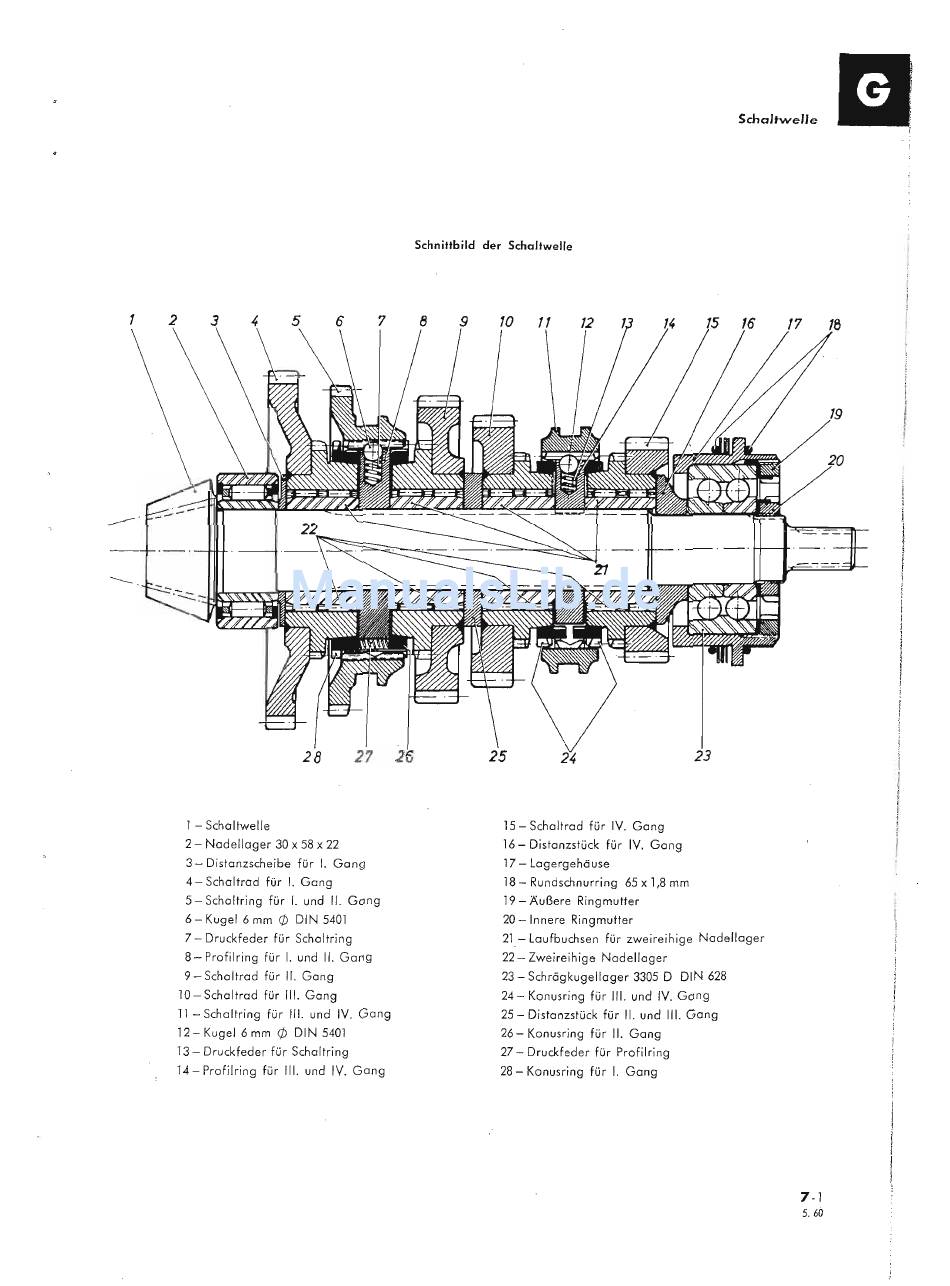

Schnittbild der Schaltwelle
1 - Scholtwelle
2 - Nadellager 30 x 58 x 22
3 - Distanzscheibe für I. Gong
4 - Scholtrod für I. Gong
5 - Scholtring für I. und 11. Gong
6 - Kugel 6 mm
Cf;
DIN 5401
7 - Druckfeder für Scholtring
8 - Profilring für I. und 11. Gong
9 - Scholtrod für 11. Gong
l
ü=
Schcltrod für 111.Gong
11 -Scholtring für 111.und IV. Gong
12 - Kugel 6 mm
Cf;
DIN 5401
13 - Druckfeder für Scholtring
14 - Profilring für 111.und IV. Gong
15 - Scholtrod für IV. Gong
16 - Distanzstück für IV. Gong
17 - Lagergehäuse
18 - Rundschnurring 65 x 1,8 mm
19 - Äußere Ringmutter
20 - Innere Ringmutter
21 - Laufbuchsen für zweireihige Nadellager
22 - Zweireihige Nadellager
23 - Schrägkugellager 3305 D DIN 628
24 - Konusring für 111.und IV. Gong
25 - Distanzstück für 11. und 111.Gong
26 - Konusring für 11. Gang
27 - Druckfeder für Profil ring
28 - Konusring für I. Gang
