Lloyd ARABELLA Werkstatt-Handbuch Seite 7

Beschreibung des Motors

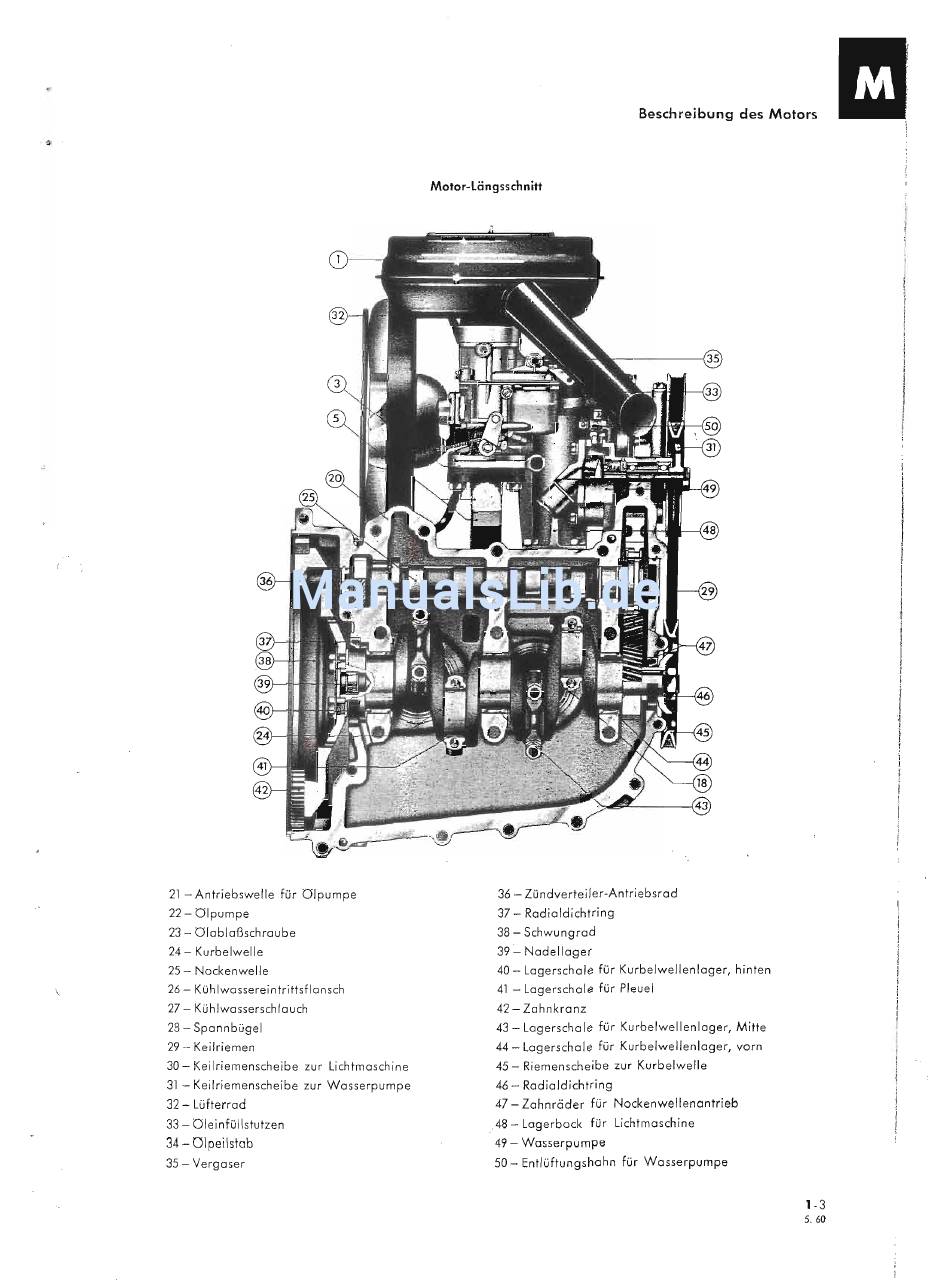

Motor-Längsschnitt
\
21 -
Antriebswelle für Olpumpe
22- Olpumpe
23 -
Olablaßschraube
24 -
Kurbelwelle
25 -
Nockenwelle
26 -
Kühlwassereintrittsflonsch
27 - Kühlwasserschlauch
28 -
Spannbügel
29 -
Keilriemen
30 -
Keilriemenscheibe zur Lichtmaschine
31 -
Keilriemenscheibe zur Wasserpumpe
32 -
Lüfterrad
33 -
Oleinfüllstutzen
34 -
Olpeilstab
35 - Vergaser
36 - Zündverteiler-Antriebsrad
37 - Radialdichtring
38 - Schwungrad
39 - Nadellager
40 - Lagerschale für Kurbelwellenlager, hinten
41 -
Lagerschale für Pleuel
42 - Zahnkranz
43 -
Lagerschale für Kurbelwellenlager, Mitte
44 - Lagerschale für Kurbelwellenlager, vorn
45 - Riemenscheibe zur Kurbelwelle
46 - Radialdichtring
47 -
Zahnräder für Nockenwellenantrieb
48 -
Lagerback für Lichtmaschine
49 - Wasserpumpe
50 - Entlüftungshahn für Wasserpumpe
CI
!
I
I
I
I
!
I
I
J
I
1
;
1
1-3
5. 60
