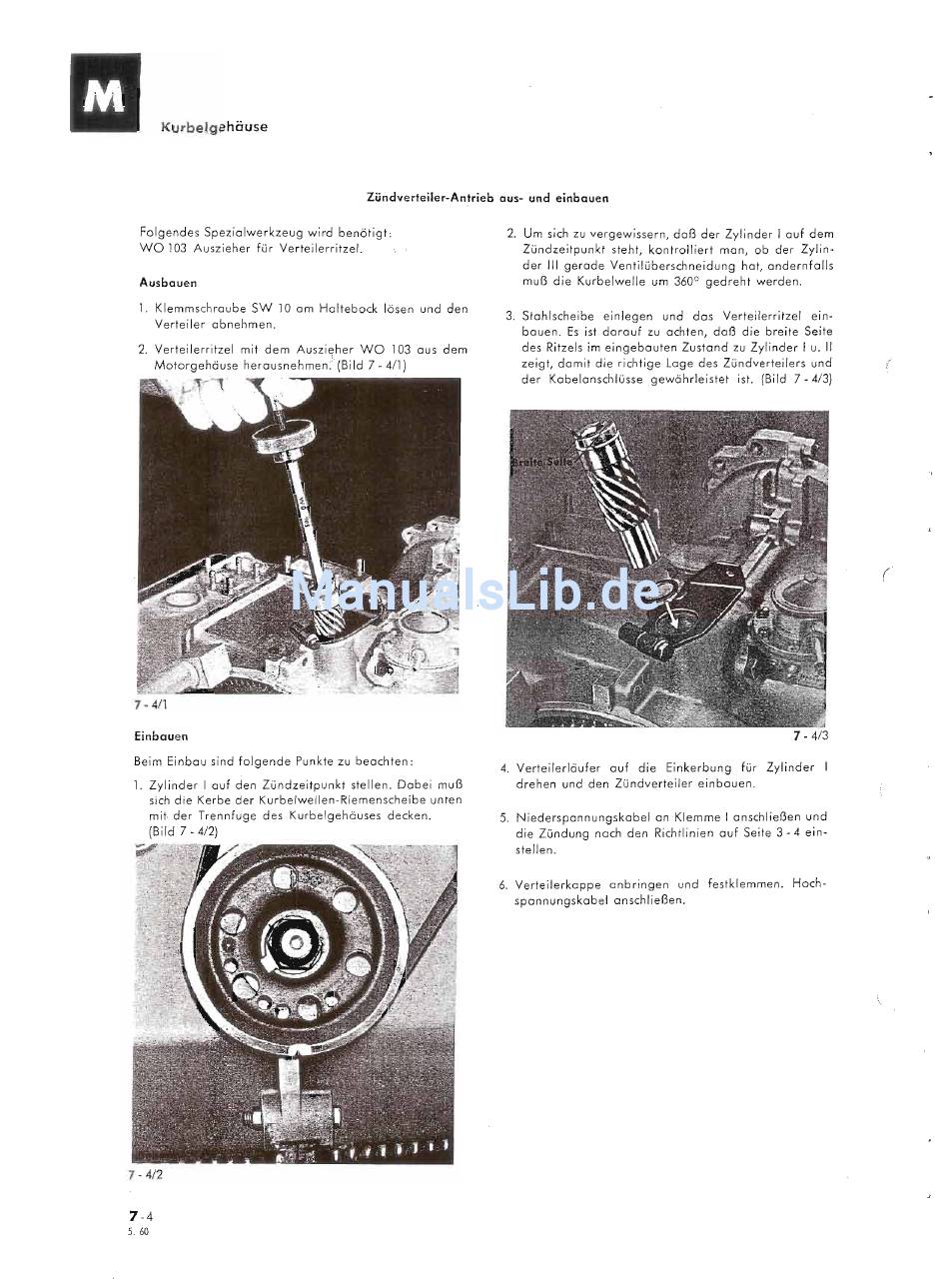

Kurbelgehäuse
Zündverteiler-Antrieb aus- und einbauen
Folgendes Spezialwerkzeug wird benötigt;
WO 103 Auszieher für Verteilerritzel.
Ausbauen
1. Klemmschraube SW 10 am Haltebock lösen und den
Verteiler abnehmen.
2. Verteilerritzel mit dem Auszieher WO
103 aus
dem
Motorgehäuse herausnehmen.
s
(Bild 7 -
4/1)
7 - 4/1
Einbauen
Beim Einbau sind folgende Punkte zu beachten;
1. Zylinder I auf den Zündzeitpunkt stellen. Dabei muß
sich die Kerbe der Kurbelwellen-Riemenscheibe unten
mit der Trennfuge des Kurbelgehäuses decken.
(Bild 7 - 4/2)
7 - 4/2
7-4
5. 60
2. Um sich zu vergewissern, daß der Zylinder I auf dem
Zündzeitpunkt steht, kontrolliert man, ab der Zylin-
der 111gerade Ventilüberschneidung hat, andernfalls
muß die Kurbelwelle
um 360
0 gedreht werden.
3. Stahlscheibe einlegen und das Verteilerritzel ein-
bauen. Es ist darauf zu achten, daß die breite Seite
des Ritzels im eingebauten Zustand zu Zylinder I u. 11
zeigt, damit die richtige Lage des Zündverteilers und
der Kabelanschlüsse gewährleistet ist. (Bild 7 - 4/3)
{"
7 - 4/3
4. Verteilerläufer auf die Einkerbung für Zylinder I
drehen und den Zündverteiler einbauen.
5. Niederspannungskabel on Klemme I anschließen und
die Zündung nach den Richtlinien auf Seite 3 - 4 ein-
stellen.
6. Verteilerkappe anbringen und festklemmen. Hoch-
spannungskabel anschließen.
