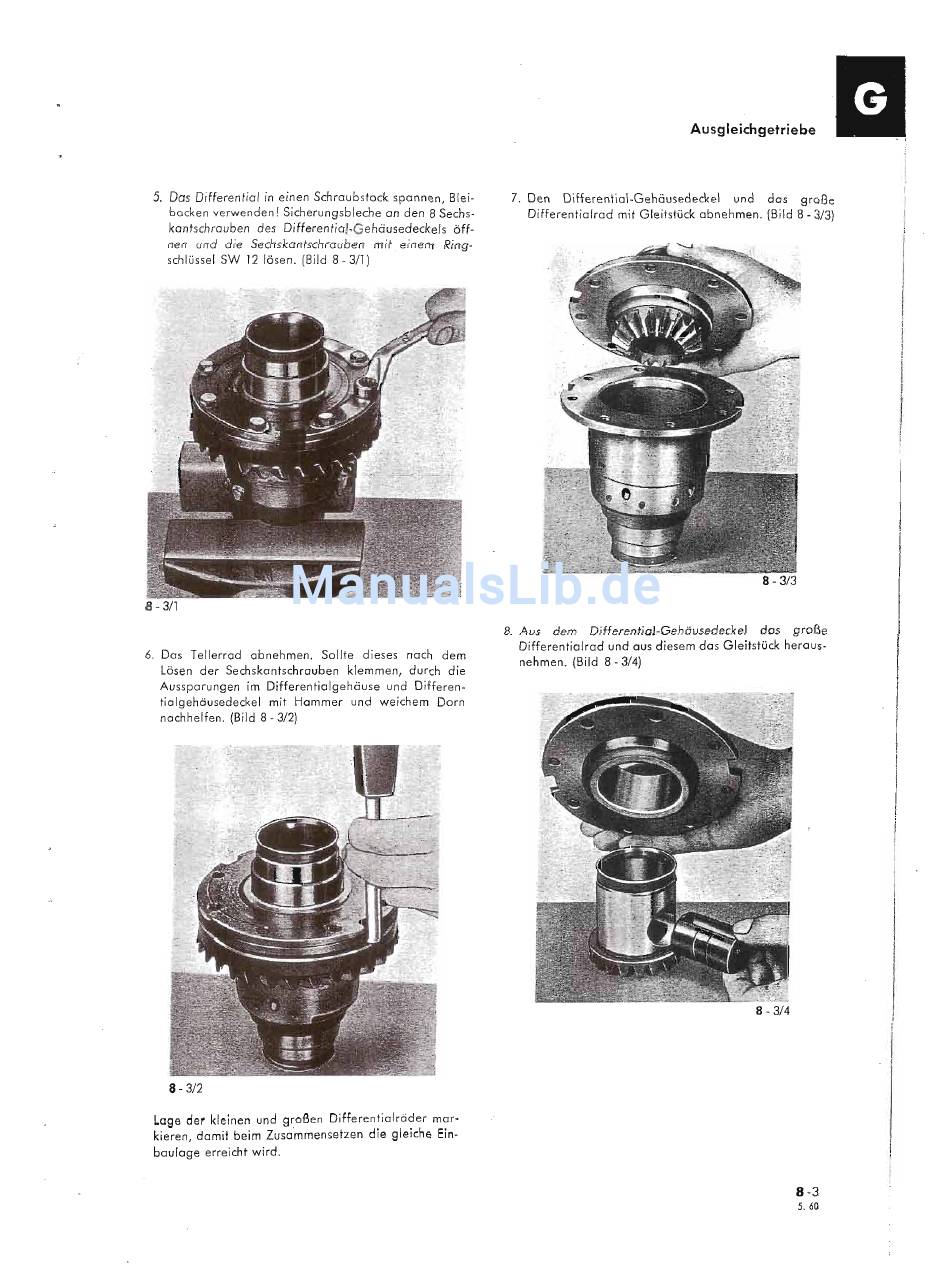

Lloyd ARABELLA Werkstatt-Handbuch Seite 98

5. Das Differential in einen Schraubstock spannen, Blei-
backen verwenden! Sicherungsbleche an den 8 Sechs-
kantschrauben des Differential-Gehäusedeckels öff-
nen und die Sechskantschrauben mit einem Ring-
schlüssel SW 12 lösen. (Bild 8-3/1)
8 - 3/1
6. Das Tellerrad abnehmen. Sollte dieses nach dem
Lösen der Sechskantschrauben klemmen, durch die
Aussparungen im Differentialgehäuse und Differen-
tialgehäusedeckel mit Hammer und weichem Dorn
nachhelfen. (Bild 8 - 3/2)
8 - 3/2
Lage der kleinen und großen Differentialräder mar-
kieren, damit beim
Zuscrnrnensetzen
die gleiche Ein-
bau lage erreicht wird.
Ausgleichgetriebe
7,
Den Differential-Gehäusedeckel vnd dos große
Differentialrad mit Gleitstück abnehmen. (Bild 8 - 3/3)
8 - 3/3
8. Aus dem Differenficl-Gehdvsedeckel das große
Differentialrad und aus diesem das Gleitstück heraus-
nehmen. (Bild 8 - 3/4)
8 - 3/4
m
~
}
I
I
!
I
I
I
I
!
8-3
5,60
