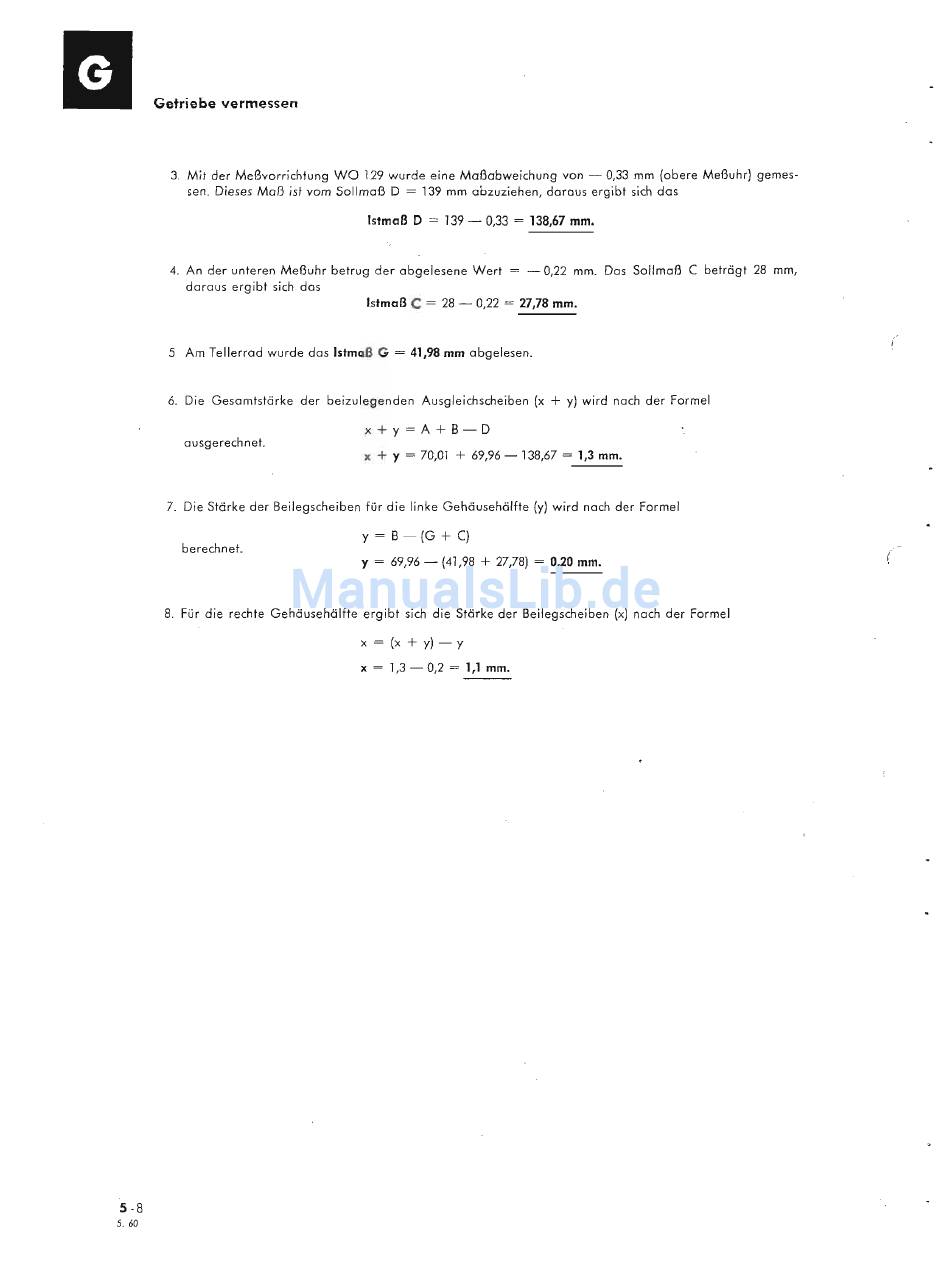

Getriebe vermessen
3. Mit der Meßvorrichtung WO 129 wurde eine Maßabweichung von - 0,33 mm (obere Meßuhr) gemes·
sen. Dieses Maß ist vom Sollmoß D = 139 mm abzuziehen, daraus ergibt sich das
Istmaß D
=
139 - 0,33
=
138,67 mm.
4. An der unteren Meßuhr betrug der abgelesene Wert
= -
0,22 mm. Das SolImaß C beträgt 28 mm,
daraus ergibt sich das
Istmaß C
=
28 - 0,22
=
27,78 mm.
5 Am Tellerrad wurde das
Istmaß
G
=
41,98 mm
abgelesen.
(
6. Die Gesamtstärke der beizulegenden Ausgleichscheiben (x + y) wird nach der Formel
ausgerechnet.
x+y=A+B-D
x
+
y
=
70,01
+
69,96 -138,67
=
1,3 mm.
7. Die Stärke der Beilegscheiben für die linke Gehäusehälfte (y) wird nach der Formel
berechnet.
y
=
B - (G
+
C)
Y
=
69,96 - (41,98
+
27,78)
= 0,20 mm.
(
8. Für die rechte Gehäusehälfte ergibt sich die Stärke der Beilegscheiben (x) nach der Formel
x
=
(x
+
y) -
Y
x
=
1,3-0,2
= 1,1 mm.
5-8
5.60
