Bremsleitungen

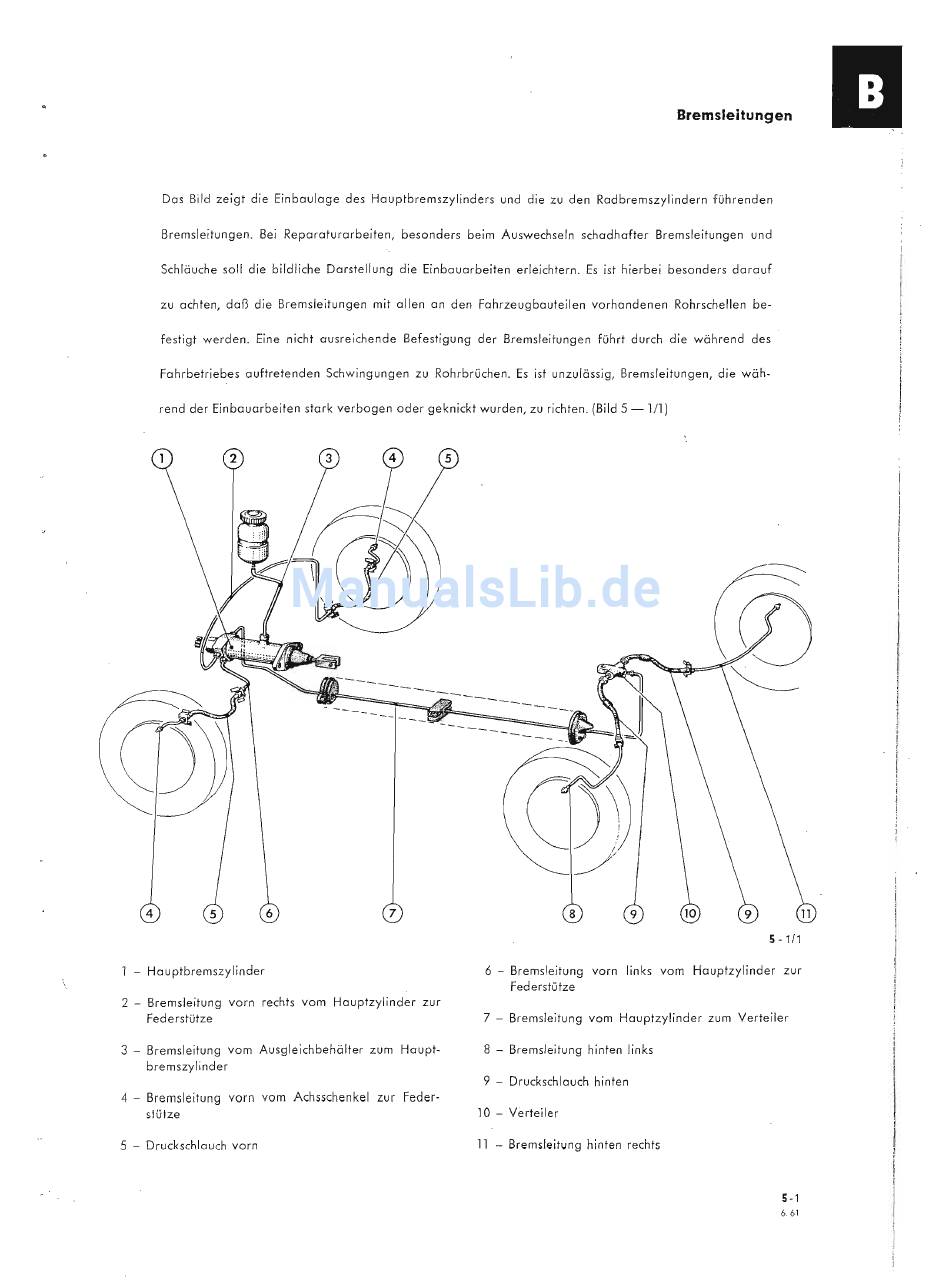

Das Bild zeigt die Einbaulage des Hauptbremszylinders und die zu den Radbremszylindern führenden
Bremsleitungen. Bei Reparaturarbeiten, besonders beim Auswechseln schadhafter Bremsleitungen und
Schläuche soll die bildliehe Darstellung die Einbauarbeiten erleichtern. Es ist hierbei besonders darauf
zu achten, daß die Bremsleitungen mit allen an den Fahrzeugbauteilen vorhandenen Rohrschellen be-
festigt werden. Eine nicht ausreichende Befestigung der Bremsleiiungen führt durch die während des
Fahrbetriebes auftretenden Schwingungen zu Rohrbrüchen. Es ist unzulässig, Bremsleitungen, die wäh-
rend der Einbauarbeiten stark verbogen oder geknickt wurden, zu richten. (Bild 5 - 1/1)
---
---
------
:.:~:-:
---
----
--- ---
---
2
7
1 - Hauptbremszylinder
2 - Bremsleitung vorn rechts vom Hauptzylinder zur
Federstütze
3 - Bremsleitung vom Ausgleichbehälter zum Haupt-
bremszylinder
4 - Bremsleitung vorn vom Achsschenkel zur feder-
stütze
5 - Druckschlauch vorn
8 9
5 - 1/1
6 - Bremsleitung vorn links vom Hauptzylinder zur
Federstütze
7 - Bremsleitung vom Hauptzylinder zum Verteiler
8 - Bremsleitung hinten links
9 - Druckschlauch hinten
10 - Verteiler
11 - Bremsleitung hinten rechts
5-1
6.61
