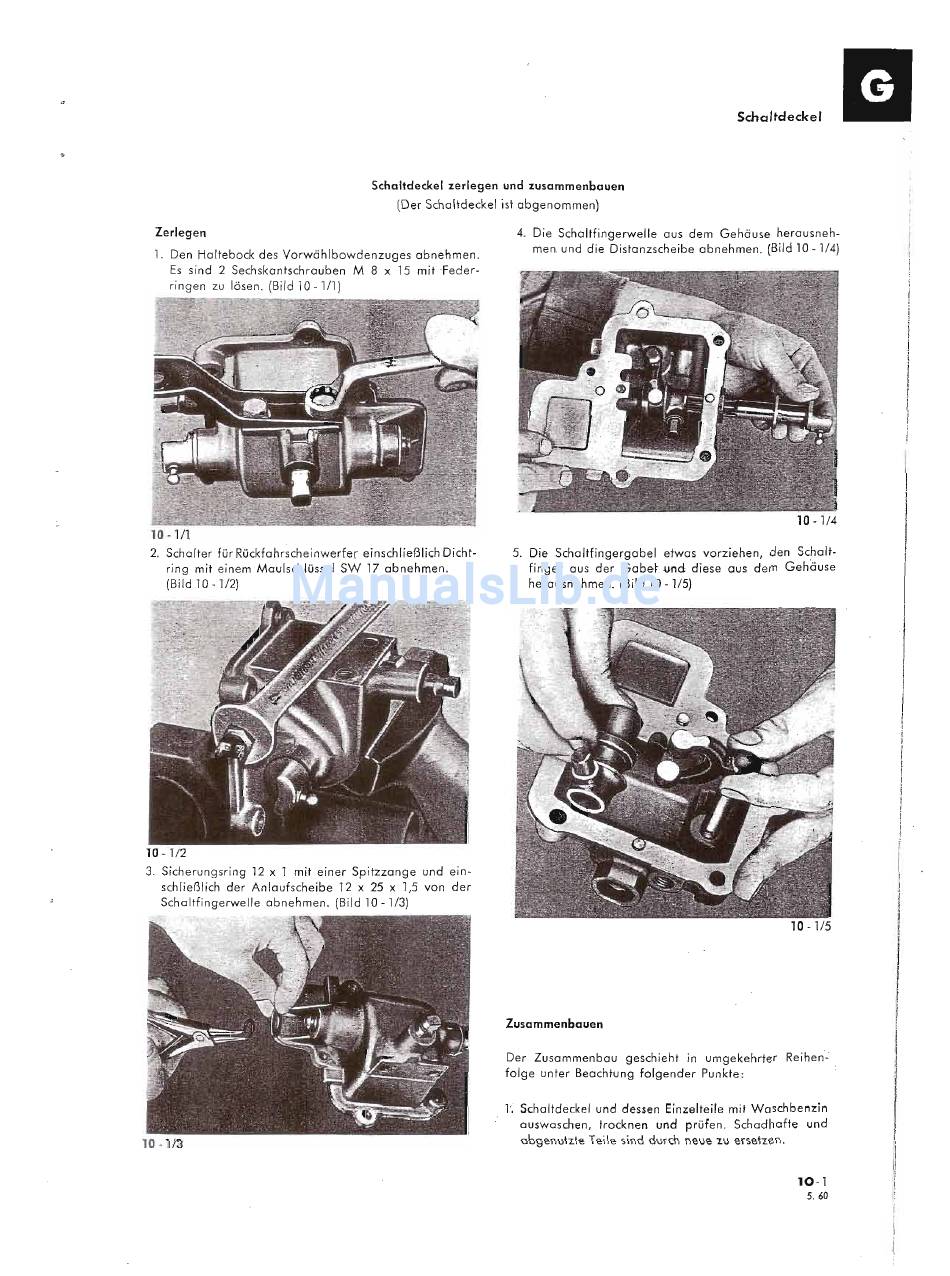

Lloyd ARABELLA Werkstatt-Handbuch Seite 106

Schaltdeckel
Schaltdeckel zerlegen und zusammenbauen
(Der Schalldeckel ist abgenommen)
Zerlegen
1. Den Halteback des Vorwählbowdenzuges abnehmen.
Es sind 2 Sechskantschrauben
M 8
x 15 mit 'Feder-
ringen zu lösen. (Bild10-1/1)
10 -
111
2. Schalter für Rückfahrscheinwerfer einschließlich Dicht-
ring mit einem Maulschlüssel SW 17 abnehmen.
(Bild 10 -1/2)
10 - 1/2
3. Sicherungsring 12 x 1 mit einer Spitzzange und ein-
schließlich der Anlaufscheibe 12 x 25 x 1,5 von der
Schaltfingerwelle abnehmen. (Bild 10 -1/3)
10 -
1/3
4. Die Schaltfingerwelle aus dem Gehäuse herausneh-
men und die Distanzscheibe abnehmen. (Bild 10 - 1/4)
10 - 1/4
5. Die Schaltfingergabel etwas vorziehen, den Schalt-
finger aus der Gabet und diese aus dem Gehause
herausnehmen. (Bild 10- 1/5)
10 -
1/5
Zusammenbauen
Der Zusammenbau geschieht in umgekehrter Reihen:
folge unter Beachtung folgender Punkte:
1~ Schaltdeckel und dessen Einzelteile mit Waschbenzin
auswaschen, trocknen und prüfen. Schadhafte und
abgenutzte
Teile sind durch neue zu
ersetzen.
10-1
5.60
