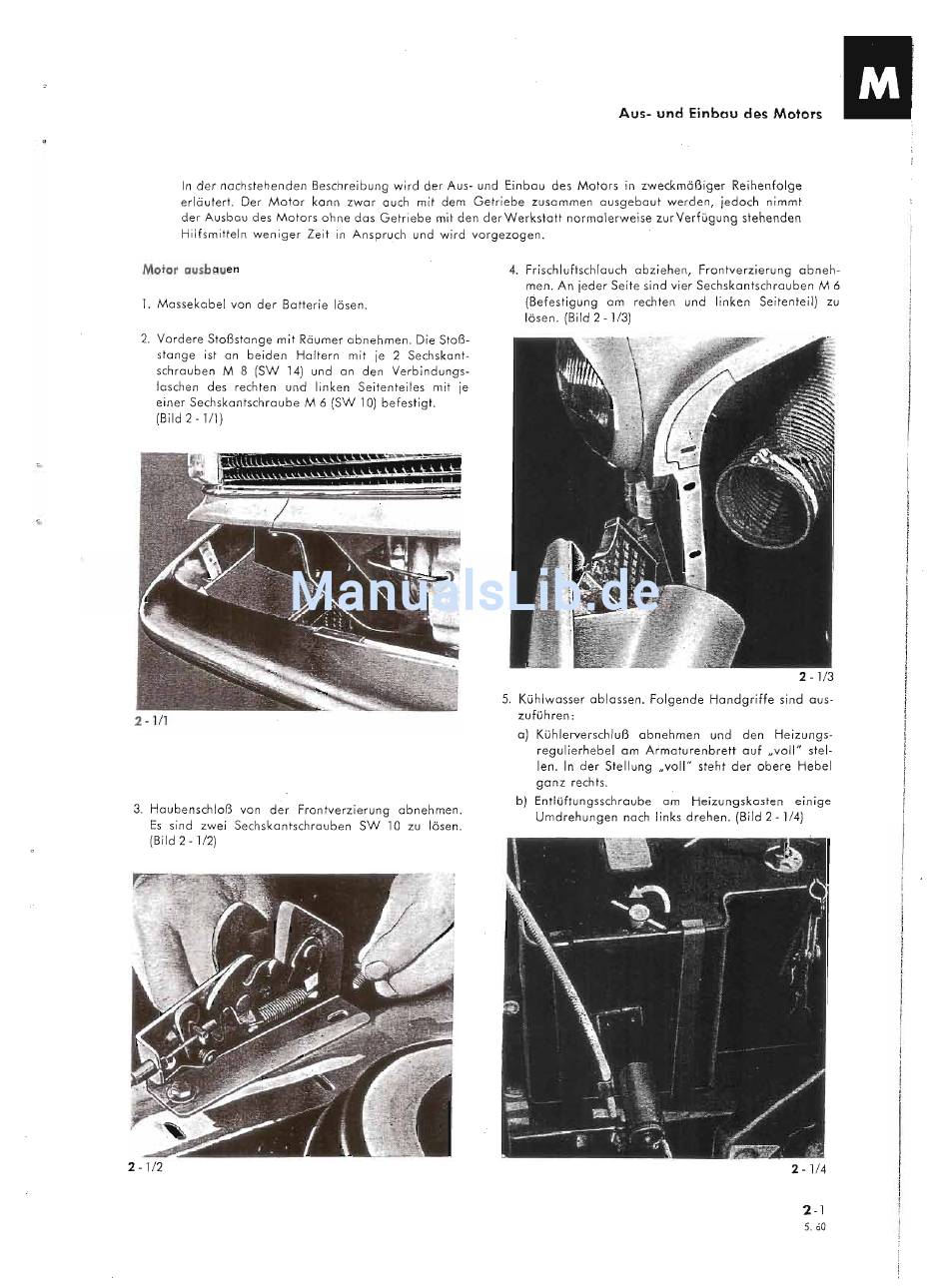

Aus- und Einbau des Motors
In der nachstehenden Beschreibung wird der Aus- und Einbau des Motors in zweckmößiger Reihenfolge
erläutert. Der Motor kann zwar auch mit dem Getriebe zusammen ausgebaut werden, jedoch nimmt
der Ausbau des Motors ohne das Getriebe mit den der Werkstatt normalerweise zurYerfügung stehenden
Hilfsmitteln weniger Zeit in Anspruch und wird vorgezogen.
Motor ausbauen
1. Massekabel von der Batterie lösen.
2. Vordere Stoßstange mit Röumer abnehmen. Die Stoß-
stange ist an beiden Haltern mit je 2 Sechskant-
schrauben M
8
(SW 14) und an den Verbindungs-
laschen des rechten und linken Seitenteiles mit je
einer Sechskantschraube M
6
(SW 10) befestigt.
(Bild2-1/1)
2 -
1/1
3. Haubenschloß von der Frontverzierung abnehmen.
Es sind zwei Sechskantschrauben SW 10 zu lösen.
(Bild 2 - 1/2)
2 -112
4. Frischluftschlauch abziehen, Frontverzierung abneh-
men. An jeder Seite sind vier Sechskantschrauben M 6
(Befestigung am rechten und linken Seitenteil) zu
lösen. (Bild 2 - 1/3)
2 -
1/3
5. Kühlwasser ablassen. Folgende Handgriffe sind aus-
zuführen:
0) Kühlerverschluß
abnehmen und den Heizungs-
regulierhebel am Armaturenbrett auf "voll" stei-
len. In der Stellung
.voll"
steht der obere Hebel
ganz rechts.
b) Entlüftungsschraube am Heizungskasten einige
Umdrehungen nach links drehen. (Bild 2 - 1/4)
2 -
1/4
2-1
5.60
