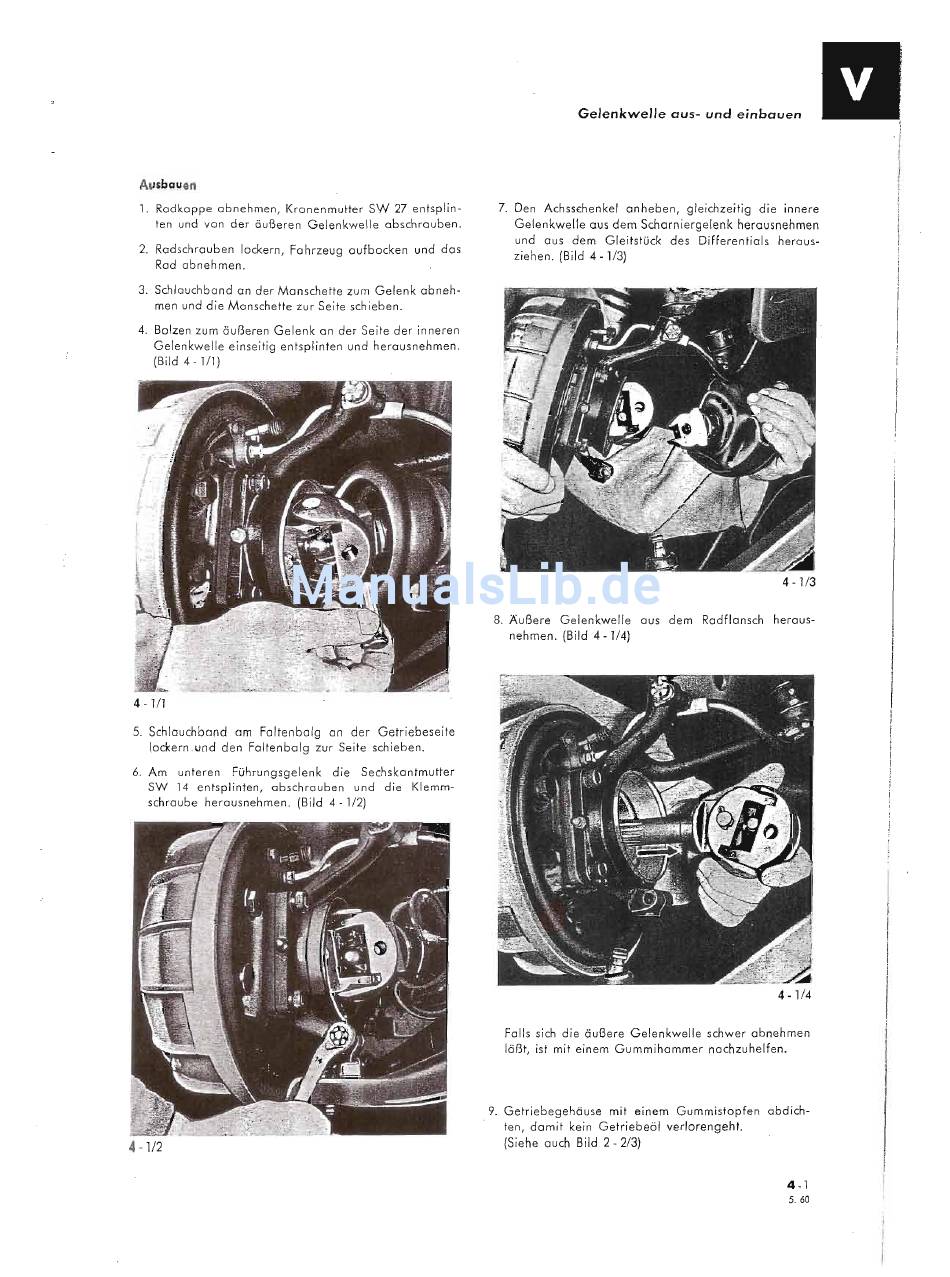

Ausbauen
1.
Radkappe abnehmen, Kronenmutter SW
27
entsplin-
ten und von der äußeren Gelenkwelle abschrauben.
2. Radschrauben lockern, Fahrzeug aufbocken und das
Rad abnehmen.
3. Schlauchband an der Manschette zum Gelenk abneh-
men und die Manschette zur Seite schieben.
4. Bolzen zum äußeren Gelenk an der Seite der inneren
Gelenkwelle einseitig entsplinten und herausnehmen.
(Bild 4
-1/1)
4 -
111
5. Schlauchband am Faltenbalg an der Getriebeseite
lockern .und den Faltenbalg zur Seite schieben.
6. Am unteren Führungsgelenk die Sechskantmutter
SW 14 entsplinten, abschrauben und die Klemm-
schraube herausnehmen. (Bild 4 -
1/2)
4 - 1/2
Gelenkwelle aus- und einbauen
7. Den Achsschenkel anheben, gleichzeitig die innere
Gelenkwelle aus dem Scharniergelenk herausnehmen
und aus dem Gleitstück des Differentials heraus-
ziehen. (Bild 4 -
1/3)
8. Äußere Gelenkwelle aus dem Radflansch heraus-
nehmen. (Bild 4 -
1/4)
Falls sich die äußere Gelenkwelle schwer abnehmen
läßt, ist mit einem Gummihammer nachzuhelfen.
9. Getriebegehäuse mit einem Gummistopfen abdich-
ten, damit kein Getriebeäl verlorengeht.
(Siehe auch Bild 2 -
2/3)
11
\
~ 1
i
I
!
I
I
!
4-1
5.60
