Lloyd ARABELLA Werkstatt-Handbuch Seite 250

a

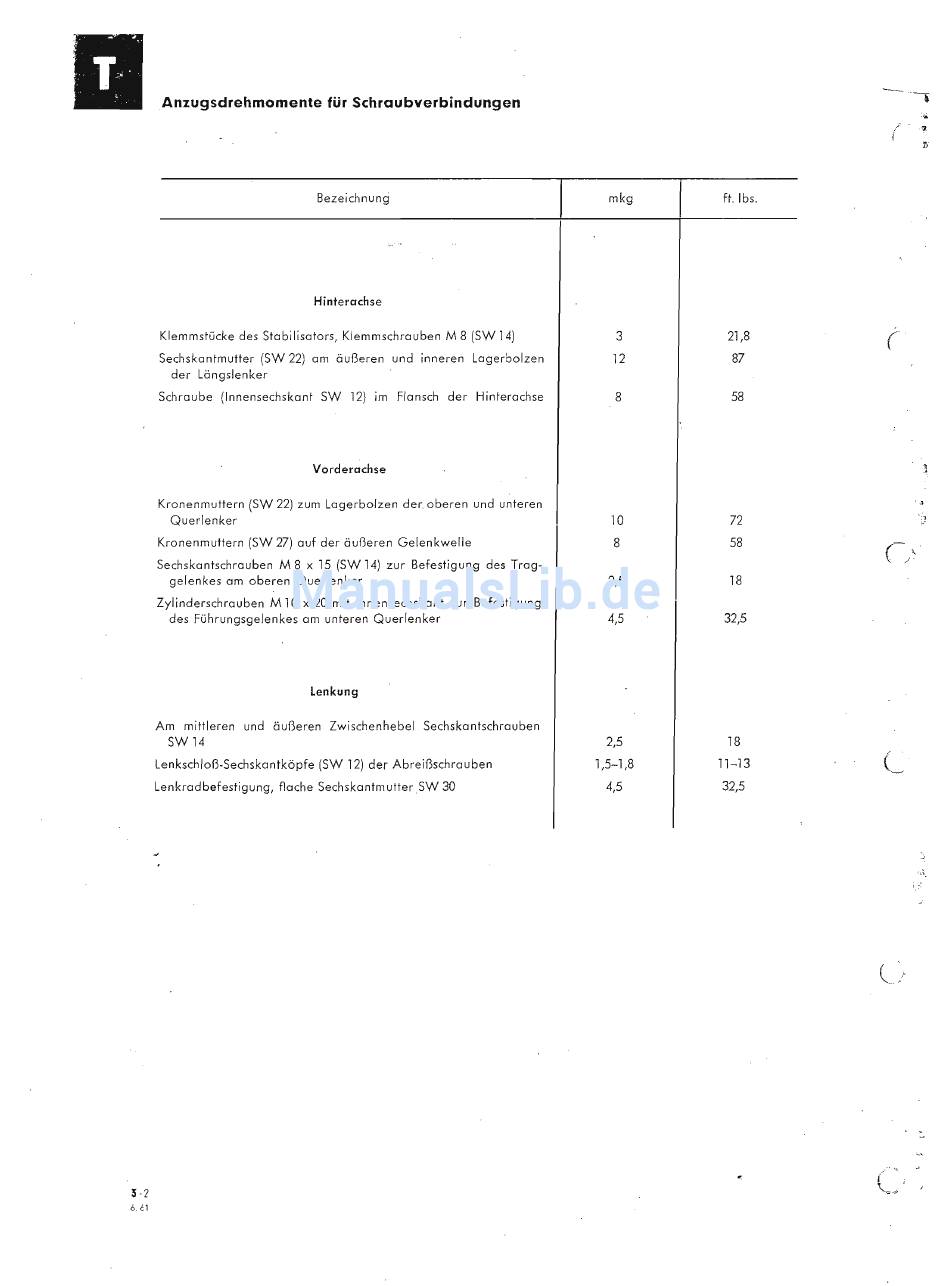

Anzugsdrehmomente für Schraubverbindungen
Bezeichnung ft. Ibs. mkg
Hinterachse
Klemmstücke des Stabilisatars, Klemmschrauben M 8 (SW
14)
Sechskantmutter (SW
22)
am äußeren und inneren Lagerbolzen
der Längslenker
Schraube (Innensechskant SW 12) im Flansch der Hinterachse
Vorderachse
Kronenmuttern (SW 22) zum Lagerbolzen der. oberen und unteren
Querlenker
Kronenmuttern (SW
27)
auf der äußeren Gelenkwelle
Sechskantschrauben M 8 x 15 (SW 14) zur Befestigung des Trag-
gelenkes am oberen Querlenker
Zylinderschrauben
M 10
x
20
mit Innensechskant zur Befestigung
des Führungsgelenkes am unteren Querlenker
Lenkung
Am mittleren und äußeren Zwischenhebel Sechskantschrauben
SW14
Lenkschloß-Sechskantköpfe (SW
12)
der Abreißschrauben
Lenkradbefestigung, flache Sechskantmutter SW
30
3-2
6.61
3
12
21,8
87
58
l
'q
10 72
'j
8 58
(-
•...
,
/
2,5 18
4,5 32,5
2,5
1,5-1,8
4,5
8
18
11-13
32,5
