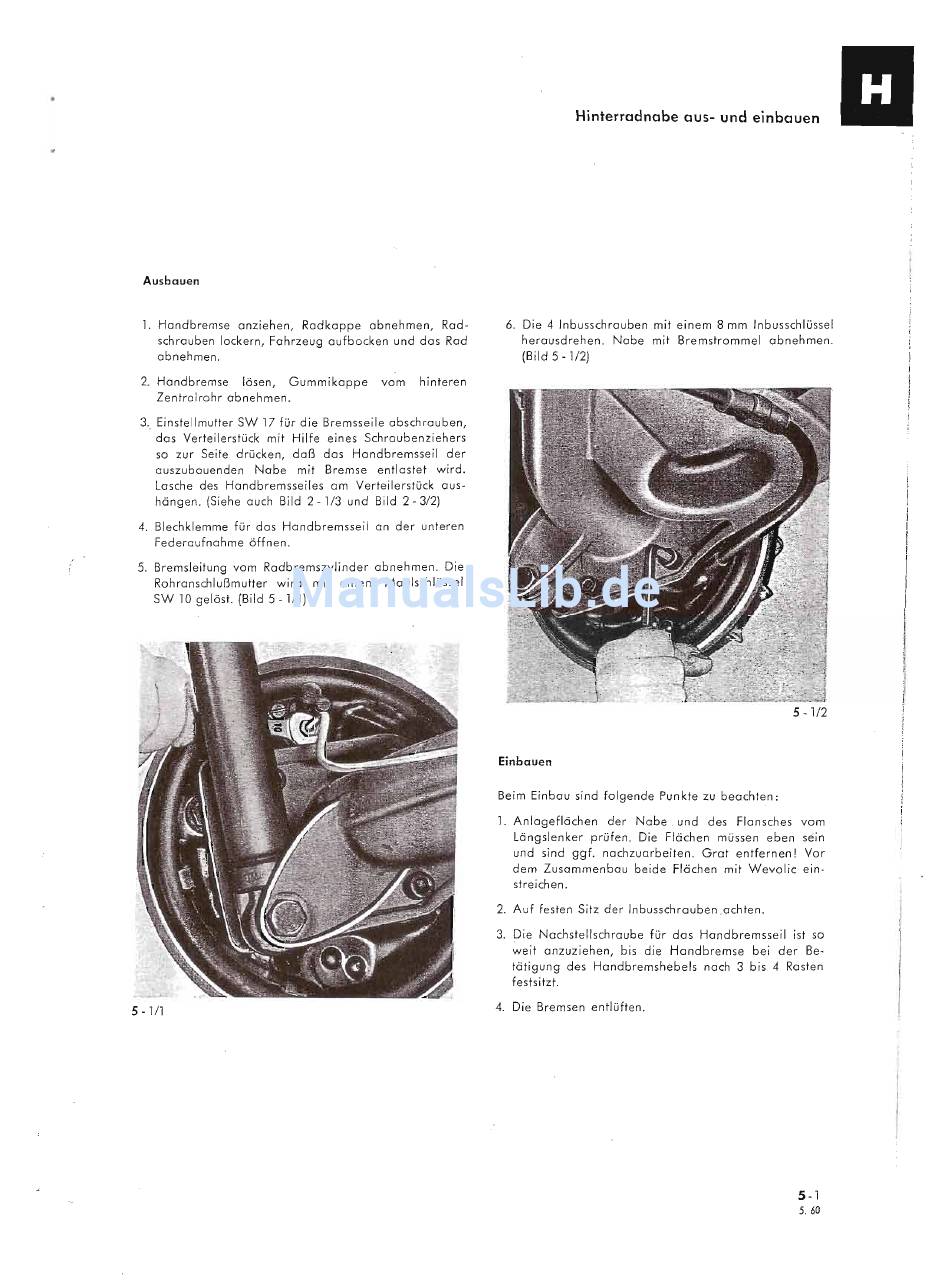

Lloyd ARABELLA Werkstatt-Handbuch Seite 168

Ausbauen
1. Handbremse anziehen, Radkappe abnehmen, Rad-
schrauben lackern, Fahrzeug aufbocken und das Rad
abnehmen.
2. Handbremse lösen, Gummikappe vam hinteren
Zentralrohr abnehmen.
3 -. Einstellmutter SW 17 für die Bremsseile abschrauben,
das Verteilerstück mit Hilfe eines Schraubenziehers
sa zur Seite drücken, daß das Handbremsseil der
auszubauenden Nabe mit Bremse entlastet wird.
Lasche des Handbremsseiles am Verteilerstück aus-
hängen. (Siehe auch Bild 2 - 1/3 und Bild 2 - 3/2)
4. Blechklemme für das Handbremsseil an der unteren
Federaufnahme öffnen.
5. Bremsleitung vom Rodbremszylinder abnehmen. Die
Rohranschlußmutter wird mit einem Maulschlüssel
SW 10 gelöst. (Bild 5 - 1/1)
5 -
1/1
Hinterradnabe aus- und einbauen
6. Die 4 Inbusschrauben mit einem 8 mm Inbusschlüssel
herausdrehen. Nabe mit Bremstrommel abnehmen.
(Bild 5 - 1/2)
5 - 1/2
Einbauen
Beim Einbau sind folgende Punkte zu beachten:
1. Anlageflächen der Nabe und des Flansches vom
Längslenker prüfen. Die Flächen müssen eben sein
und sind ggf. nachzuarbeiten. Grat entfernen! Vor
dem Zusammenbau beide Flächen mit Wevolic ein-
streichen.
2. Auf festen Sitz der Inbusschrauben achten.
3. Die Nachstellschraube für das Handbremsseil ist so
weit anzuziehen, bis die Handbremse bei der Be-
tätigung des Handbremshebels nach 3 bis 4 Rasten
festsitzt.
4. Die Bremsen entlüften.
I
I
I
!
I
I
I
5-1
5.60
