Lloyd ARABELLA Werkstatt-Handbuch Seite 131

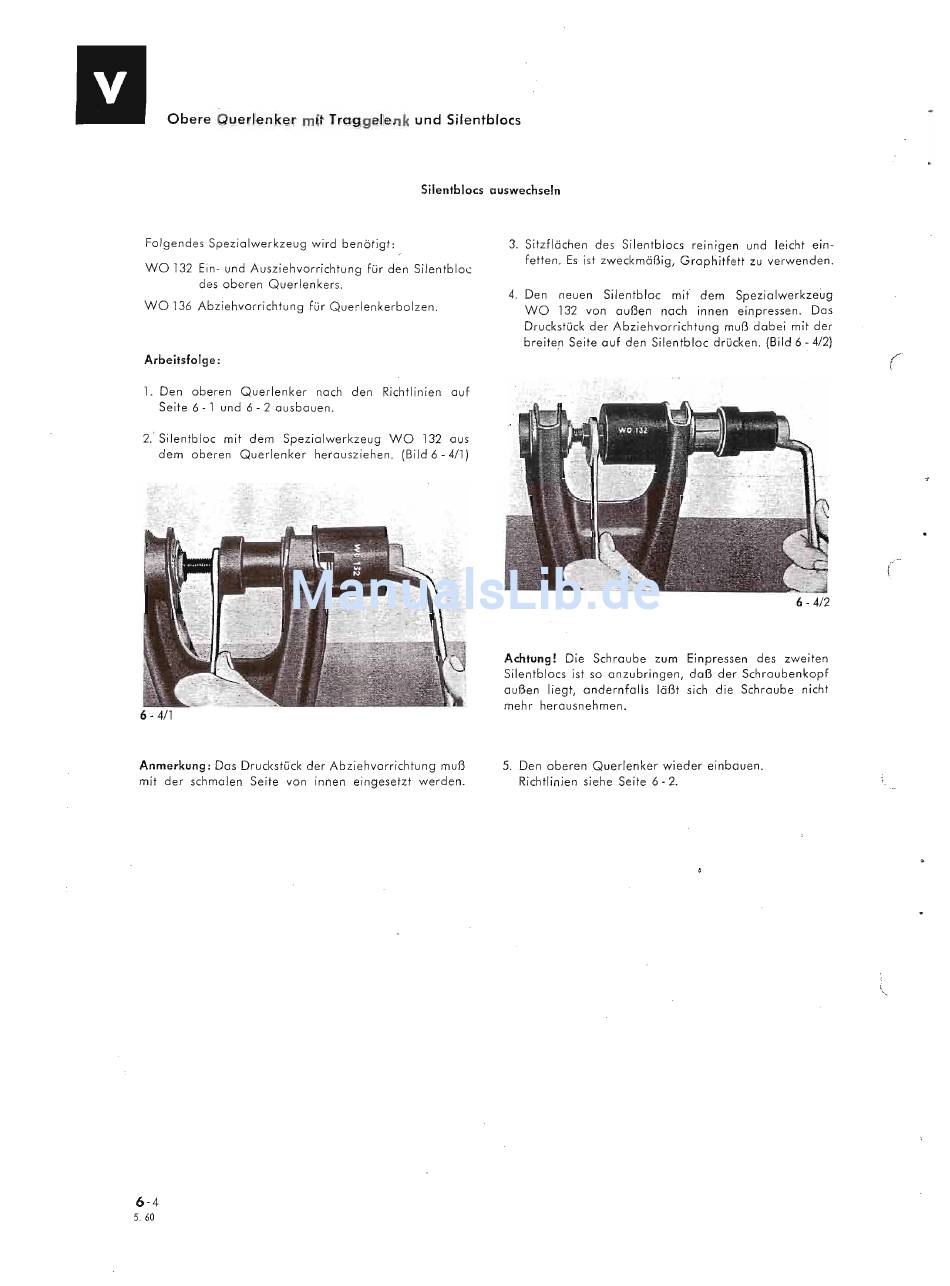

Obere Querlenker mit Traggelenk und Silentblocs
Silentblocs auswechseln
Folgendes Spezialwerkzeug wird benötigt:
WO 132 Ein- und Ausziehvorrichtung für den Silentbloc
des oberen Querlenkers.
WO 136 Abziehvorrichtung für Querlenkerbolzen.
Arbeitsfolge :
1. Den oberen Querlenker nach den Richtlinien auf
Seite 6 - 1 und 6 - 2 ausbauen.
2.' Silentbloc mit dem Spezialwerkzeug WO 132 aus
dem oberen Querlenker herausziehen. (Bild 6 - 4/1)
6-
4/1
Anmerkung:
Das Druckstück der Abziehvorrichtung muß
mit der schmalen Seite von innen eingesetzt werden.
6-4
5.60
3. Sitzflächen des Silentblocs reinigen und leicht ein-
fetten. Es ist zweckmäßig, Graphitfett zu verwenden.
4. Den neuen Silentbloc mit dem Spezialwerkzeug
WO 132 von außen nach innen einpressen. Das
Druckstück der Abziehvorrichtung muß dabei mit der
breiten Seite auf den Silentbloc drücken. (Bild 6 - 4/2)
/"
f
(
6 - 4/2
Achtung!
Die Schraube zum Einpressen des zweiten
Silentblocs ist so anzubringen, daß der Schraubenkopf
außen liegt, andernfalls läßt sich die Schraube nicht
mehr herausnehmen.
5. Den oberen Querlenker wieder einbauen.
Richtlinien siehe Seite 6 - 2.
\,.
