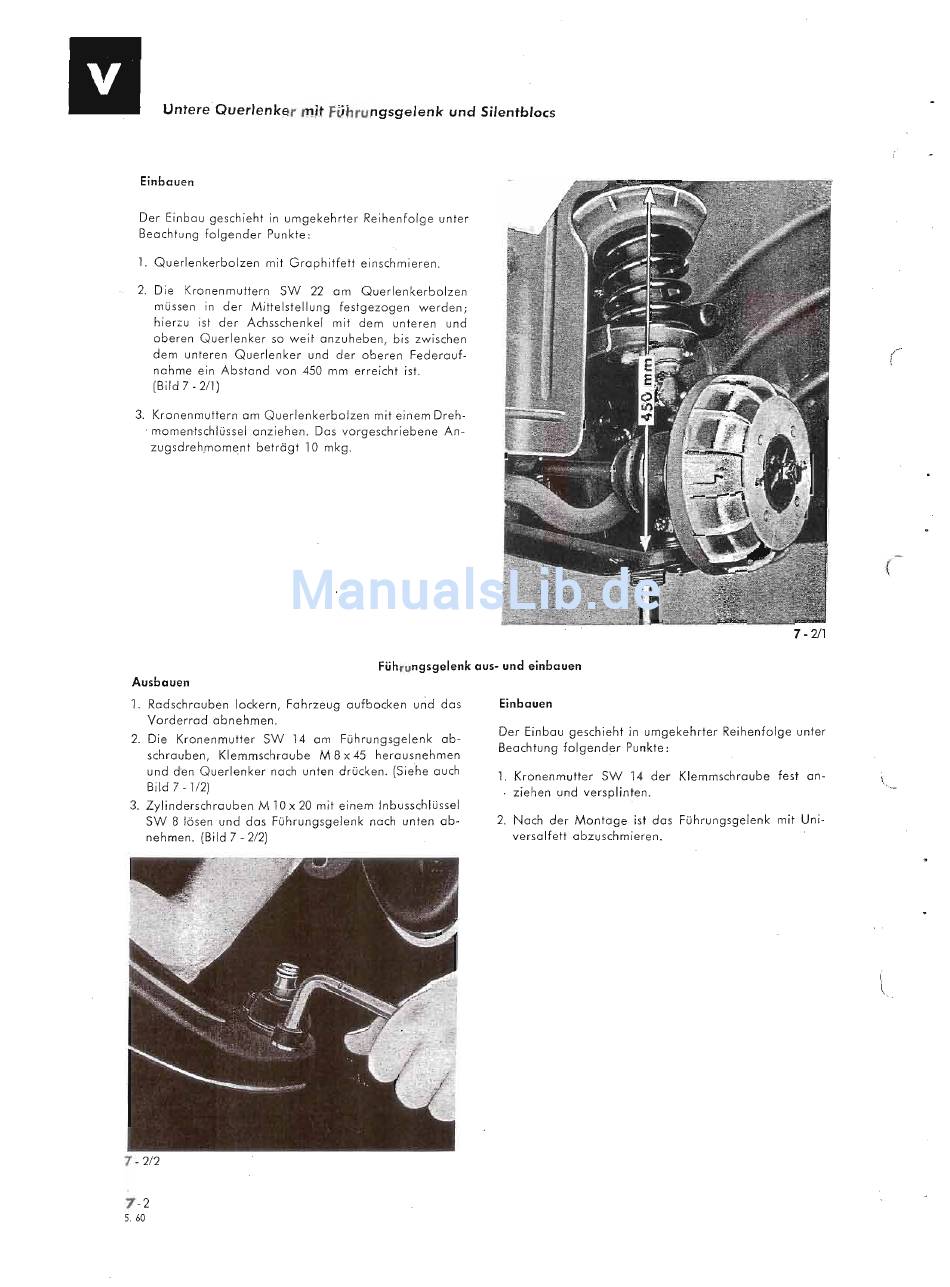

Lloyd ARABELLA Werkstatt-Handbuch Seite 133

Untere Querlenker mit Führungsgelenk und Silentblocs
Einbauen
Der Einbau geschieht in umgekehrter Reihenfolge unter
Beachtung folgender Punkte:
1. Querlenkerbolzen mit Graphitfett einschmieren.
2. Die Kranenmuttern SW 22 am Querlenkerbolzen
müssen in der MittelsteIlung festgezogen werden;
hierzu ist der Achsschenkel mit dem unteren und
oberen Querlenker so weit anzuheben, bis zwischen
dem unteren Querlenker und der oberen Federauf-
nahme ein Abstand von 450 mm erreicht ist.
(Bild 7 - 2/1)
3. Kronenmuttern am Querlenkerbolzen mit einem Dreh-
, momentschlüssel anziehen, Das vorgeschriebene An-
zugsdrehmoment beträgt 10 mkg.
(
Führungsgelenk aus- und einbauen
7 -
2/1
Ausbauen
1. Radschrauben lockern, Fahrzeug aufbocken und das
Vorderrad abnehmen.
2. Die Kronenmutter SW 14 am Führungsgelenk ab-
schrauben, Klemmschraube M 8 x 45 herausnehmen
und den Querlenker nach unten drücken. (Siehe auch
Bild 7 - 1/2)
3. Zylinderschrauben M 10 x 20 mit einem Inbusschlüssel
SW 8 lösen und das Führungsgelenk nach unten ab-
nehmen. (Bild 7 - 2/2)
7-212
7-2
5.60
Einbauen
Der Einbau geschieht in umgekehrter Reihenfolge unter
Beachtung folgender Punkte:
1. Kronenmutter SW 14 der Klemmschraube fest an-
ziehen und versplinten.
2. Nach der Montage ist das Führungsgelenk mit Uni-
versalfett abzuschmieren.
