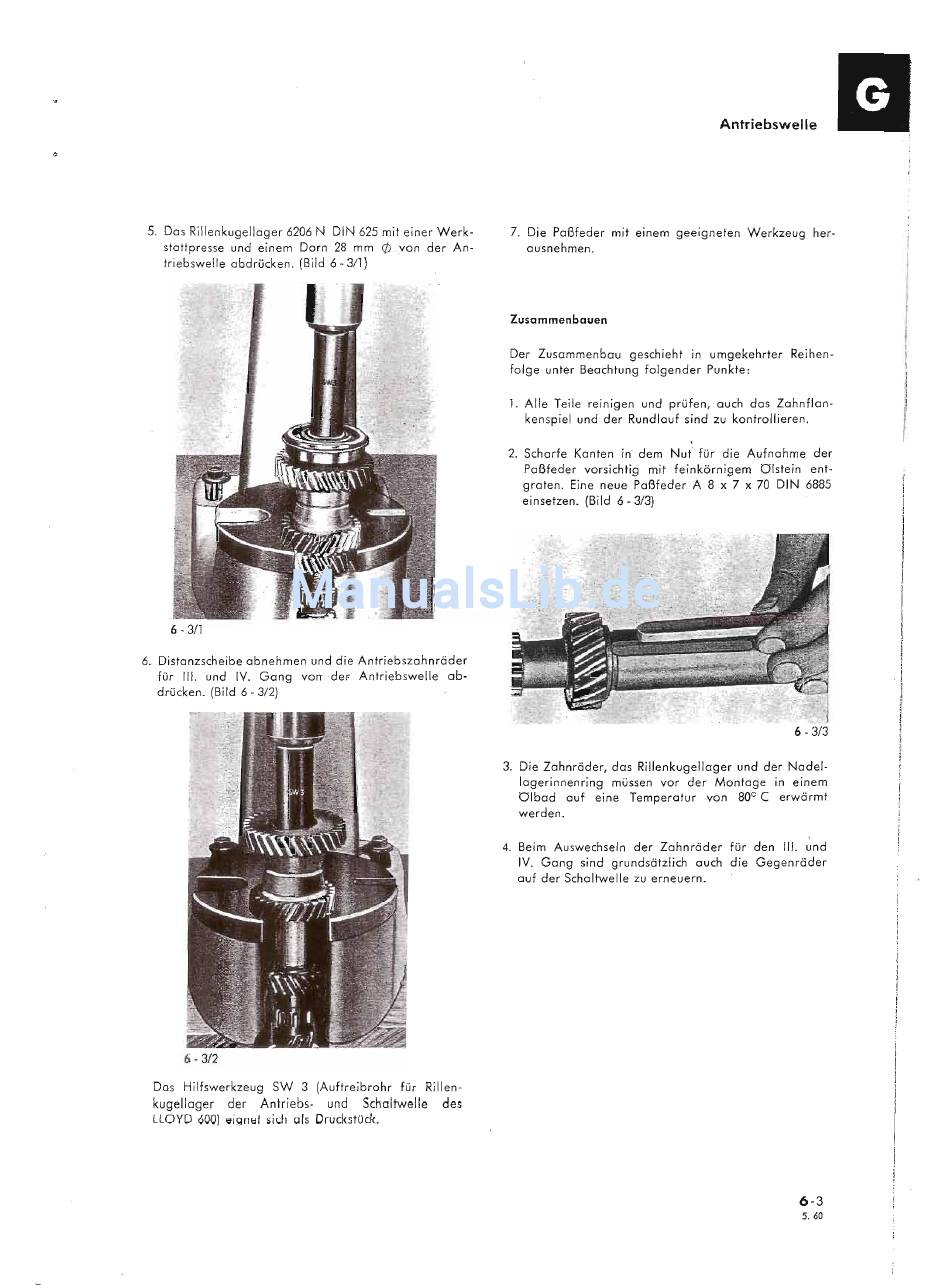

Lloyd ARABELLA Werkstatt-Handbuch Seite 83

5. Das Rillenkugellager 6206 N DIN 625 mit einer Werk-
stattpresse und einem Dorn
28
mm
r:b
von der An-
triebswelle abdrücken. (Bild 6 - 3/1)
6 - 3/1
6.
Distanzscheibe abnehmen und die Antriebszahnräder
für
111.
und IV. Gang vorr
ider
Antriebswelle ab-
drücken. (Bild
6 - 3/2)
6 - 3/2
Das Hilfswerkzeug SW
3
(Auftreibrohr für Rillen-
kugellager der Antriebs- und Schaltwelle des
llOYD 600)
eignet sich
cls
DruckstOck.
Antriebswelle
7.
Die Paßfeder mit einem geeigneten Werkzeug her-
ausnehmen.
Zusammenbauen
Der Zusammenbau geschieht in umgekehrter Reihen-
folge unter Beachtung folgender Punkte:
1. Alle Teile reinigen und prüfen, auch das Zahnflan-
kenspiel und der Rundlauf sind zu kontrollieren.
2.
Scharfe Kanten in dem Nut für die Aufnahme der
Paßfeder vorsichtig mit feinkörnigem Olstein ent-
graten. Eine neue Paßfeder A
8 x 7 x 70
DIN
6885
einsetzen. (Bild
6 -
3/3)
6 - 3/3
3.
Die Zahnräder, das Rillenkugellager und der Nadel-
lagerinnenring müssen vor der Montage in einem
Olbad auf eine Temperatur von 80
e
Cerwärmt
werden.
4.
Beim Auswechseln der Zahnräder für den
111.
und
IV. Gang sind grundsätzlich auch die Gegenräder
auf der Schaltwelle zu erneuern.
