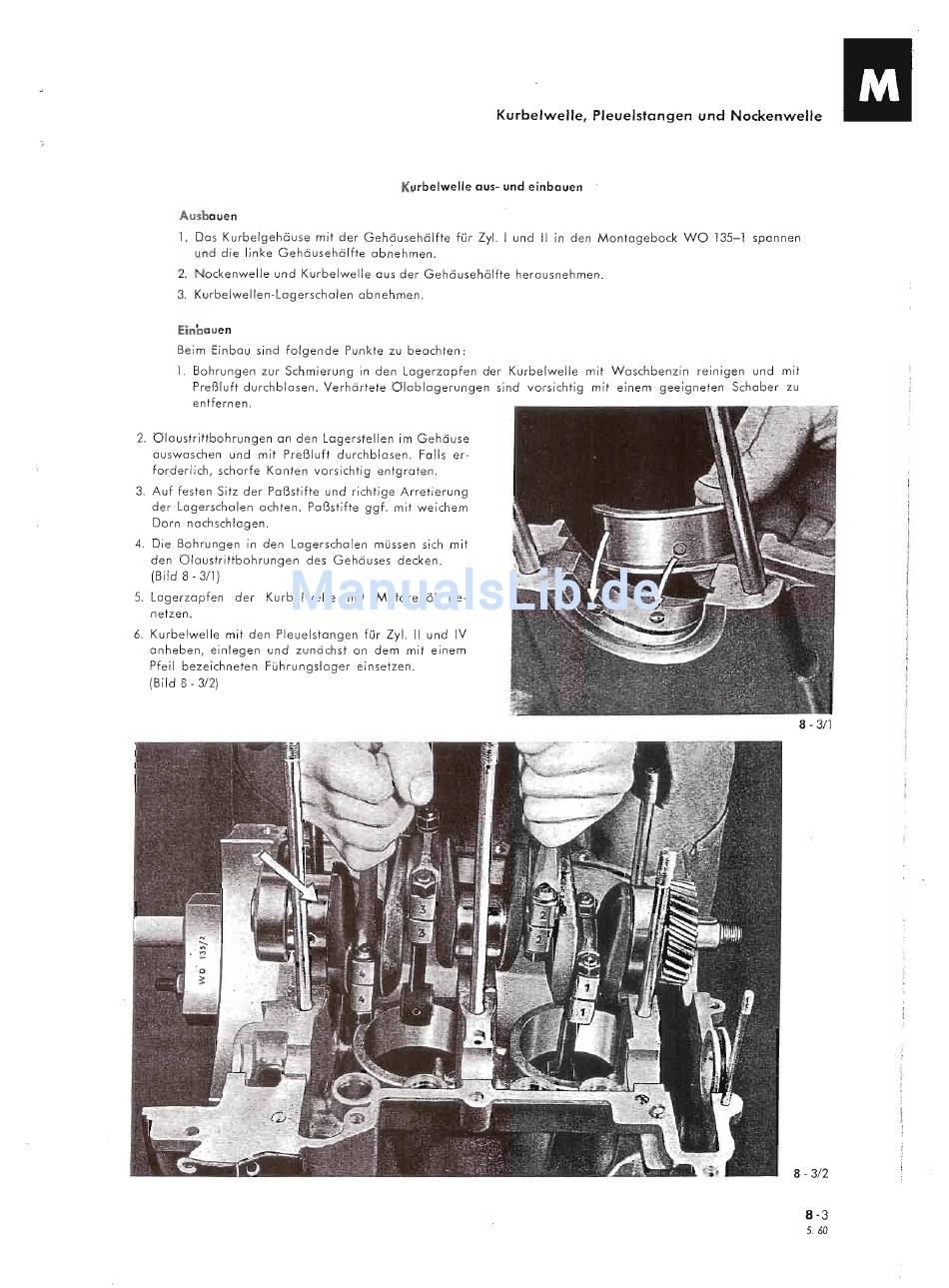

Kurbelwelle, Pleuelstangen und Nockenwelle
Kurbelwelle aus- und einbauen
Ausbauen
1. Das Kurbelgehäuse mit der Gehäusehälfte für Zyl. I und
II
in den Montagebock WO 135-1 spannen
und die linke Gehäusehälfte ab~ehmen.
2. Nockenwelle und Kurbelwelle aus der Gehäusehälfte herausnehmen.
3. Kurbelwellen-Lagerschalen abnehmen.
Einbauen
Beim Einbau sind folgende Punkte zu beachten;
1. Bohrungen zur Schmierung in den Lagerzapfen der Kurbelwelle mit Waschbenzin reinigen und mit
Preßluft durchblasen. Verhärtete Olablagerungen sind vorsichtig mit einem geeigneten Schaber zu
entfernen.
2. Olaustrittbohrungen an den Lagerstellen im Gehäuse
auswaschen und mit Preßluft durchblasen. Falls er-
forderlich, scharfe Kanten vorsichtig entgraten.
3. Auf festen Sitz der Paßstifte und richtige Arretierung
der Lagerschalen achten. Paßstifte ggf. mit weichem
Dorn nachschlagen.
4. Die Bohrungen in den Lagerschalen müssen sich mit
den Olaustrittbohrungen des Gehäuses decken.
(Bild 8-3/1)
5. Lagerzapfen der Kurbelwelle mit Motorenöl be-
netzen.
6. Kurbelwelle mit den Pleuelstangen für Zyl.
II
und IV
anheben, einlegen und zunächst an dem mit emern
Pfeil bezeichneten Führungslager einsetzen.
(Bild 8 - 312)
8 - 3/1
8 - 3/2
11
8-3
5.60
