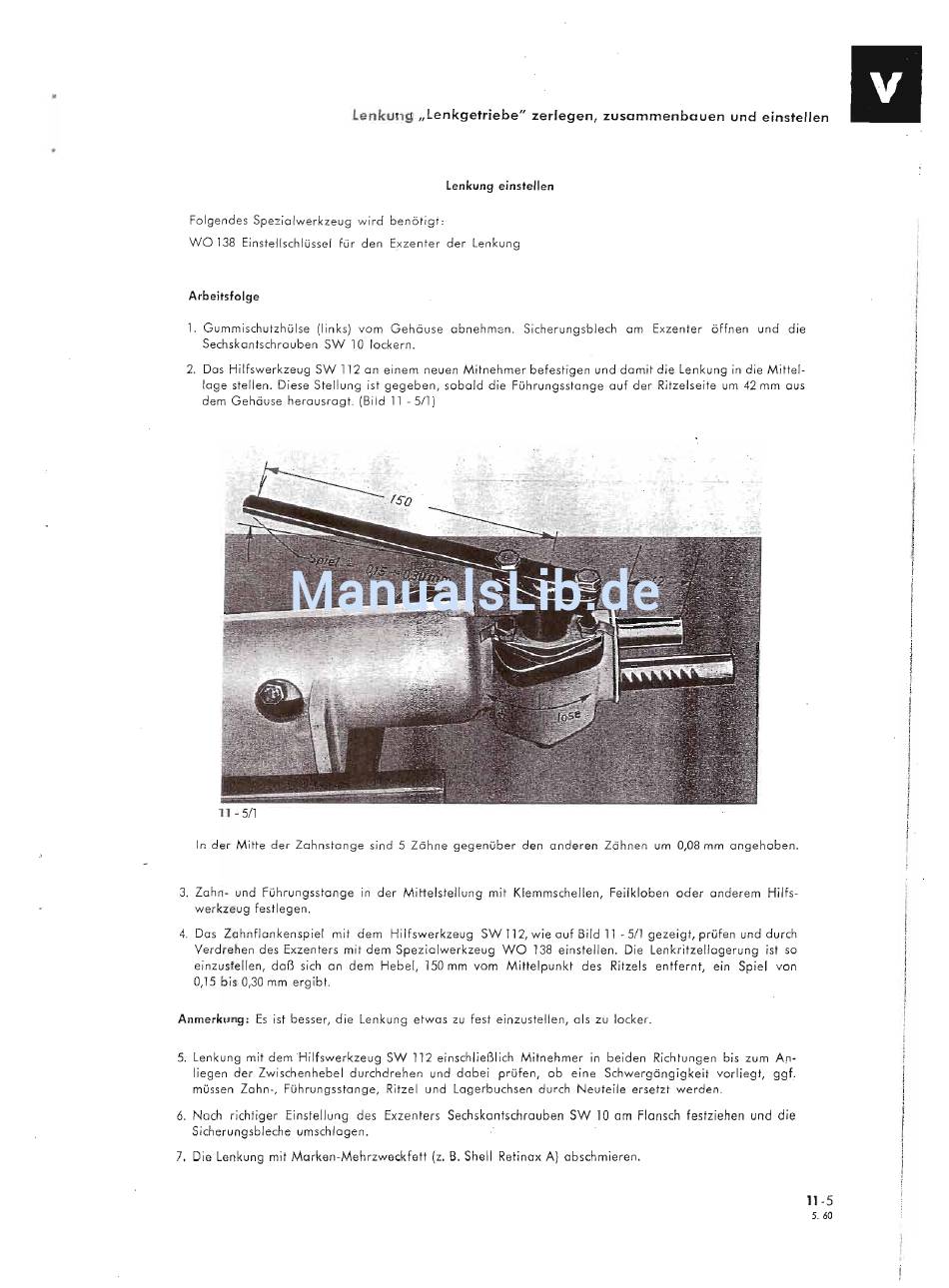

Lenkung "Lenkgetriebe" zerlegen, zusammenbauen und einstellen
Lenkung einstellen
Folgendes Speziclwerkzeuq wird benötigt:
WO 138 Einstellschlüssel für den Exzenter der Lenkung
Arbeitsfolge
1. Gummischutzhülse (links) vom Gehäuse abnehmen. Sicherungsblech am Exzenter öffnen und die
Sechskantschrauben SW 10 lockern.
2. Das Hilfswerkzeug SW 112 an einem neuen Mitnehmer befestigen und damit die Lenkung in die Mittel-
lage stellen. Diese Stellung ist gegeben, sobald die Führungsstange auf der Ritzelseite um 42 mm aus
dem Gehäuse herausragt. (Bild 11 - 5/1)
In der Mitte der Zahnstange sind 5 Zähne gegenüber den anderen Zähnen um 0,08 mm angehoben.
3. Zahn- und Führungsstange in der Mittelsteilung mit Klemmschellen, Feilkloben oder anderem Hilfs-
werkzeug festlegen.
4. Das Zahnflankenspiel mit dem Hilfswerkzeug SW 112, wie auf Bild 11 - 5/1 gezeigt, prüfen und durch
Verdrehen des Exzenters mit dem Spezialwerkzeug WO 138 einstellen. Die Lenkritzellagerung ist so
einzustellen, daß sich an dem Hebel, 150 mm vom Mittelpunkt des Ritzels entfernt, ein Spiel von
0,15 bis 0,30 mm ergibt.
Anmerkung: Es ist besser, die Lenkung etwas zu fest einzustellen, als zu locker.
5. Lenkung mit dem Hilfswerkzeug SW 112 einschließlich Mitnehmer in bei den Richtungen bis zum An-
liegen der Zwischenhebel durchdrehen und dabei prüfen, ob eine Schwergängigkeit vorliegt, ggf.
müssen Zahn-, Führungsstange, Ritzel und Lagerbuchsen durch Neuteile ersetzt werden.
6. Nach richtiger Einstellung des Exzenters Sechskantschrauben SW 10 am Flansch festziehen und die
Sicherungsbleche umschlagen.
7. Die Lenkung mit Marken-Mehrzweckfett (z. B. Shell Retinax A) abschmieren.
