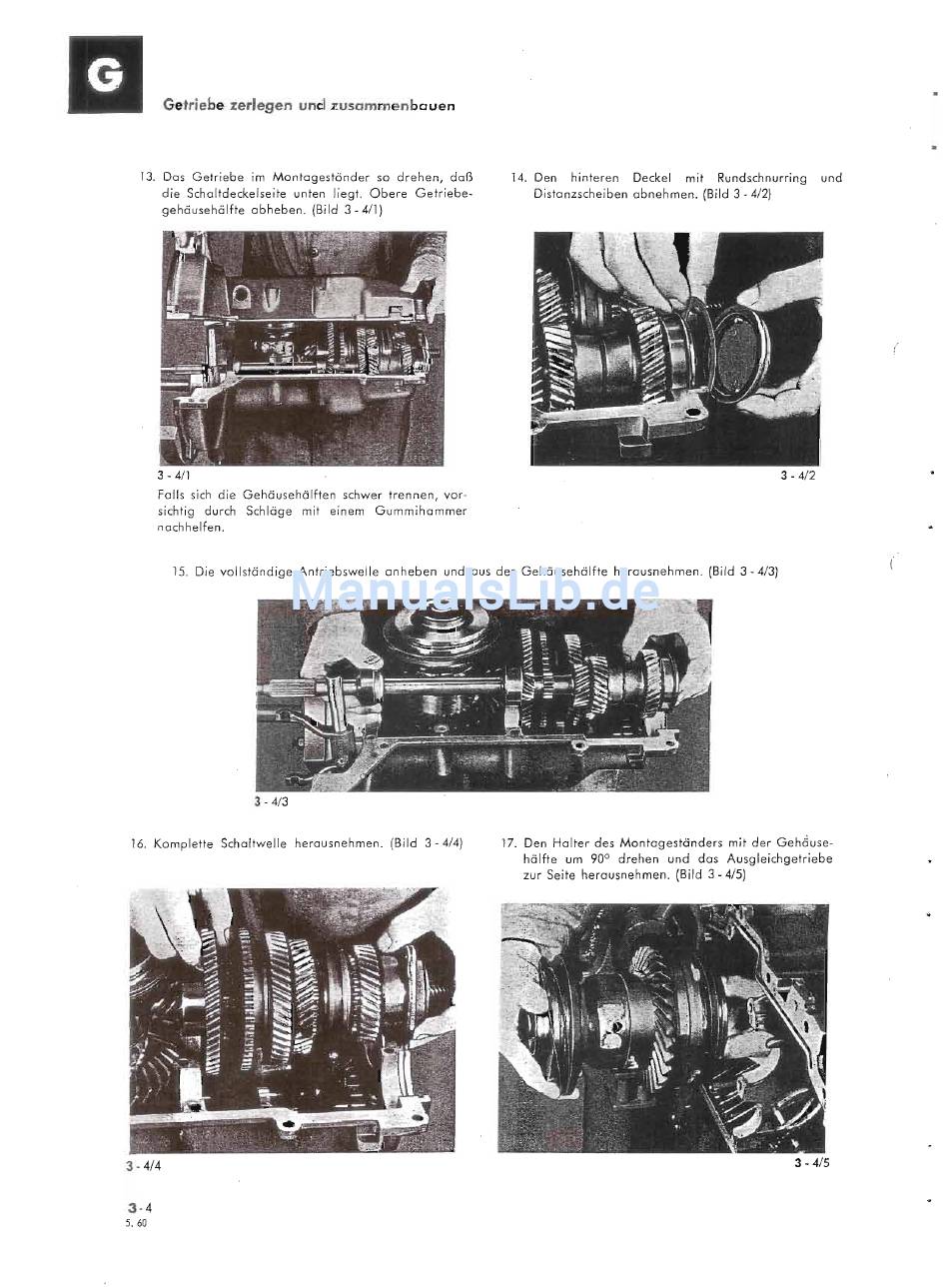

Lloyd ARABELLA Werkstatt-Handbuch Seite 68

Getriebe zerlegen und zusammenbauen
13. Das Getriebe im Montageständer so drehen, daß
die Schaltdeckelseite unten liegt. Obere Getriebe-
gehäusehälfte abheben. (Bild 3 - 4/1)
3 - 4/1
Falls sich die Gehäusehälften schwer trennen, vor-
sichtig durch Schläge mit einem Gummihammer
nachhelfen.
14. Den hinteren Deckel mit Runds.chnurring und
Distanzscheiben abnehmen. (Bild 3 - 4/2)
3 - 4/2
15. Die vollständige Antriebswelle anheben und aus der Gehäusehälfte herausnehmen. (Bild 3 - 4/3)
(
3 - 4/3
16. Komplette Schaltwelle herausnehmen. (Bild 3 - 4/4)
3 - 4/4
3-4
5.60
17. Den Halter des Montageständers mit der Gehöuse-
hälfte um 90° drehen und das Ausgleichgetriebe
zur Seite herausnehmen. (Bild 3 - 4/5)
3 - 4/5
