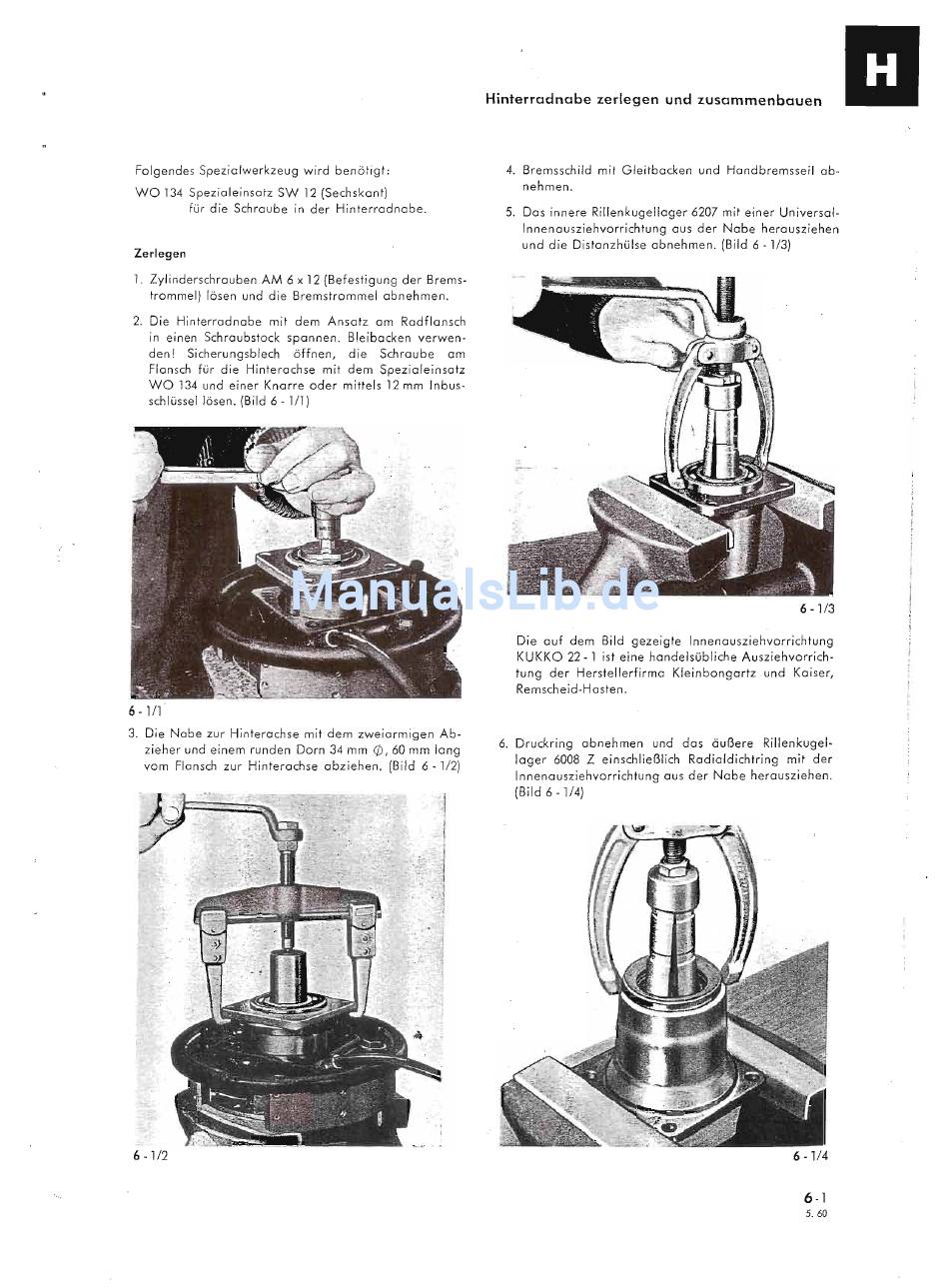

Lloyd ARABELLA Werkstatt-Handbuch Seite 169

Folgendes Spezialwerkzeug wird benötigt:
WO 134 Spezialeinsatz SW 12 (Sechskant)
für die Schraube in der Hinterradnobe.
Zerlegen
1. Zylinderschrauben AM 6 x 12 (Befestigung der Brems-
trommel) lösen und die Bremstrommel abnehmen.
2. Die Hinterradnabe mit dem Ansatz am Radflansch
in einen Schraubstock spannen. Bleibocken verwen-
den! Sicherungsblech öffnen, die Schraube am
Flansch für die Hinterachse mit dem Spezialeinsatz
WO 134 und einer Knarre oder mittels 12 mm Inbus-
schlüssel lösen. (Bild 6 - 1/1)
6 - 1/1
3. Die Nabe zur Hinterachse mit dem zweiarmigen Ab-
zieher und einem runden Dorn 34 mm
rj),
60 mm lang
vom Flansch zur Hinterachse abziehen. (Bild 6 - 1/2)
6 - 1/2
Hinterradnabe zerlegen und zusammenbauen
4. Bremsschild mit Gleitbacken und Handbremsseil ab-
nehmen.
5. Dos innere Rillenkugellager 6207 mit einer Universal-
Innenausziehvorrichtung aus der Nabe herausziehen
und die Distanzhülse abnehmen. (Bild 6 - 1/3)
6 -1/3
Die auf dem Bild gezeigte Innenausziehvorrichtung
KUKKO 22 - 1 ist eine handelsübliche Ausziehvorrich-
tung der Herstellerfirma Kleinbongartz und Kaiser,
Remscheid-Hasten.
6. Druckring abnehmen und dos äußere Rillenkugel-
lager 6008 Zeinschließlich Radioldichtring mit der
Innenausziehvorrichtung aus der Nabe herausziehen.
(Bild 6 - 1/4)
6 -
1/4
6-1
5.60
