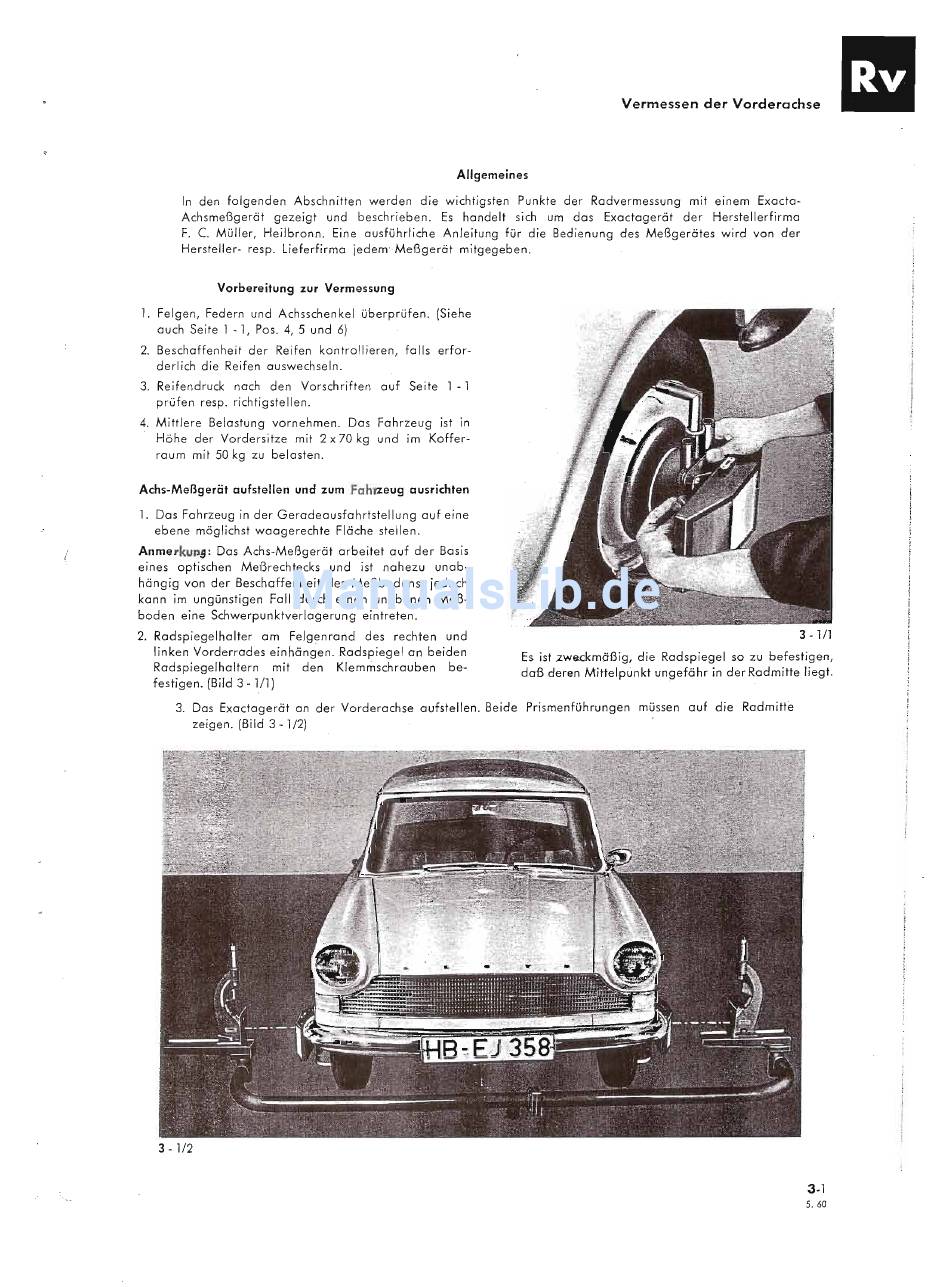

Vermessen der Vorderachse
Allgemeines
In den folgenden Abschnitten werden die wichtigsten Punkte der Rodvermessung mit einem Exacta-
Achsmeßgerät gezeigt und beschrieben. Es handelt sich um dos Exactagerät der Herstellerfirma
F. C. Müller, Heilbronn. Eine ausführliche Anleitung für die Bedienung des Meßgerätes wird von der
Hersteller- resp. Lieferfirma jedem-Meßgerät mitgegeben.
Vorbereitung zur Vermessung
1. Felgen, Federn und Achsschenkel überprüfen. (Siehe
auch Seite 1 - 1, Pos. 4, 5 und 6)
2. Beschaffenheit der Reifen kontrollieren, falls erfor-
derlich die Reifen auswechseln.
3. Reifendruck noch den Vorschriften auf Seite 1 - 1
prüfen resp. richtigstellen.
4. Mittlere Belastung vornehmen. Dos Fahrzeug ist in
Höhe der Vordersitze mit 2 x 70 kg und im Koffer-
raum mit 50 kg zu belasten.
Achs-Meßgerät aufstellen und zum Fahrzeug ausrichten
1. Dos Fahrzeug in der GeradeausfahrtsteIlung auf eine
ebene möglichst waagerechte Fläche stellen.
Anmerkung: Dos Achs-Meßgerät arbeitet auf der Basis
eines optischen Meßrechtecks und ist nahezu unab-
hängig von der Beschaffenheit des Meßbodens, jedoch
kann im ungünstigen Fall durch einen unebenen Meß-
boden eine Schwerpunktverlagerung eintreten.
2. Radspiegelhalter am Felgenrand des rechten und
linken Vorderrades einhängen. Rodspiegel an beiden
Radspiegelhaltern mit den Klemmschrauben be-
festigen. (Bild 3 - 1/1)
3. Dos Exactagerät an der Vorderachse aufstellen. Beide Prismenführungen müssen auf die Rodmitte
zeigen. (Bild 3 - 1/2)
3 -
1/1
Es ist
zwsckmdßiq,
die Radspiegel so zu befestigen,
daß deren Mittelpunkt ungefähr in der Radmitte liegt.
3 - 1/2
11
3-1
5.60
