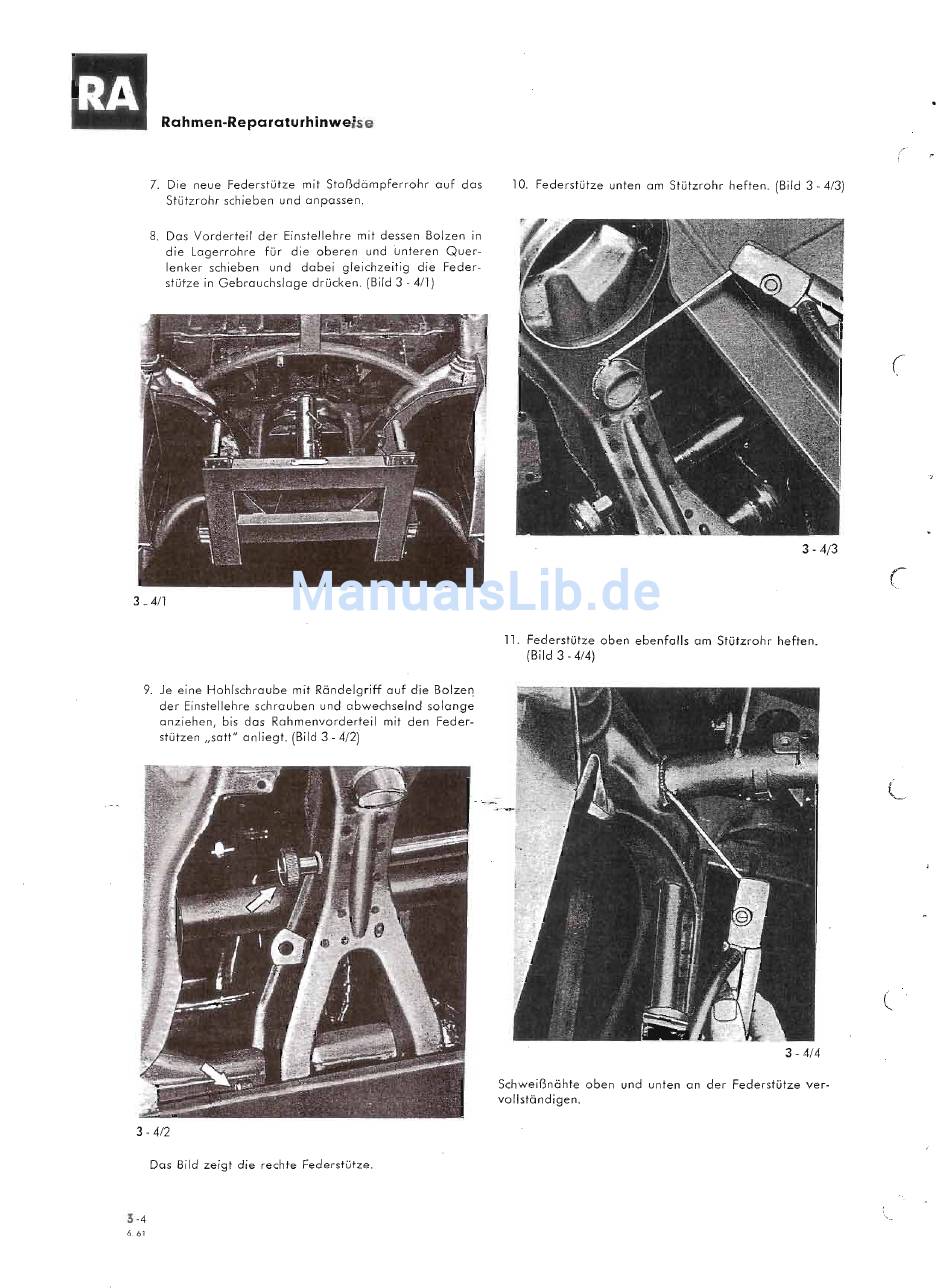

Lloyd ARABELLA Werkstatt-Handbuch Seite 215

Rahmen-Reparaturhinweise
7. Die neue Federstütze mit Stoßdämpferrohr auf das
Stützrohr schieben und anpassen.
8. Das Vorderteil der Einstellehre mit dessen Bolzen in
die Lagerrohre für die oberen und Unteren Quer-
lenker schieben und dabei gleichzeitig die Feder-
stütze in Gebrauchslage drücken. (Bild 3 - 4/1)
3 _4/1
9. Je eine Hohlschraube mit Rändelgriff auf die Bolzen
der Einstellehre schrauben und abwechselnd solange
anziehen, bis das Rahmenvorderteil mit den Feder-
stützen "satt" anliegt. (Bild 3 - 4/2)
3 - 4/2
Das Bild zeigt die rechte Federstütze.
3-4
6.61
10. Federstütze unten am Stützrohr heften. (Bild 3 - 4/3)
(
3 - 4/3
11. Federstütze oben ebenfalls am Stützrohr heften.
(Bild 3 - 4/4)
(
3 - 4/4
Schweißnähte oben und unten an der Federstütze ver-
vollständigen.
