Lloyd ARABELLA Werkstatt-Handbuch Seite 154

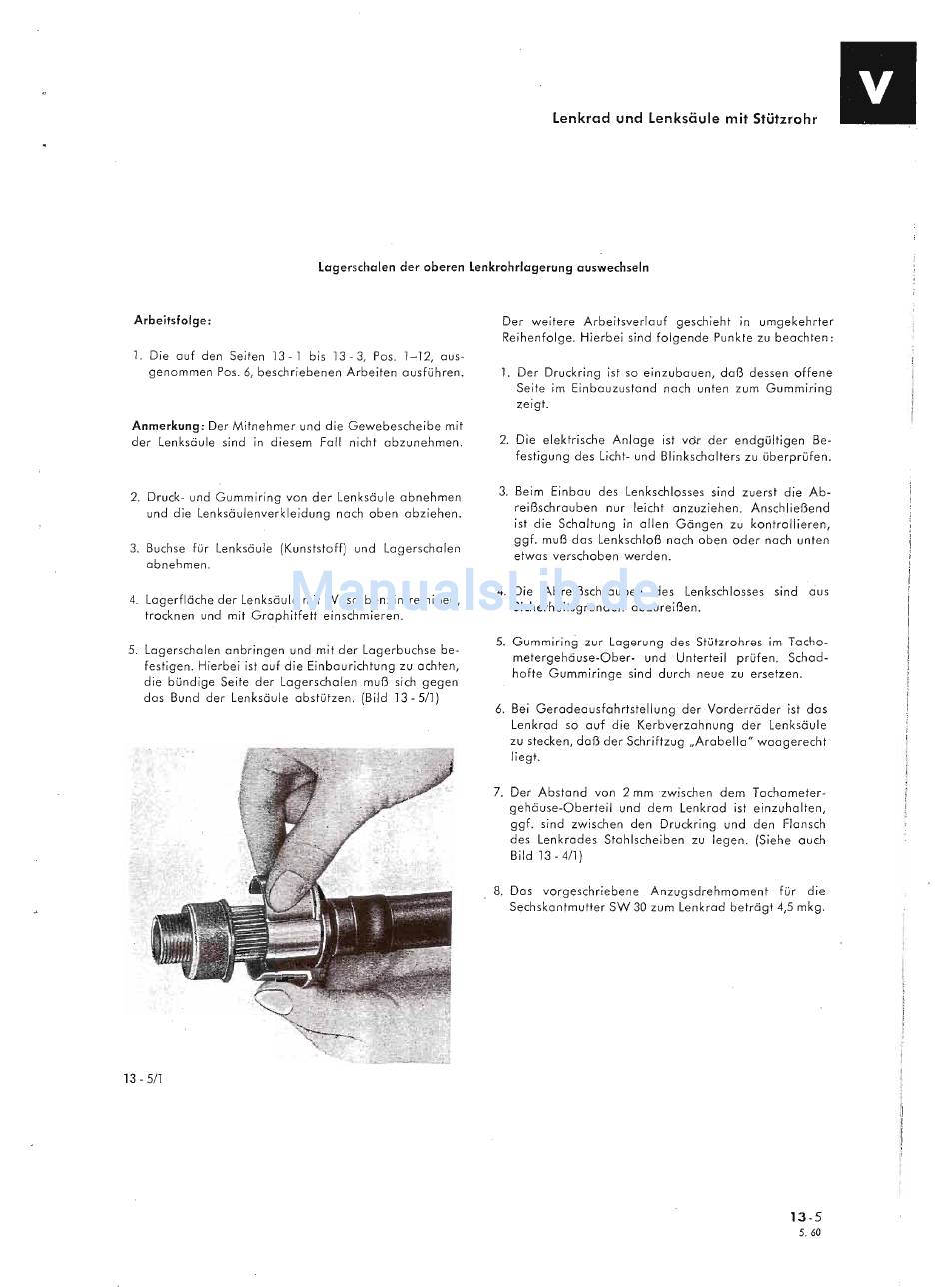

Lenkrad und Lenksäule mit Stützrohr
Lagerschalen der oberen Lenkrohrlagerung auswechseln
Arbeitsfolge :
1.
Die auf den Seiten
13 -1
bis
13 - 3,
Pas.
1-12,
aus-
genommen Pos. 6, beschriebenen Arbeiten ausführen.
Anmerkung: Der Mitnehmer und die Gewebescheibe mit
der Lenksäule sind in diesem Fall nicht abzunehmen.
2. Druck- und Gummiring von der Lenksäule abnehmen
und die Lenksäulenverkleidung nach oben abziehen.
3. Buchse für Lenksäule (Kunststoff) und Lagerschalen
abnehmen.
4. Lagerfläche der Lenksäule mit Waschbenzin reinigen,
trocknen und mit Graphitfett einschmieren.
5. Lagerschalen anbringen und mit der Lagerbuchse be-
festigen. Hierbei ist auf die Einbaurichtung zu achten,
die bündige Seite der Lagerschalen muß sich gegen
das Bund der Lenksäule abstützen. (Bild
13 -
5/1)
13 -
5/1
Der weitere Arbeitsverlauf geschieht in umgekehrter
Reihenfolge. Hierbei sind folgende Punkte zu beachten:
1. Der Druckring ist so einzubauen, daß dessen offene
Seite im Einbauzustand nach unten zum Gummiring
zeigt.
2. Die elektrische Anlage ist vor der endgültigen Be-
festigung des Licht- und Blinkschalters zu überprüfen.
3. Beim Einbau des Lenkschlosses sind zuerst die Ab-
reißschrauben nur leicht anzuziehen. Anschließend
ist die Schaltung in allen Gängen zu kontrollieren,
ggf. muß das Lenkschloß nach oben oder nach unten
etwas verschoben werden.
4. Die Abreißschrauben des Lenkschlosses sind aus
Sicherheitsgründen abzureißen.
5. Gummiring zur Lagerung des Stützrohres Im Tacho-
metergehäuse-Ober- und Unterteil prüfen. Schad-
hafte Gummiringe sind durch neue zu ersetzen.
6. Bei GeradeausfahrtsteIlung der Vorderräder ist das
Lenkrad so auf die Kerbverzahnung der Lenksäule
zu stecken, daß der Schriftzug
.Arcbellc"
waagerecht
liegt.
7. Der Abstand von 2 mmzwischen dem Tachometer-
gehäuse-Oberteil und dem Lenkrad ist einzuhalten,
ggf. sind zwischen den Druckring und den Flansch
des Lenkrades Stahlscheiben zu legen. (Siehe auch
Bild 13-4/1)
8. Das vorgeschriebene Anzugsdrehmoment für die
Sechskantmutter SW 30 zum Lenkrad beträgt 4,5 mkg.
13-5
5.60
11
