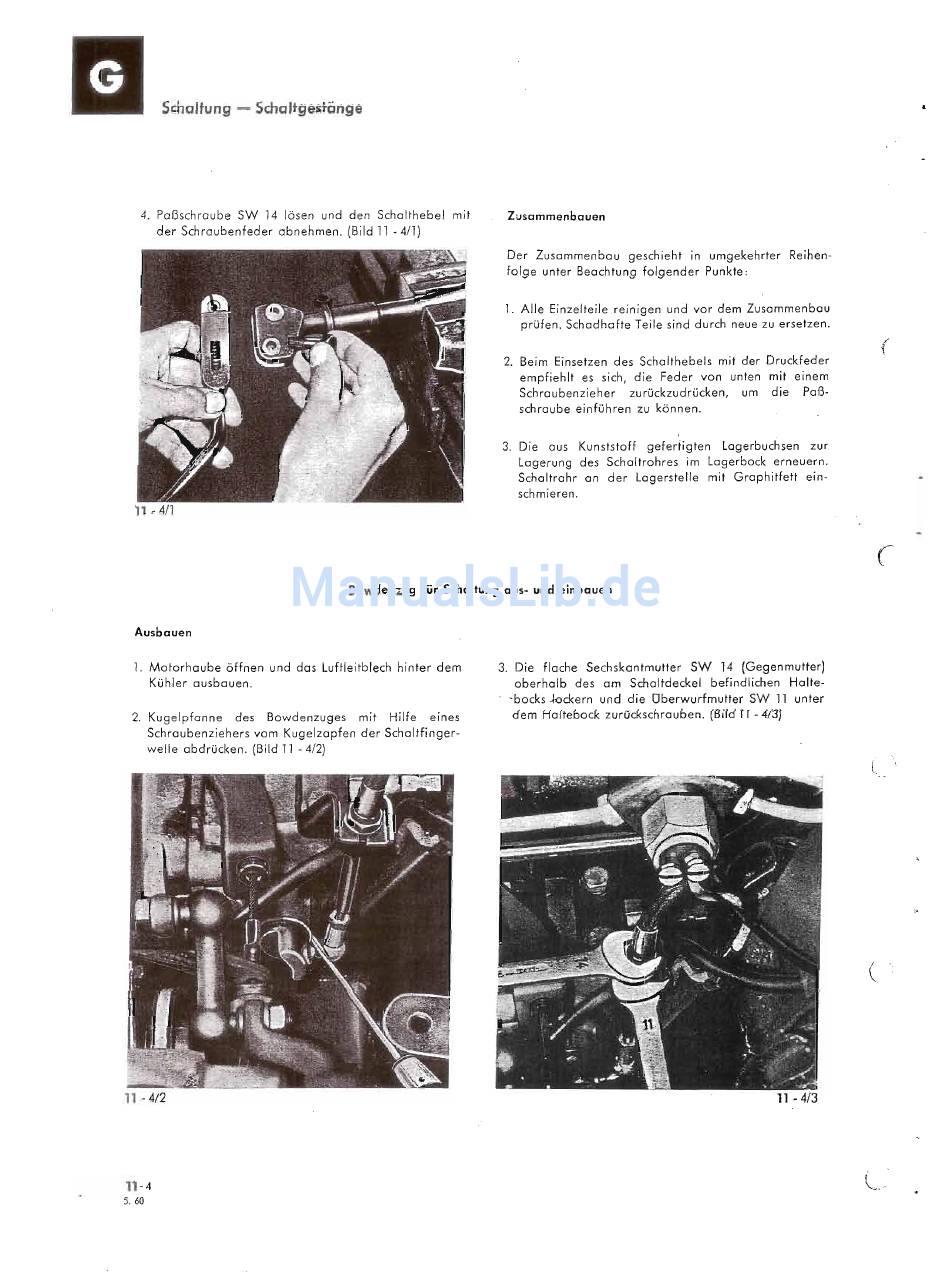

Schaltung
-
Schaltgestänge
4.
Paßschraube
SW
14
lösen
und
den
Schalthebel
mit
der
Schraubenfeder
abnehmen.
(Bild
11
-
4/1)
11
- 4/1
Zusammenbauen
Der
Zusammenbau
geschieht
in umgekehrter
Reihen-
folge
unter
Beachtung
folgender
Punkte:
1. Alle Einzelteile
reinigen
und vor
dem
Zusammenbau
prüfen.
Schadhafte
Teile sind durch
neue zu
ersetzen.
2. Beim Einsetzen
des
Schalthebels
mit der
Druckfeder
empfiehlt
es sich,
die
Feder
von
unten
mit
einem
Schraubenzieher
zurückzudrücken,
um
die
Paß-
schraube
einführen
zu
können.
(
3.
Die
aus
Kunststoff
geferfigten
Lagerbuchsen
zur
Lagerung
des
Schallrohres
im
Lagerbock
erneuern.
Schallrohr
an
der
Lagerstelle
mit
Graphitfett
ein-
schmieren.
c
Bowdenzug für
Schaltung aus- und einbauen
Ausbauen
1.
Motorhaube
öffnen
und das
Luftleitblech
hinter
dem
Kühler
ausbauen.
2.
Kugelpfanne
des
Bowdenzuges
mit
Hilfe
eines
Schraubenziehers
vom
Kugelzapfen
der
Schaltfinger-
weIle
abdrücken.
(Bild
11
-
4/2)
11 -
4/2
11-4
5.60
3.
Die
flache
Sechskantmutter
SW
14 (Gegenmutter)
oberhalb
des
am
Schaltdeckel
befindlichen
Halte-
-bocks
.kickern
und
die Oberwurfmutter
SW 11 unter
dem
Haltebock
zurückschrauben.
(Bild
11 - 4/3)
(
11 - 4/3
