Beschreibung des Motors

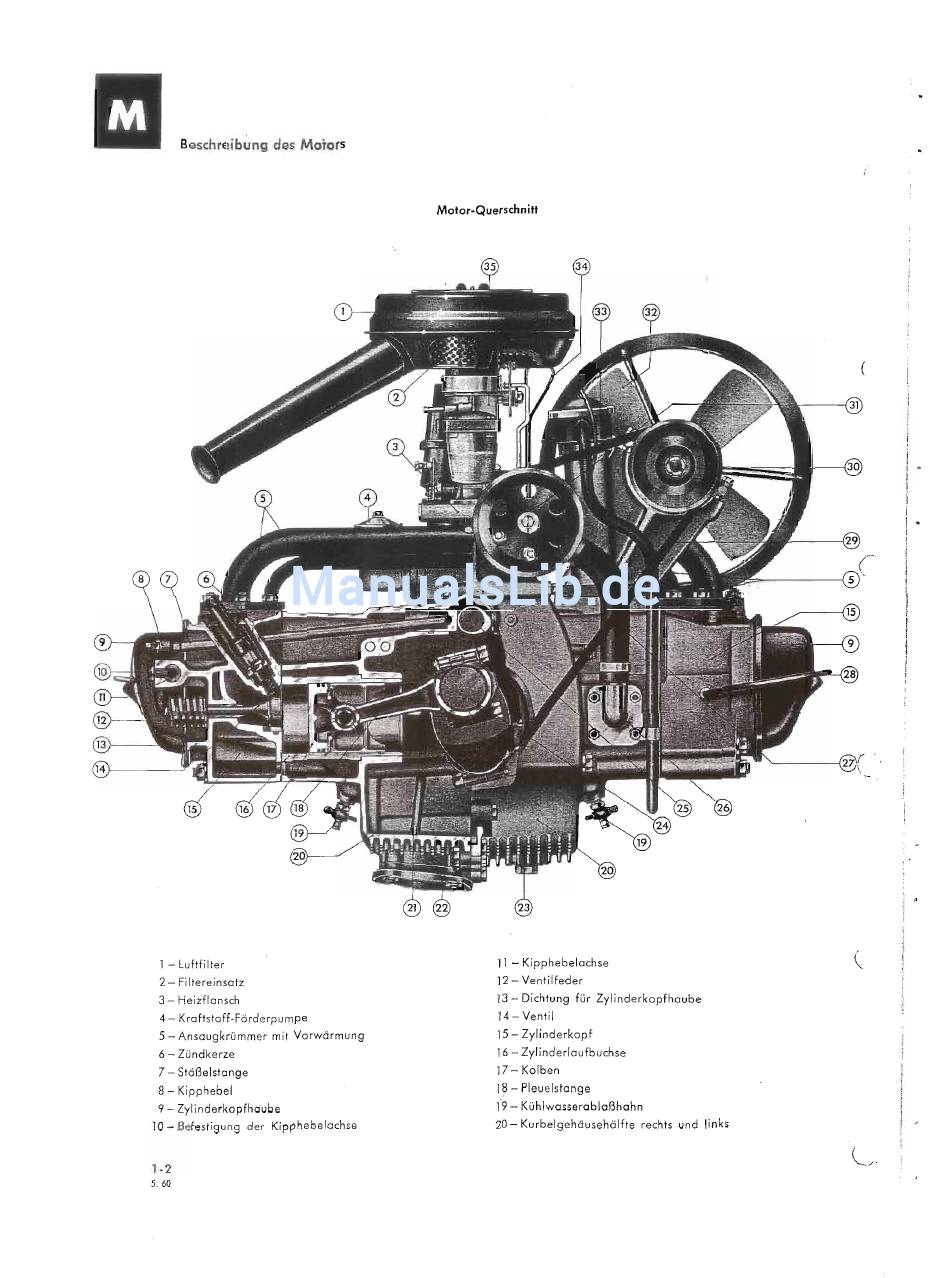

Motor-Querschnitt
~-----{2d
\.-
1 - Luftfilter
2 - Filtereinsatz
3 - Heizflansch
4 - Kraftstaff-Förderpumpe
5 - Ansaugkrümmer mit Vorwärmung
6 - Zündkerze
7 - Stößelstange
8 - Kipphebel
9 - Zylinderkopfhaube
10- Befestigung der Kipphebelachse
11 - Kipphebelachse
12 - Ventilfeder
13 - Dichtung für Zylinderkopfhaube
14- Ventil
15 - Zylinderkopf
16 - Zylinderlaufbuchse
17 - Kolben
18 - Pleuelstange
19 - Kühlwasserablaßhohn
20 - Kurbelgehäusehälfte rechts und links
1-2
5.60
/
