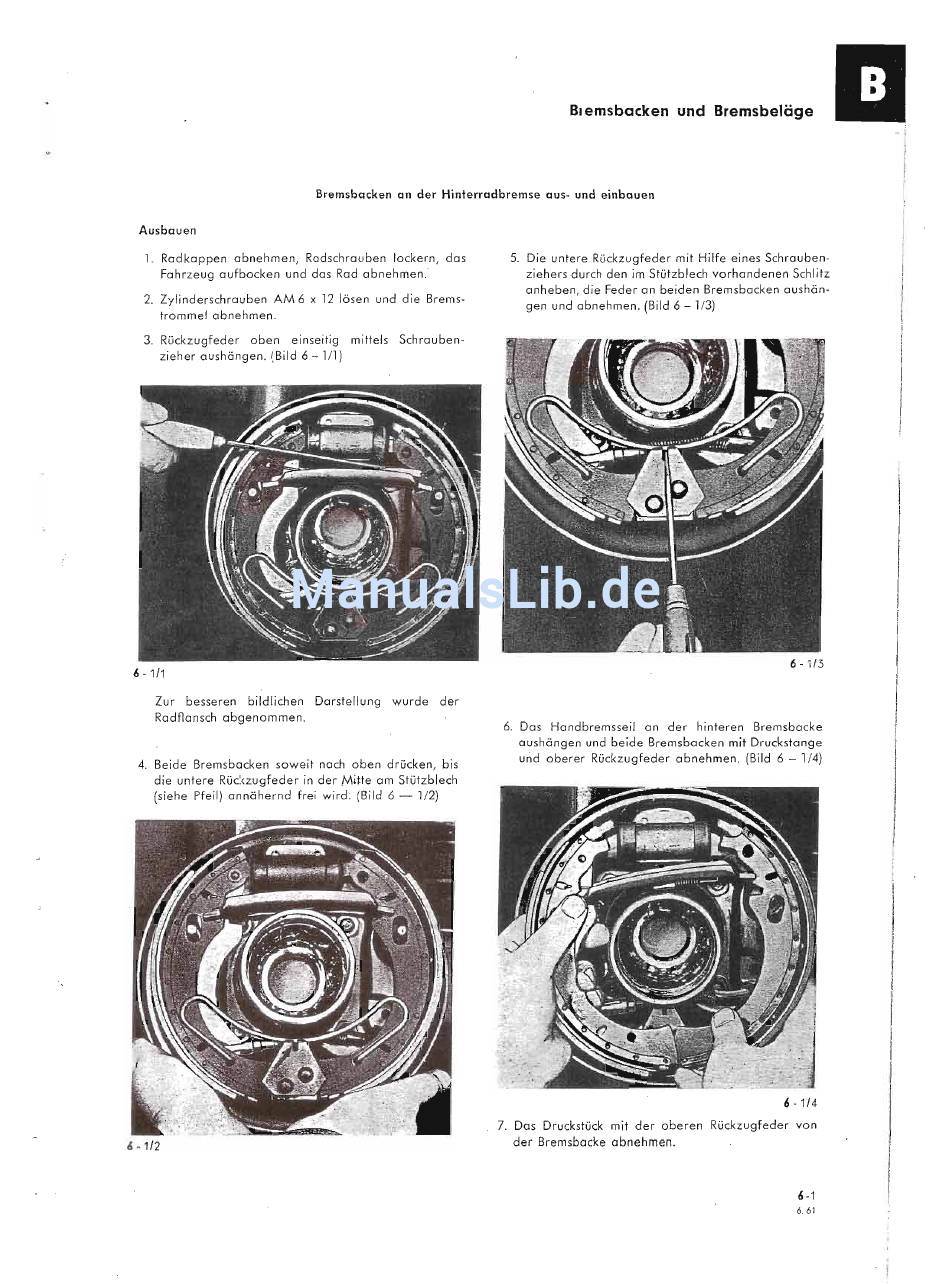

Lloyd ARABELLA Werkstatt-Handbuch Seite 196

Btemsbcrcken und Bremsbeläge
Ausbauen
Bremsbacken an der Hinterradbremse aus- und einbauen
1. Radkappen abnehmen, Radschrauben lockern, das
Fahrzeug aufbocken und das Rad obnehmen.
2. Zylinderschrauben AM 6 x 12 lösen und die Brems-
trommel abnehmen.
3. Rückzugfeder oben einseitig mittels Schrauben-
zieher aushängen. (Bild 6
-1/1)
6 - 1/1
Zur besseren bildlichen Darstellung wurde der
Radflansch abgenommen.
4. Beide Bremsbacken soweit nach oben drücken, bis
die untere Rüc'czuqfeder in der Mitte am Stützblech
(siehe Pfeil) annähernd frei wird: (Bild 6 - 1/2)
-,
6 -1/2
5. Die untere Rückzugfeder mit Hilfe eines Schrauben-
ziehers durch den im Stützblech vorhandenen Schlitz
anheben, die Feder an beiden Bremsbacken aushän-
gen und abnehmen. (Bild 6 - 1/3)
6 - 1/3
6. Das Handbremsseil an der hinteren Bremsbacke
aushängen und beide Bremsbacken mit Druckstange
und oberer Rückzugfeder abnehmen. (Bild 6 -
1/4)
6 - 1/4
7. Das Druckstück mit der oberen Rückzugfeder von
der Bremsbacke abnehmen.
6-1
