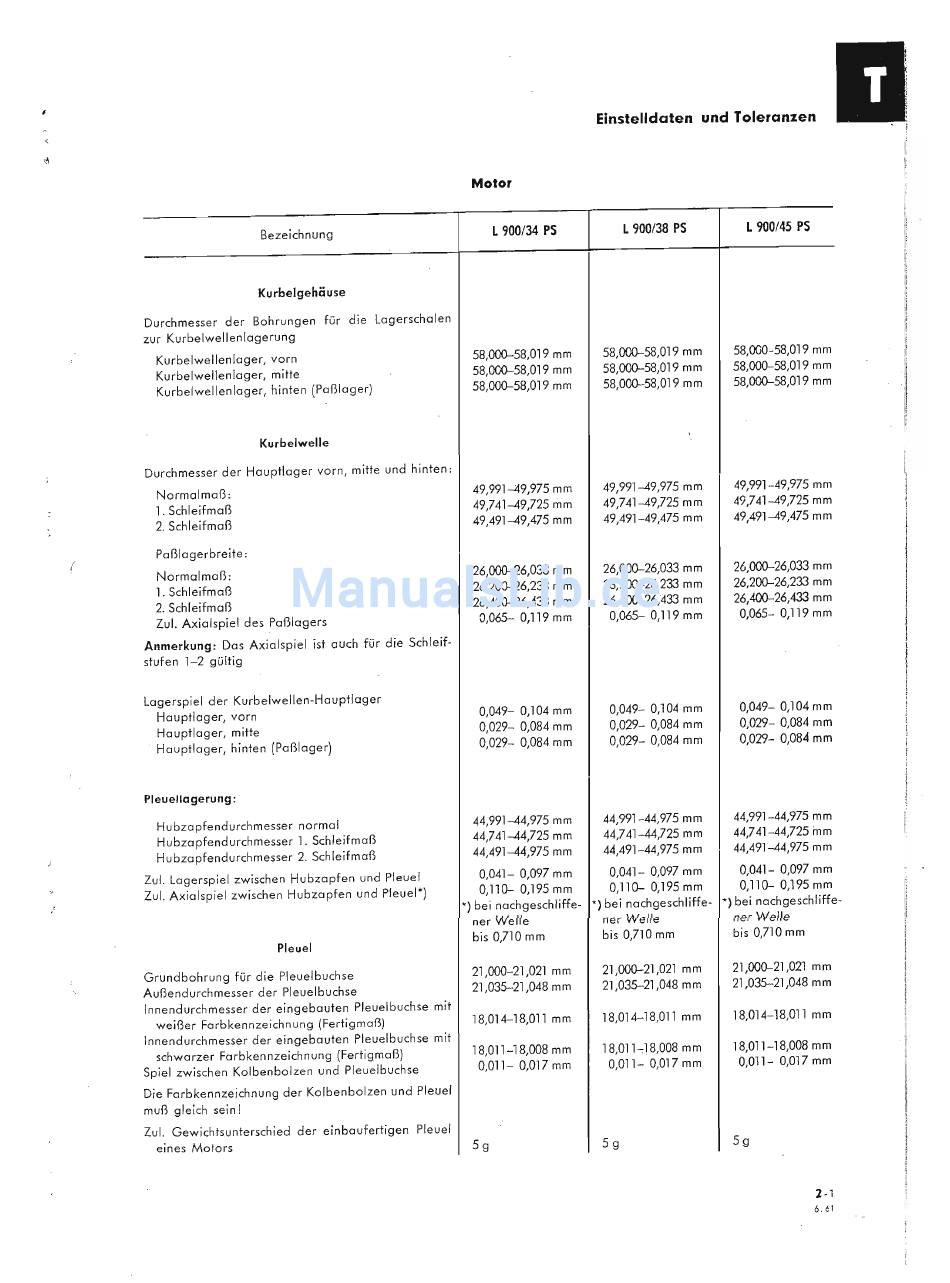

Lloyd ARABELLA Werkstatt-Handbuch Seite 241

Einstelldaten und Toleran:zen
•
, i
1
Motor
L 900/34 PS
L 900145 PS
Bezeichnung
L 900/38 PS
58,000-58,019 mm
58,000--58,019 mm
58,000--58,019 mm
Kurbelgehöuse
Durchmesser der Bohrungen für die Lagerschalen
zur Kurbelwellenlagerung
Kurbelwellenlager, vorn
Kurbelwellenlager, mitte
Kurbelwellenlager, hinten (Paßlager)
58,000--58,019 mm
58,000--58,019 mm
58,000--58,019 mm
58,000--58,019 mm
58,000--58,019 mm
58,000--58,019 mm
Kurbelwelle
Durchmesser der Hauptlager vorn, mitte und hinten:
Normalmaß:
49,991-49,975 mm
49,991-49,975 mm
49,991-49,975 mm
i
1. Schleifmaß
49,741-49,725 mm
49,741-49,725 mm
49,741-49,725 mm
,
,1
2. Schleifmaß
49,491-49,475 mm
49,491-49,475 mm
49,491-49,475 mm
!
!
,
(
Paßlagerbreite :
I
Normalmaß:
26,000--26,033 mm
26,000--26,033 mm
26,000--26,033 mm
!
1. Schleifmaß
26,200--26,233 mm
26,200--26,233 mm
26,200--26,233 mm
I
2. Schleifmaß
26,400--26,433 mm
26,4QO..:.26,433 m m
26,400-26,433 mm
I
Zul. Axialspiel des Paßlagers
0,065- 0,119 mm
0,065- 0,119 mm
0,065- 0,119 mm
I
Anmerkung: Das Axialspiel ist auch für die Schleif-
stufen 1-2 gültig
i
i
I
Lagerspiel der Kurbelwellen-Hauptlager
I
I
Hauptlager, vorn
0,049- 0,104 mm
0,049- 0,104 mm
0,049- 0,104 mm I
l
Hauptlager, mitte
0,029- 0,084 mm
0,029- 0,084 mm
0,029- 0,084 mm
;
, Hauptlager, hinten (Paßlager)
0,029- 0,084 mm
0,029- 0,084 mm
0,029- 0,084 mm
Pleuellagerung:
Hubzapfendurchmesser normal
44,991-44,975 mm
44,991-44,975 mm
44,991-44,975 mm
Hubzapfendurchmesser 1. Schleifmaß
44,741-44,725 mm
44,741-44,725 mm
44,741-44,725 rnrn
J
Hubzapfendurchmesser 2. Schleifmaß
44,491-44,975 mm
44,491-44,975 mm
44,491-44,975 mm
Zu!. Lagerspiel zwischen Hubzapfen und Pleuel
0,041- 0,097 mm
0,041- 0,097 mm
0,041- 0,097 mm
Zu!. Axialspiel zwischen Hubzapfen und Pleuel')
0,110-- 0,195 mm
0,110- 0,195 mm
0,110-- 0,195 mm
*) bei nachgeschliffe-
*)
bei nachgeschliffe-
*)
bei nachgeschliffe-
ner Welle
ner Welle
nerWeile
Pleuel
bis 0,710 mm
bis 0,710 mm
bis 0,710 mm
Grundbohrung für die Pleuelbuchse
21,000--21,021 mm
21,000--21,021 mm
21,000--21,021 mm
Außendurchmesser der Pleuelbuchse
21,035-21,048 mm
21,035-21,048 mm
21,035-21,048 mm
Innendurchmesser der eingebauten Pleuelbuchse mit
weißer Farbkennzeichnung (Fertigmaß)
18,014-18,011 mm
18,014-18,011 mm
18,014-18,011 mm
Innendurchmesser der eingebauten Pleuelbuchse mit
schwarzer Farbkennzeichnung (Fertigmaß)
18,011-18,008 mm
18,011-:18,008 mm
18,011-18,008 mm
Spiel zwischen Kolbenbolzen und Pleuelbuchse
0,011- 0,017 mm
0,011- 0,017 mm
0,011- 0,017 mm
Die Farbkennzeichnung der Kolbenbolzen und Pleuel
muß gleich sein!
Zu!. Gewichtsunterschied der einbaufertigen
Pleuel
eines Motors
5g
5g
5g
2-1
6.61
