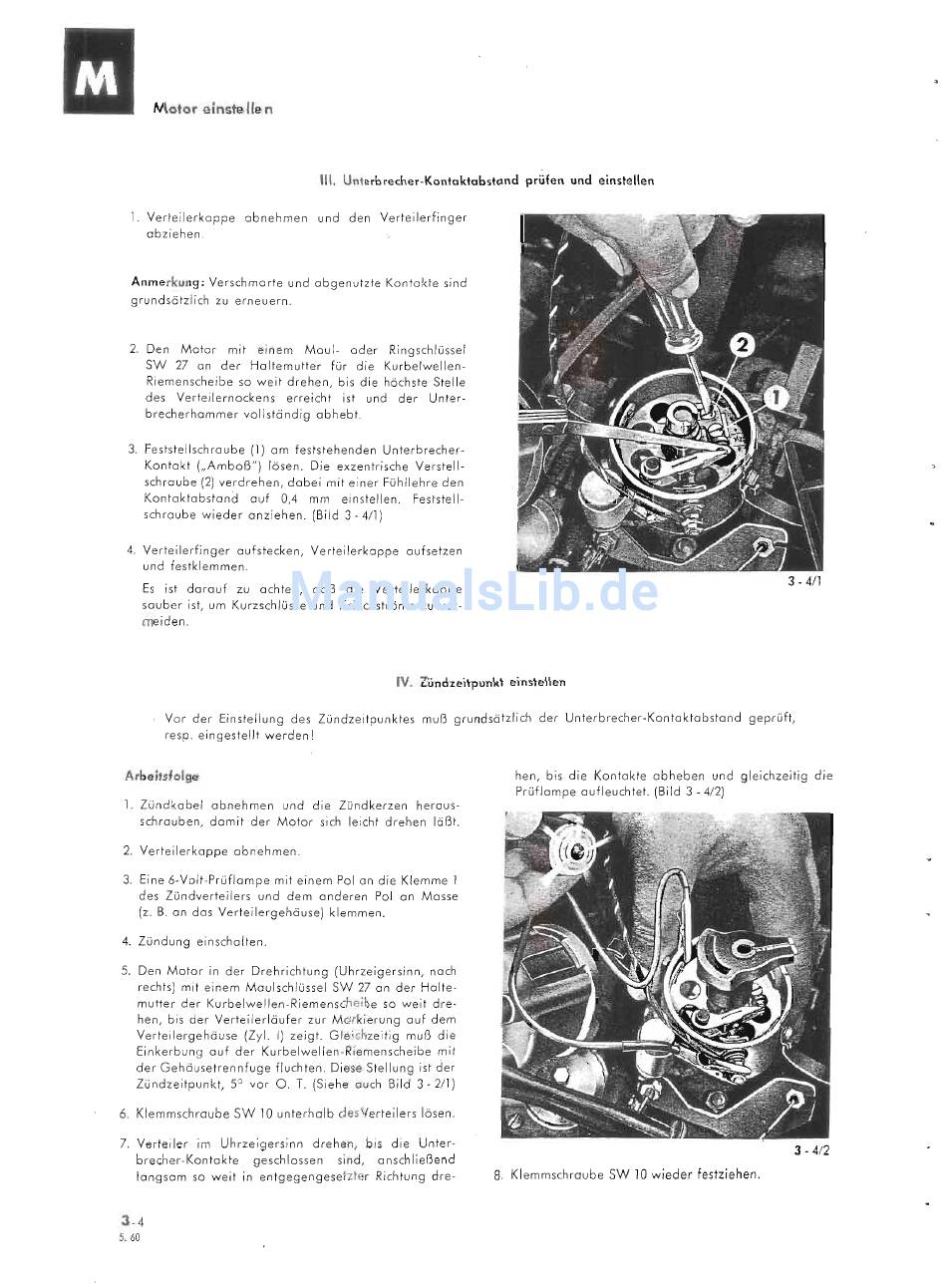

Lloyd ARABELLA Werkstatt-Handbuch Seite 17

Motor einstellen
111.Unterbrecher-Kontaktabstand prüfen und einstellen
1. Verteilerkappe abnehmen und den Verteilerfinger
abziehen.
Anmerkung;
Verschmorte und abgenutzte Kontakte sind
grundsätzlich zu erneuern.
2. Den Motor mit einem Maul- oder Ringschlüssel
SW 27 on der Holtemutter für die Kurbelwellen-
Riemenscheibe so weit drehen, bis die höchste Stelle
des Verteilernockens erreicht ist und der Unter-
brecherhammer vollständig abhebt.
3. Feststellschraube (1) am feststehenden Unterbrecher-
Kontakt ("Amboß") lösen. Die exzentrische Verstell-
schraube (2) verdrehen, dabei mit einer Fühllehre den
Kontaktabstand auf 0,4 mm einstellen. Feststell-
schraube wieder anziehen. (Bild 3 -
4/1)
4. Verteilerfinger aufstecken, Verteilerkappe aufsetzen
und festklemmen.
Es ist darauf zu achten, daß die Verteilerkappe
sauber ist, um Kurzschlüsse und Kriechströme zu ver-
meiden.
3 - 4/1
IV. Zündzeitpunkt einstellen
Vor der Einstellung des Zündzeitpunktes muß grundsätzlich der Unterbrecher-Kontaktabstand geprüft,
resp. eingestellt werden!
Arbeitsfolge
1. Zündkabel abnehmen und die Zündkerzen heraus-
schrauben, damit der Motor sich leicht drehen lößt.
2. Verteilerkappe abnehmen.
3. Eine 6-Valt-Prüflampe mit einem Pol an die Klemme 1
des Zündverteilers und dem anderen Pol an Masse
(z. B. on das Verteilergehäuse) klemmen.
4. Zündung einschalten.
5. Den Motor in der Drehrichtung (Uhrzeigersinn, nach
rechts) mit einem Maulschlüssel SW 27 on der Halte-
mutter der Kurbelwellen-Riemenscheibe so weit dre-
hen, bis der Verteilerläufer zur Markierung auf dem
Verteilergehäuse (Zyl. I) zeigt. Gleichzeitig muß die
Einkerbung auf der Kurbelwellen-Riemenscheibe mit
der Gehäusetrennfuge fluchten. Diese Stellung ist der
Zündzeitpunkt, 5° vor O. T. (Siehe auch Bild 3 - 2/1)
6. Klemmschraube SW
10
unterhalb des Verteilers lösen.
7. Verteiler im Uhrzeigersinn drehen, bis die Unter-
brecher-Kontakte geschlossen sind, anschließend
langsam sa weit in entgegengesetzter Richtung dre-
3-4
5.60
hen, bis die Kontakte abheben und gleichzeitig die
Prüflampe aufleuchtet. (Bild 3 -
412)
3 - 4/2
8. Klemmschraube SW 10 wieder festziehen.
