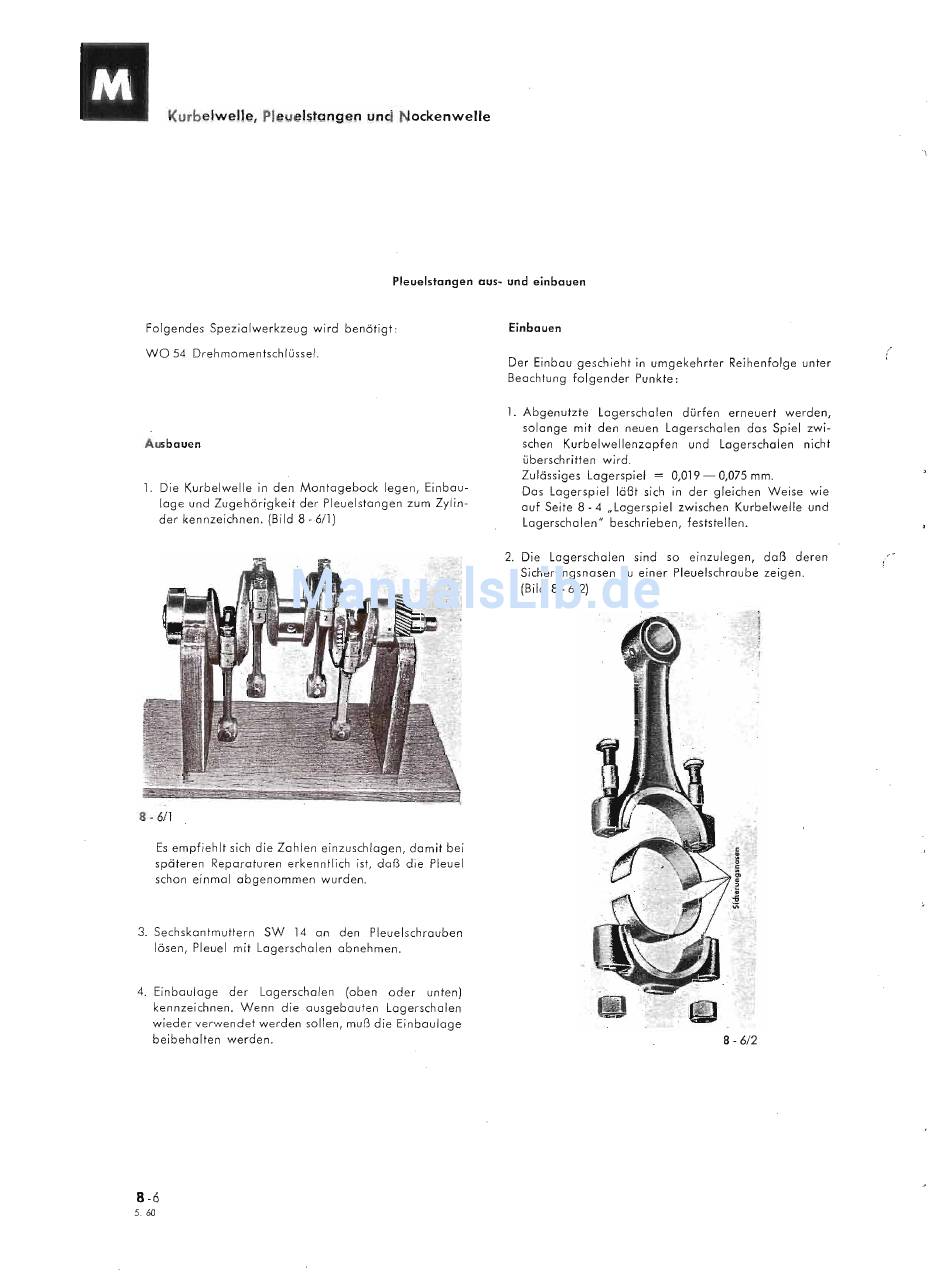

Lloyd ARABELLA Werkstatt-Handbuch Seite 48

Kurbelwelle, Pleuelstangen und Nockenwelle
Pleuelstangen aus- und einbauen
Folgendes Spezialwerkzeug wird benötigt:
WO 54 Drehmomentschlüssel.
Ausbauen
1. Die Kurbelwelle in den Montageback legen, Einbau-
lage und Zugehörigkeit der Pleuelstangen zum Zylin-
der kennzeichnen. (Bild 8 -6/1)
8 - 6/1
Es empfiehlt sich die Zahlen einzuschlagen, damit bei
späteren Reparaturen erkenntlich ist, daß die Pleuel
schon einmal abgenommen wurden.
3. Sechskantmuttern SW 14 an den Pleuelschrauben
lösen, Pleuel mit Lagerschalen abnehmen.
4. Einbauloge der Lagerschalen (oben oder unten)
kennzeichnen. Wenn die ausgebauten Lagerschalen
wieder verwendet werden sollen, muß die Einbaulage
beibehalten werden.
8·6
5.60
Einbauen
Der Einbau geschieht in umgekehrter Reihenfolge unter
Beachtung folgender Punkte:
1. Abgenutzte Lagerschalen dürfen erneuert werden,
solange mit den neuen Lagerschalen das Spiel zwi-
schen Kurbelwellenzapfen . und Lagerschalen nicht
überschritten wird.
Zulässiges Lagerspiel
=
0,019 - 0,075 mm.
Das Lagerspiel läßt sich in der gleichen Weise wie
auf Seite 8 - 4 "Lagerspiel zwischen Kurbelwelle und
Lagerschalen" beschrieben, feststellen.
2. Die Lagerschalen sind so einzulegen, daß deren
Sicherungsnasen zu einer Pleuelschraube zeigen.
(Bild 8 - 6/2)
8 - 6/2
