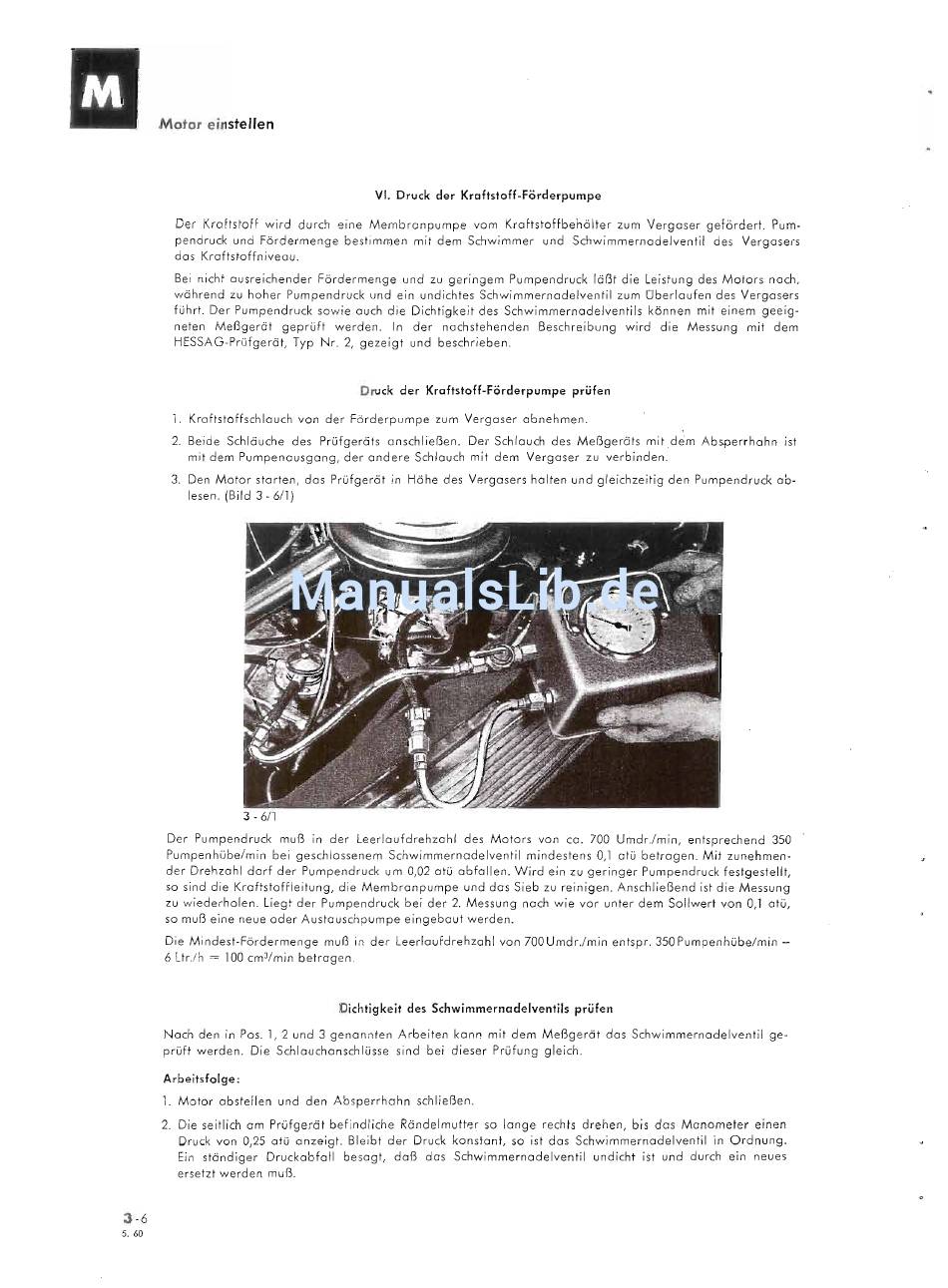

Motor einstellen
VI. Druck der Kraftstoff-Förderpumpe
Der Kraftstoff wird durch eine Membranpumpe vom Kroftstoffbehälter zum Vergaser gefördert. Pum-
pendruck und Fördermenge bestimmen mit dem Schwimmer und Schwimmernadelventil des Verqosers
das Kraftstoffniveau.
Bei nicht ausreichender Fördermenge und zu geringem Pumpendruck läßt die Leistung des Motors noch,
während zu hoher Pumpendruck und ein undichtes Schwimmernadelventil zum Uberlaufen des Vergasers
führt. Der Pumpendruck sowie auch die Dichtigkeit des Schwimmernadelventils können mit einem geeig-
neten Meßgerät geprüft werden. In der nachstehenden Beschreibung wird die Messung mit dem
HESSAG-Prüfgerät, Typ Nr. 2, gezeigt und beschrieben.
Druck der Kraftstoff-Förderpumpe prüfen
1. Kraftstoffschlauch von der Förderpumpe zum Vergaser abnehmen.
2. Beide Schläuche des Prüfgeräts anschließen. Der Schlauch des Meßgeräts mit dem Absperrhahn ist
mit dem Pumpenausgang, der andere Schlauch mit dem Vergaser zu verbinden.
3. Den Motor starten, das Prüfgerät in Höhe des Vergasers halten und gleichzeitig den Pumpendruck ab-
lesen. (Bild 3 - 6/1)
3 - 6/1
Der Pumpendruck muß in der Leerlaufdrehzahl des Motors von ca. 700 Umdr.lmin, entsprechend 350
Pumpenhübe/min bei geschlossenem Schwimmernadelventil mindestens 0,1 atü betragen. Mit zunehmen-
der Drehzahl darf der Pumpendruck um 0,02 atü abfallen. Wird ein zu geringer Pumpendruck festgestellt,
so sind die Kraftstoffleitung, die Membranpumpe und das Sieb zu reinigen. Anschließend ist die Messung
zu wiederholen. Liegt der Pumpendruck bei der 2. Messung noch wie vor unter dem Sollwert von 0,1 atü,
so muß eine neue oder Austauschpumpe eingebaut werden.
Die Mindest-Fördermenge muß in der Leerlaufdrehzahl von 700 Umdr.!min entspr. 350 Pumpenhübe/min -
6 Ltr./h
=
100 cmVrnin betragen.
Dichtigkeit des Schwimmernadelventils prüfen
Nach den in Pos. 1, 2 und 3 genannten Arbeiten kann mit dem Meßgerät das Schwimmernadelventil ge-
prüft werden. Die Schlauchanschlüsse sind bei dieser Prüfung gleich.
Arbeitsfolge :
1. Mator abstellen und den Absperrhahn schließen.
2. Die seitlich am Prüfgerät befindliche Rändelmutter so lange rechts drehen, bis das Manometer einen
Druck von 0,25 atü anzeigt. Bleibt der Druck konstant, so ist das Schwimmernadelventil in Ordnung.
Ein ständiger Druckabfafl besagt, daß das Schwimmernadelventil undicht ist und durch ein neues
ersetzt werden muß.
3 -6
5.60
