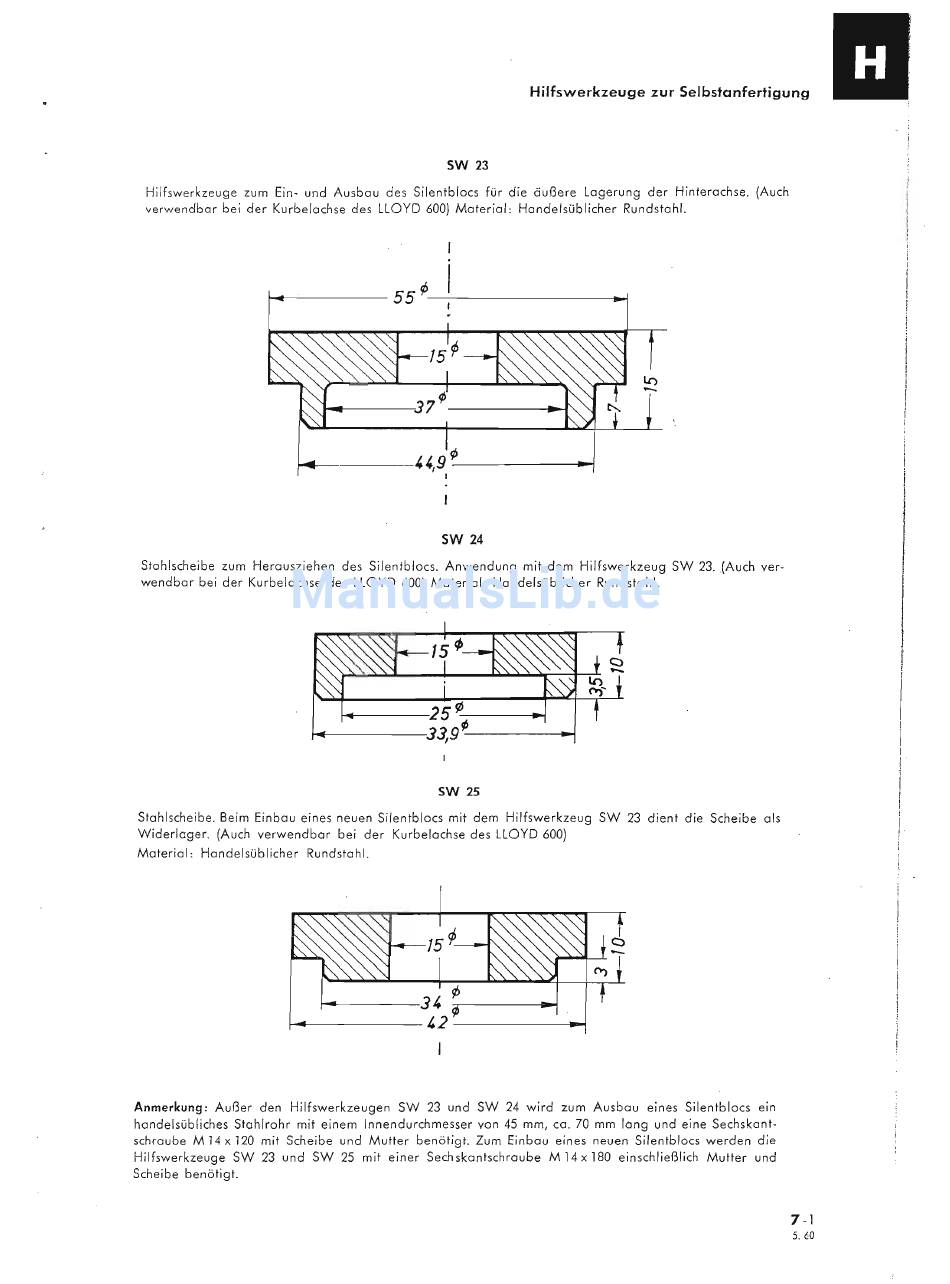

Hilfswerkzeuge zur Selbstanfertigung
SW 23
Hilfswerkzeuge zum Ein- und Ausbau des Silentblocs für die äußere Lagerung der Hinterachse. (Auch
verwendbar bei der Kurbelachse des LLOYD 600) Moteriol: Handelsüblicher Rundstahl.
1-4---'----
55
rp--------~
~-------"9~------~
I
I
SW 24
Stahlscheibe zum Herausziehen des Silentblocs. Anwendung mit dem Hilfswerkzeug SW 23. (Auch ver-
wendbar bei der Kurbelochse des LLOYD 600) Material: Handelsüblicher Rundstahl.
SW 25
Stahlscheibe. Beim Einbau eines neuen Silentblocs mit dem Hilfswerkzeug SW 23 dient die Scheibe als
Widerlager. (Auch verwendbar bei der Kurbelochse des LLOYD 600)
Material: Handelsüblicher Rundstahl.
Anmerkung:
Außer den Hilfswerkzeugen SW 23 und SW 24 wird zum Ausbau eines Silentblocs ein
handelsübliches Stahlrohr mit einem Innendurchmesser von 45 mm, ca. 70 mm lang und eine Sechskant-
schraube M 14 x 120 mit Scheibe und Mutter benötigt. Zum Einbau eines neuen Silentblocs werden die
Hilfswerkzeuge SW 23 und SW 25 mit einer Sechskantschraube M 14 x 180 einschließlich Mutter und
Scheibe benötigt.
m
,
I
I
I
I
I
I
I
!
I·
7-1
5.60
