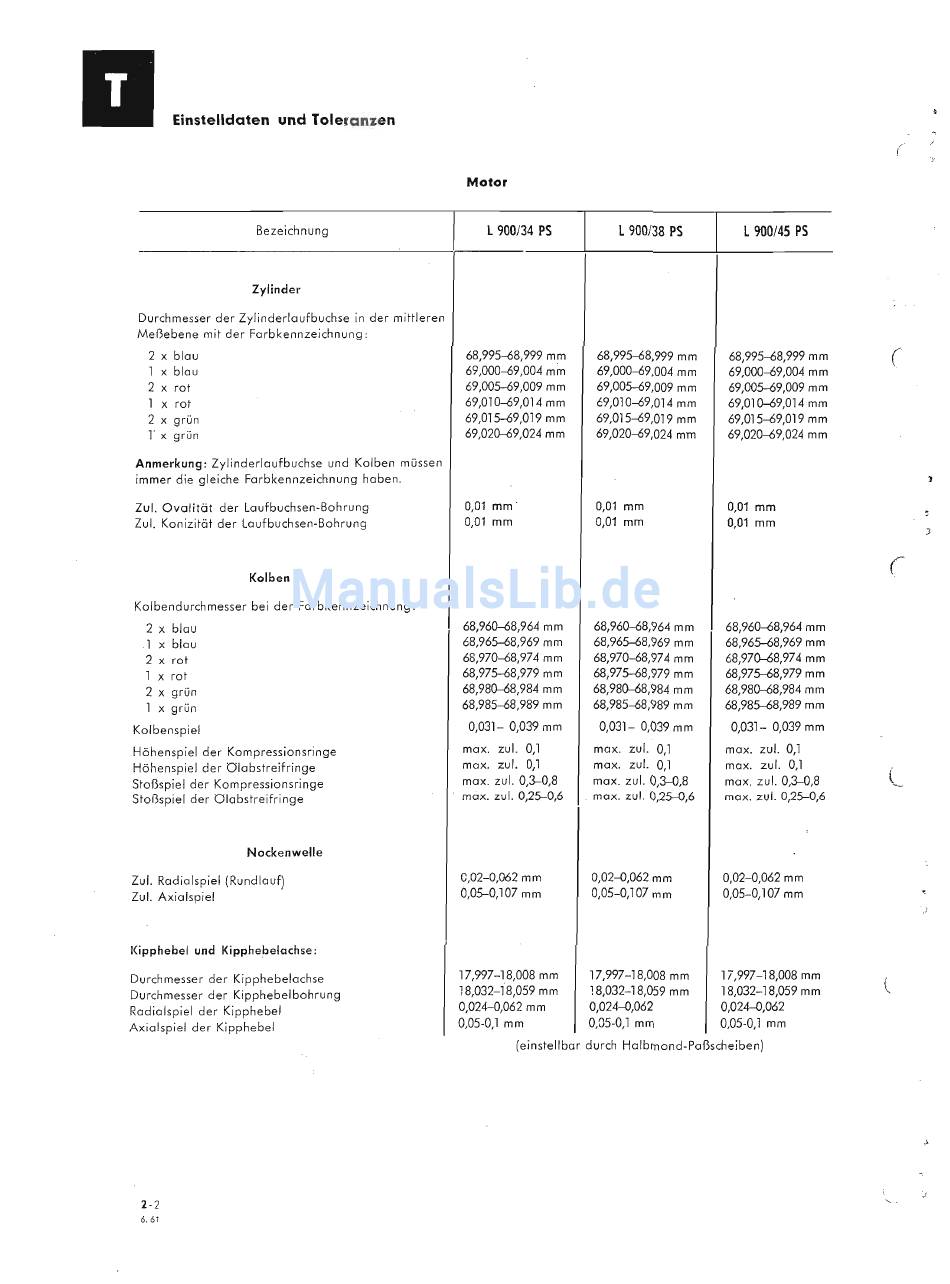

Einstelldaten und Toleranzen
(
Motor
Bezeichnung
l 900/34 PS L 900/45 PS
Zylinder
Durchmesser der Zylinderlaufbuchse in der mittleren
Meßebene mit der Farbkennzeichnung :
2 x blau
1
x blau
2
x rot
1
x rot
2
x grün
T x grün
Anmerkung: Zylinderlaufbuchse und Kolben müssen
immer die gleiche Farbkennzeichnung haben.
Zu!. Ovalität der Laufbuchsen-Bohrung
Zu!. Konizität der Laufbuchsen-Bohrung
Kolben
Kolbendurchmesser bei der Farbkennzeichnung :
2
x blau
.1
x blau
2
x rot
1
X
rot
2
x grün
1
x grün
Kolbenspiel
Höhenspiel der Kompressionsringe
Höhenspiel der Olabstreifringe
Stoßspiel der Kompressionsringe
Stoßspiel der Olabstreifringe
Nockenwelle
Zu!. Radialspiel (Rundlauf)
Zu!. Axialspiel
I<ipphebel und Kipphebelachse:
Durchmesser der Kipphebelachse
Durchmesser der Kipphebelbohrung
Radialspiel der Kipphebel
Axialspiel der Kipphebel
2-2
6.61
L
900/38
PS
68,995-68,999
mm
68,995-68,999
mm
68,995-68,999
mm
(
69,000-69,004 m;" 69,000-69,004
mm
69,000-69,004 mm
69,005-69,009 mm 69,005-69,009 mm 69,005-69,009 mm
69,010-69,014
mm
69,010-69,014
mm
69,010-69,014
mm
69,015-69,019
mm
69,015-69,019
mm
69,015-69,019
mm
69,020-69,024
mm
69,020-69,024
mm
69,020-69,024 mm
,
0,01 mm 0,01
mm
0,01 mm
0,01
mm 0,01 mm
0,01
mm
J
(
68,960-68,964
mm
68,960-68,964
mm
68,960-68,964 mm
68,965-68,969 mm
68,965-68,969
mm
68,965-68,969
mm
68,970-68,974 mm 68,970-68,974 mm
68,970-68,974 mm
68,975-68,979
mm
68,975-68,979 mm
68,975-68,979
mm
68,980-68,984 mm
68,980-68,984
mm
68,980-68,984
mm
68,985-68,989 mm
68,985-68,989
mm
68,985-68,989
mm
0,031- 0,039
mm
0,031- 0,039
mm
0,031- 0,039
mm
max. zul, 0,1 max.
zul, 0,1
max.
zul. 0,1
max. zul. 0,1 max.
zul, 0,1 max. zul, 0,1
L
max.
zul. 0,3-0,8
max.
zul. 0,3-0,8 max.
zul, 0,3-0,8
max. zu!.
0,25-0,6
max.
zul. 0,25-0,6 max. zul. 0,25-0,6
C,02-O,062
mm
0,05--0,107 mm
0,02-0,062
mm
0,05-0,107
mm
0,02-0,062
mm
0,05-0,'07
mm
17,997-18,008
mm
18,032-18,059
mm
0,024-0,062
0,05-0,1 mm
17,997-18,008
mm
18,032-18,059
mm
0,024-0,062
0,05-0,1
mm
17,997-18,008
mm
18,032-18,059 mm
0,024-0,062
mm
0,05-0,1
mm
(einstellbar durch Halbmond-Paßscheiben)
