Lloyd ARABELLA Werkstatt-Handbuch Seite 10

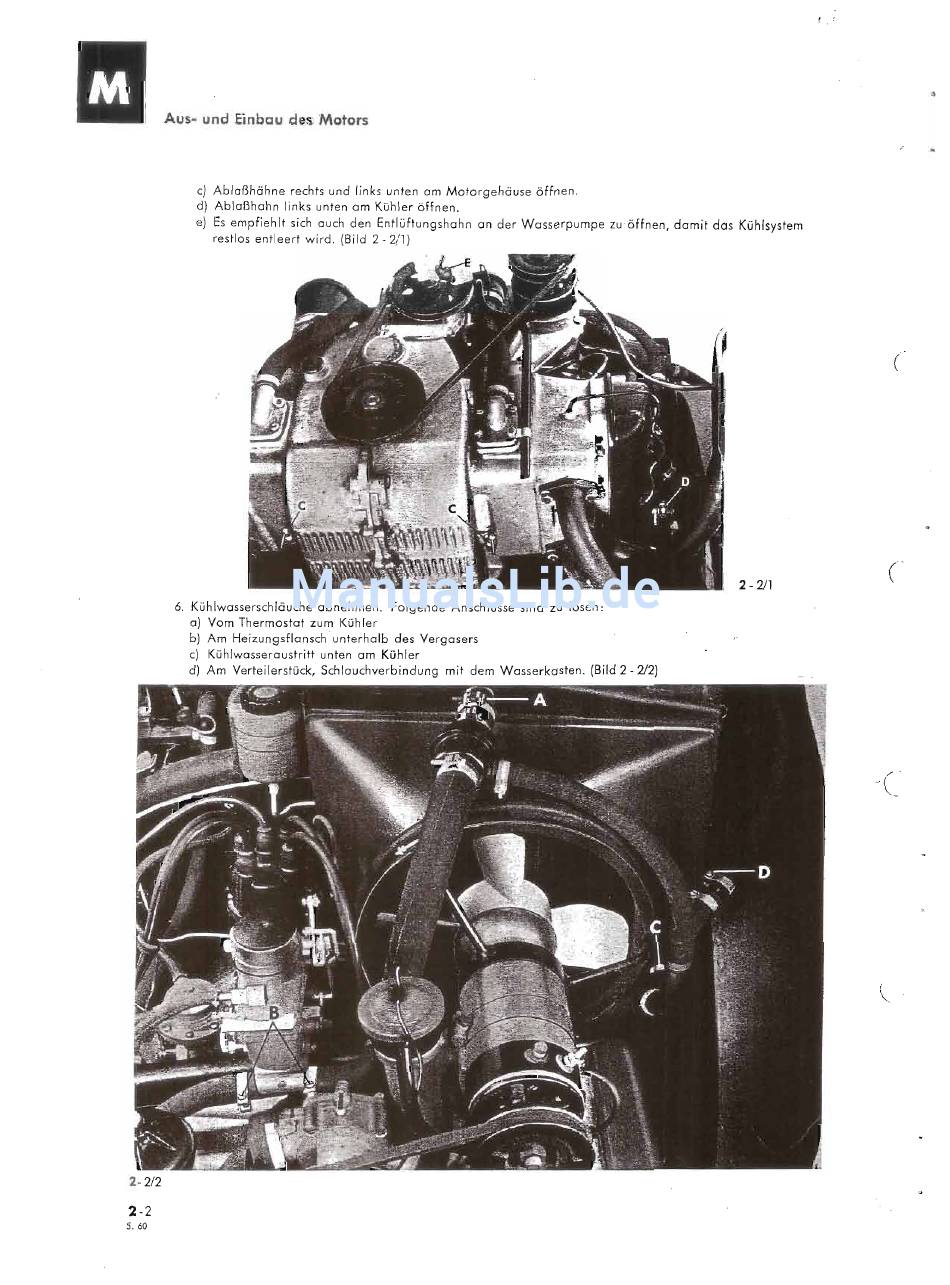

Aus- und Einbau des Motors
c) Ablaßhähne rechts und links unten am Motorgehäuse öffnen.
d) Ablaßhahn links unten am Kühler öffnen.
e) Es empfiehlt sich auch den Entlüftungshahn an der Wasserpumpe zu öffnen, damit das Kühlsystem
restlos entleert wird. (Bild 2 - 2/1J
(
2 - 2/1
(
6. Kühlwasserschläuche abnehmen. Folgende Anschlüsse sind zu lösen:
0)
Vom Thermostat zum Kühler
b) Am Heizungsflansch unterhalb des Vergasers
c) Kühlwasseraustritt unten am Kühler
d) Am Verteilerstück, Schlauchverbindung mit dem Wasserkasten. (Bild 2 - 2/2)
2 - 2/2
2-2
5.60
