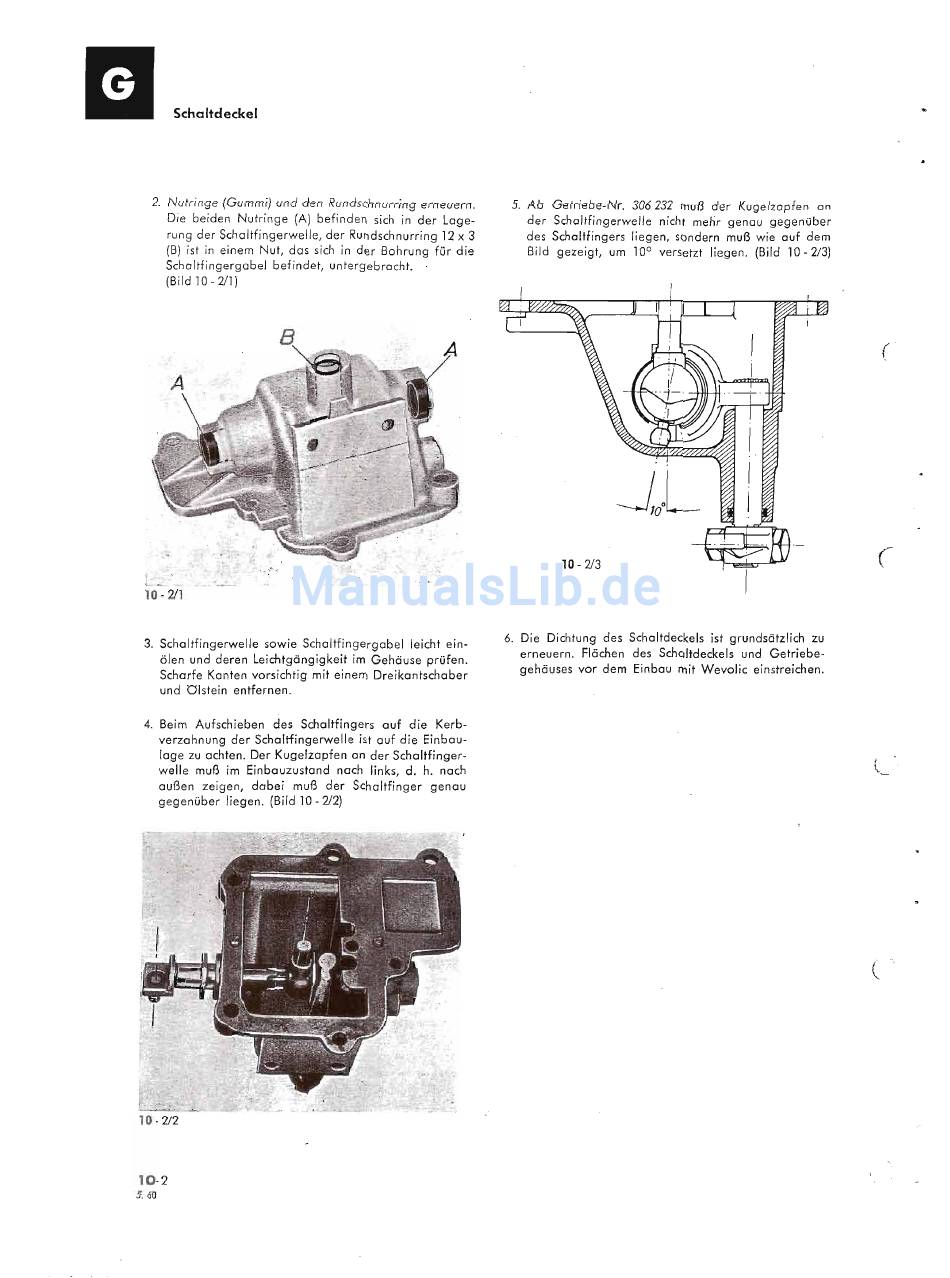

Schaltdeckel
2. Nutringe (Gummi) und
den Rundschnurring
erneuern.
Die
beiden
Nutringe
(A) befinden
sich in
der
Lage-
rung der Schaltfingerwelle,
der
Rundschnurring
12
x
3
(B) ist in
einem
Nut, das sich in der
Bohrung für die
Schaltfingergabel
befindet,
untergebracht.
(Bild 10 - 2/1)
B
10 -
2/1
3. Schaltfingerwelle
sowie Schaltfingergabel
leicht ein-
ölen und deren Leichtgängigkeit
im
Gehäuse
prüfen.
Scharfe Kanten vorsichtig mit einem Dreikantschaber
und Olstein
entfernen.
4. Beim Aufschieben
des Schaltfingers
auf
die
Kerb-
verzahnung
der Schaltfingerwelle
ist
auf die Einbau-
lage zu
achten.
Der Kugelzapfen
an der
Schaltfinger-
weIle muß im Einbauzustand
nach links, d. h.
nach
außen
zeigen,
dabei
muß der Schaltfinger
genau
gegenüber
liegen. (Bild 10 - 2/2)
10 -
2/2
10-2
5.60
5.
Ab Getriebe-Nr.
306232 muß
der
Kugelzapfen
an
der Schaltfingerwelle
nicht
mehr
genau
gegenüber
des
Schaltfingers
liegen,
sondern
muß wie auf
dem
gezeigt,
um 10
0
versetzt
liegen.
(Bild 10
- 2/3)
(
(
6.
Die
Dichtung
des
Schaltdeckels
ist grundsätzlich
zu
erneuern.
Flächen des
Schaltdeckels
und Getriebe-
gehäuses
vor dem
Einbau
mit
Wevolic
einstreichen.
(
