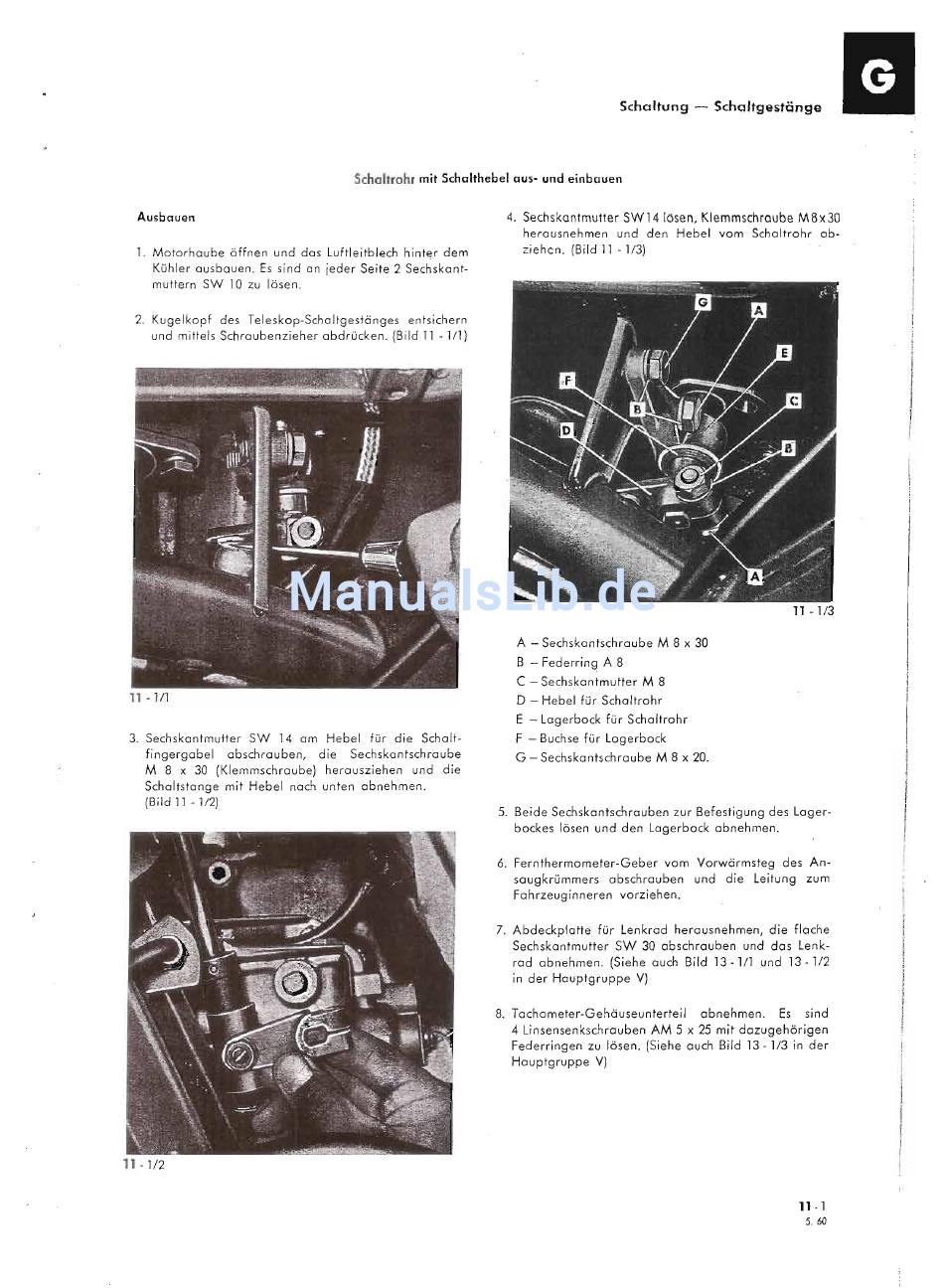

Schaltung - Scholtgestänge
Schallrohr mit Schalthebel
cus-
und einbauen
Ausbauen
1. Motorhaube öffnen und das Luftleitblech hinter dem
Kühler ausbauen. Es sind an jeder Seite 2 Sechskant-
muttern SW 10 zu lösen.
2. Kugelkopf des Teleskop-Schaltgestänges entsichern
und mittels Schraubenzieher abdrücken. (Bild 11 - 1/1)
11 - 1/1
3. Sechskantmutter SW 140m Hebel für die Schalt-
fingergabel abschrauben, die Sechskantschraube
M 8 x 30 (Klemmschraube) herausziehen und die
Schaltstange mit Hebel nach unten abnehmen.
(Bild 11 - 1/2)
11 -
1/2
4. Sechskantmutter SW 14 lösen, Klemmschraube M 8
x
30
herausnehmen und den Hebel vom Schaltrohr ab-
ziehen. (Bild 11 - 1/3)
11 - 1/3
A - Sechskantschraube M
8 x
30
B - Federring A
8
C - Sechskantmutter M 8
D - Hebel für Schaltrohr
E - Lagerbock für Schaltrohr
F - Buchse für Lagerbock
G - Sechskantschraube M 8 x 20.
5. Beide Sechskantschrauben zur Befestigung des Lager-
bockes lösen und den Lagerbock abnehmen.
6. Fernthermometer-Geber vom Vorwärmsteg des An-
saugkrümmers abschrauben und die Leitung zum
Fahrzeuginneren vorziehen.
7. Abdeckplatte für Lenkrad herausnehmen, die flache
Sechskantmutter SW 30 abschrauben und das Lenk-
rad abnehmen. (Siehe auch Bild 13 -1/1 und 13
-1/2
in der Hauptgruppe V)
8. Tachometer-Gehäuseunterteil abnehmen. Es sind
4 Linsensenkschrauben AM 5 x 25 mit dazugehörigen
Federringen zu lösen. (Siehe auch Bild 13 - 1/3 in der
Hauptgruppe V)
11· 1
5.60
