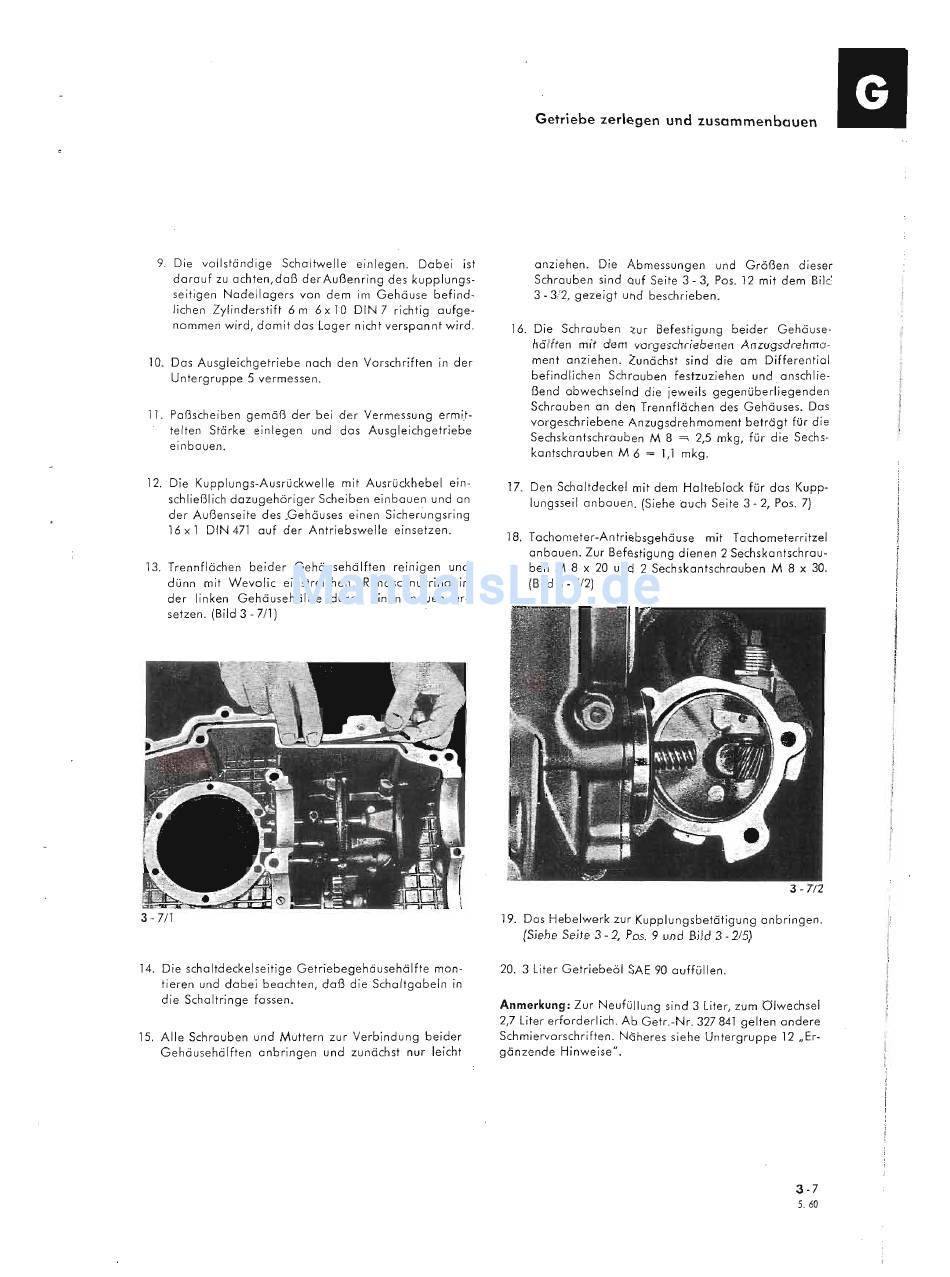

Getriebe Zerlegen Und Zusammenbauen - Lloyd ARABELLA Werkstatt-Handbuch

9. Die vollständige Scholtwelle einlegen. Dabei ist
darauf zu achten,daß derAußenring des kupplungs-
seitigen Nadellagers von dem im Gehäuse befind-
lichen Zylinderstift 6 m 6 xl 0 DIN 7 richtig aufge-
nommen wird, damit das Lager nicht verspannt wird.
10. Das Ausgleichgetriebe nach den Vorschriften in der
Untergruppe 5 vermessen.
11. Paßscheiben gemäß der bei der Vermessung ermit-
telten Stärke einlegen und das Ausgleichgetriebe
einbauen.
12. Die Kupplungs-Ausrückwelle mit Ausrückhebel ein-
schließlich dazugehöriger Scheiben einbauen und an
der Außenseite des _Gehäuses einen Sicherungsring
16 xl DIN 471 auf der Antriebswelle einsetzen.
13. Trennflächen beider Gehäusehälften reinigen und
dünn mit Wevolic einstreichen, Rundschnurring in
der linken Gehäusehälfte durch einen neuen er-
setzen. (Bild 3 - 7/1)
3 -
7/1
14. Die schaltdeckelseitige Getriebegehäusehälfte mon-
tieren und dabei beachten, daß die Schaltgabeln in
die Schaltringe fassen.
15. Alle Schrauben und Muttern zur Verbindung beider
Gehäusehälften anbringen und zunächst nur leicht
Getriebe zerlegen und zusammenbauen
anziehen. Die Abmessungen und Größen dieser
Schrauben sind auf Seite 3 - 3, Pos. 12 mit dem Bilc'
3 - 3/2, gezeigt und beschrieben.
16. Die Schrauben zur Befestigung beider Gehäuse-
hälften mit dem vorgeschriebenen Anzugsdrehmo-
ment anziehen. Zunächst sind die am Differential
befindlichen Schrauben festzuziehen und anschlie-
ßend abwechselnd die jeweils gegenüberliegenden
Schrauben an den Trennflächen des Gehäuses. Das
vorgeschriebene Anzugsdrehmoment beträgt für die
Sechskantschrauben M 8
=;
2,5 mkg, für die Sechs-
kantschrauben M 6
=
1,1 mkg.
17. Den Schaltdeckel mit dem Holteblock für das Kupp-
lungsseil anbauen. (Siehe auch Seite 3 - 2, Pos. 7)
18. Tachometer-Antriebsgehäuse mit Tachometerritzel
anbauen. Zur Befestigung dienen 2 Sechskantschrau-
ben M 8 x 20 und 2 Sechskantschrauben M 8 x 30.
(Bild 3 - 7/2)
3-712
19. Dos Hebelwerk zur Kupplungsbetätigung anbringen.
(Siehe Seite 3 - 2, Pos. 9 und Bild 3 - 2/5)
20. 3 Liter Getriebeöl SAE 90 auffüllen.
Anmerkung:
Zur Neufüllung sind 3 Liter, zum Olwechsel
2,7 Liter erforderlich. Ab Getr.-Nr. 327841 gelten andere
Schmiervorschriften. Näheres siehe Untergruppe 12 "Er-
gänzende Hinweise".
