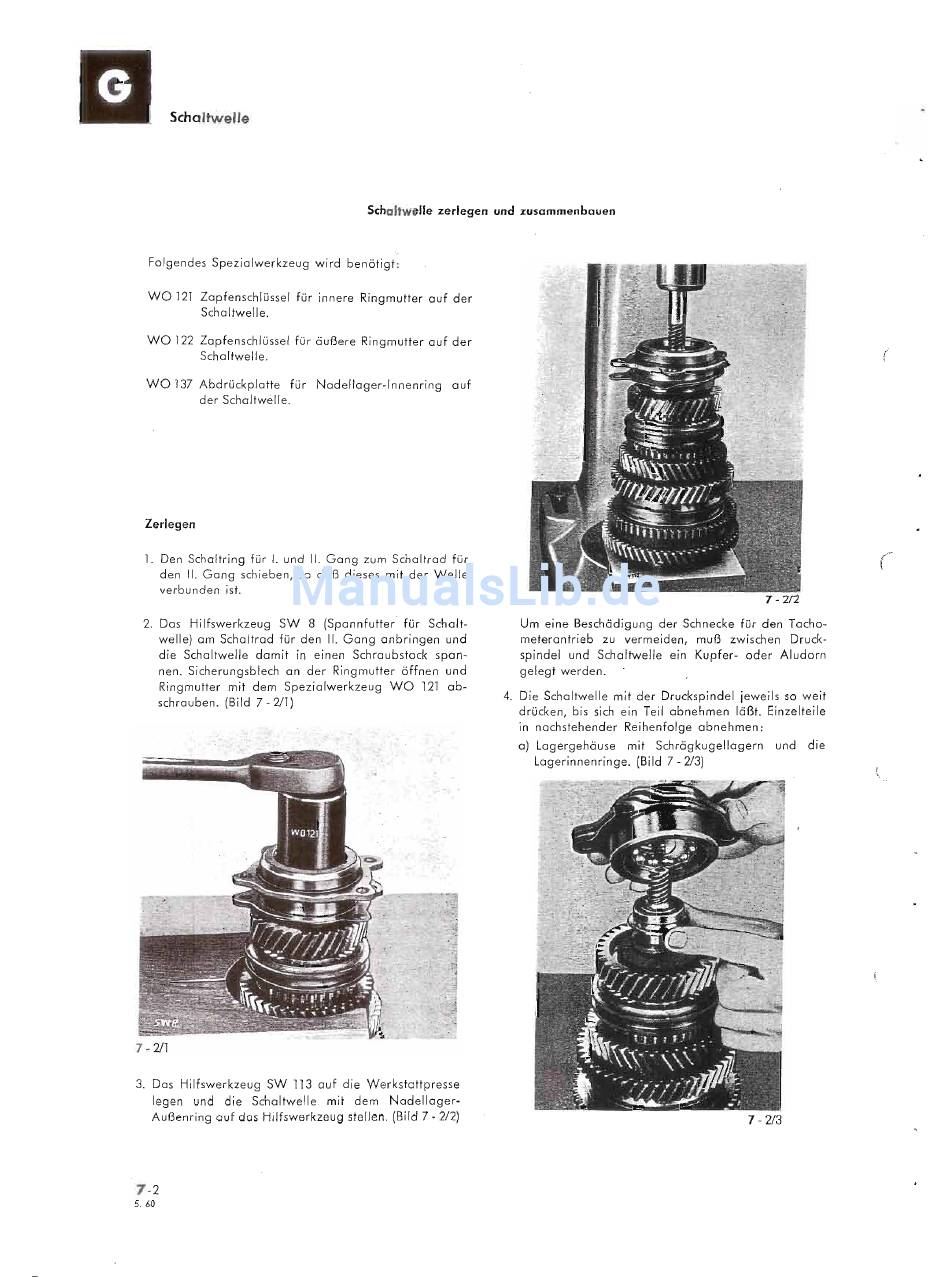

Lloyd ARABELLA Werkstatt-Handbuch Seite 86

Schaltwelle
Schaltwelle zerlegen und zusammenbauen
Folgendes Spezialwerkzeug wird benötigt;
WO 121 Zapfenschlüssel für innere Ringmutter auf der
Schaltwelle.
WO 122 Zapfenschlüssel für äußere Ringmutter auf der
Schaltwelle.
WO 137 Abdrückplatte für Nadellager-Innenring auf
der Schaltwelle.
Zerlegen
1. Den Schaltring für I. und
11.
Gang zum Schaltrad für
den
11.
Gang schieben, so doß dieses mit der Welle
verbunden ist.
2. Das Hilfswerkzeug SW 8 [Spcnnfutter für Schalt-
welle) am Schaltrad für den
11.
Gang anbringen und
die Schaltwelle damit in einen Schraubstock span-
nen. Sicherungsblech an der Ringmutter öffnen und
Ringmutter mit dem Spezialwerkzeug WO 121 ab-
schrauben. (Bild 7 - 2/1)
7 -
2/1
3. Das Hilfswerkzeug SW 113 auf die Werkstattpresse
legen und die Schaltwelle. mit dem Nadellager-
Außenring auf des Hilfswerkzeug stellen. (Bild 7 -
212)
7-2
5.60
(
Um eine Beschädigung der Schnecke für den Tacho-
meterantrieb zu vermeiden, muß zwischen Druck-
spindel und Schaltwelle ein Kupfer- oder Aludorn
gelegt werden.
4. Die Schaltwelle mit der Druckspindel jeweils so weit
drücken, bis sich ein Teil abnehmen läßt. Einzelteile
in nachstehender Reihenfolge abnehmen:
0)
Lagergehäuse mit Schräg kugellagern und die
Lagerinnenringe. (Bild 7 - 2/3)
(
7 - 2/3
